модель 2007 года
- Модель TT-R50
- Код модели TT-R50E (TTR50EW)

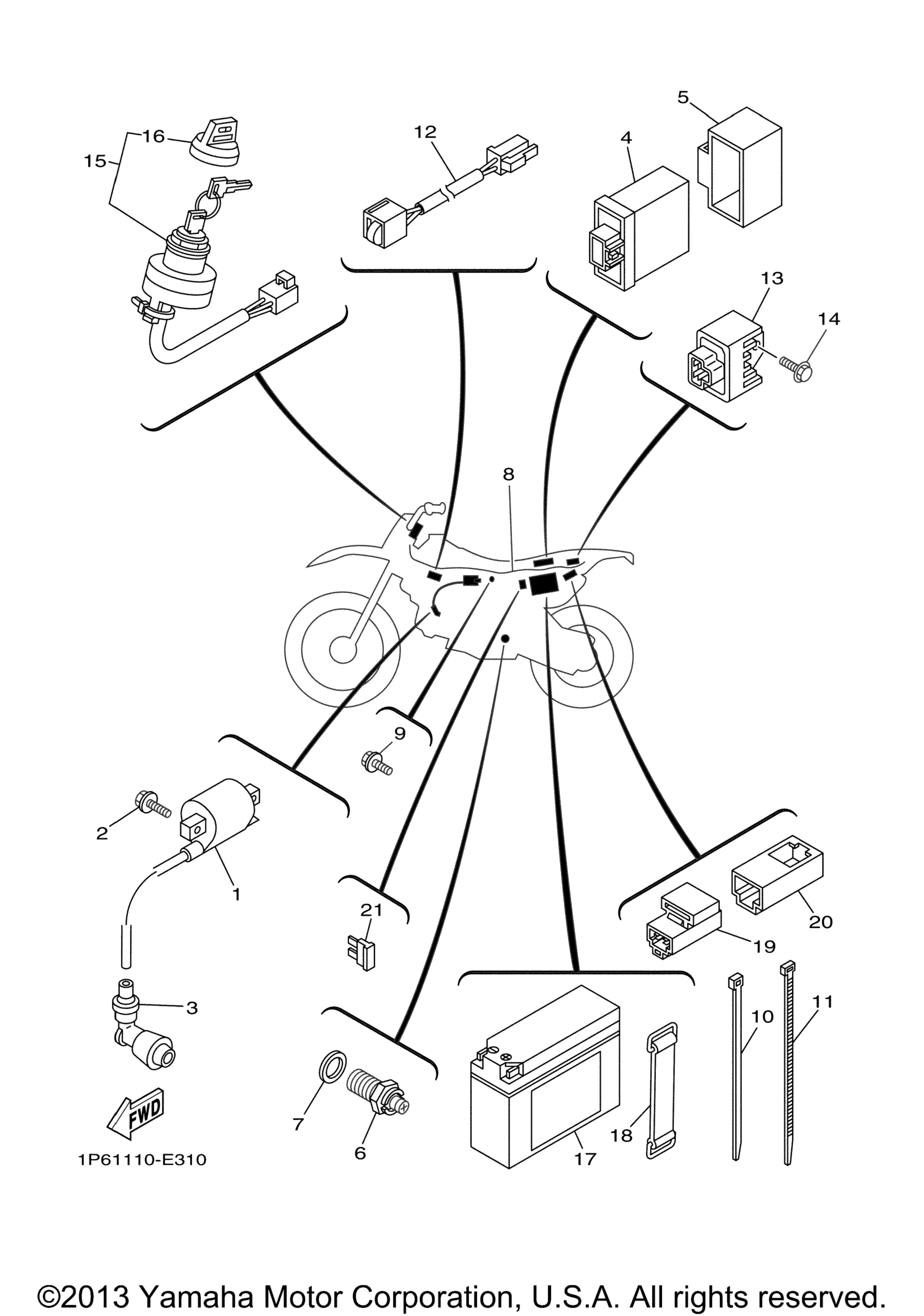

Схема электрооборудования 1 для TT-R50E (TTR50EW)
Схема
Детали
Номер
Наименование детали
Цена
1
Ignition Coil Assy art. 1P6-H2310-00-00
По запросу
2
Болт Yamaha art. 95022-06020-00
По запросу
3
Plug Cap Assy art. 4BP-82370-01-00
По запросу
4
C.D.I. Unit Assy art. 1P6-H5540-00-00
По запросу
5
Band art. 1P6-H5546-00-00
По запросу
6
Neutral Switch Assy art. 5VL-H2540-11-00
По запросу
7
Шайба Yamaha art. 90430-10188-00
По запросу
8
Wire Harness Assy art. 1P6-H2590-12-00
По запросу
9
Bolt, With Washer art. 97502-06514-00
По запросу
10
Clamp art. 1UA-82591-00-00
По запросу
11
Clamp art. 90464-70801-00
По запросу
12
Thermo Switch Assy art. 5FU-82560-30-00
По запросу
13
Rectifier & Regulator Assy art. 4CK-81960-01-00
По запросу
14
Bolt, With Washer art. 97502-06514-00
По запросу
15
Main Switch Assy art. 1P6-82510-01-00
По запросу
16
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
17
Battery Assy (Gs Gt4b-5) art. GT4-B5000-00-00
По запросу
18
Band, Battery art. 1P6-H2131-00-00
По запросу
19
Реле Yamaha art. 29U-81950-93-00
от 8 000 ₽
20
Cover art. 1P6-H252U-00-00
По запросу
21
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 578 ₽
Другие схемы модели
Электрооборудование 1
