модель 2011 года
- Модель FJR1300
- Код модели FJR1300A (FJR13AACS) CA

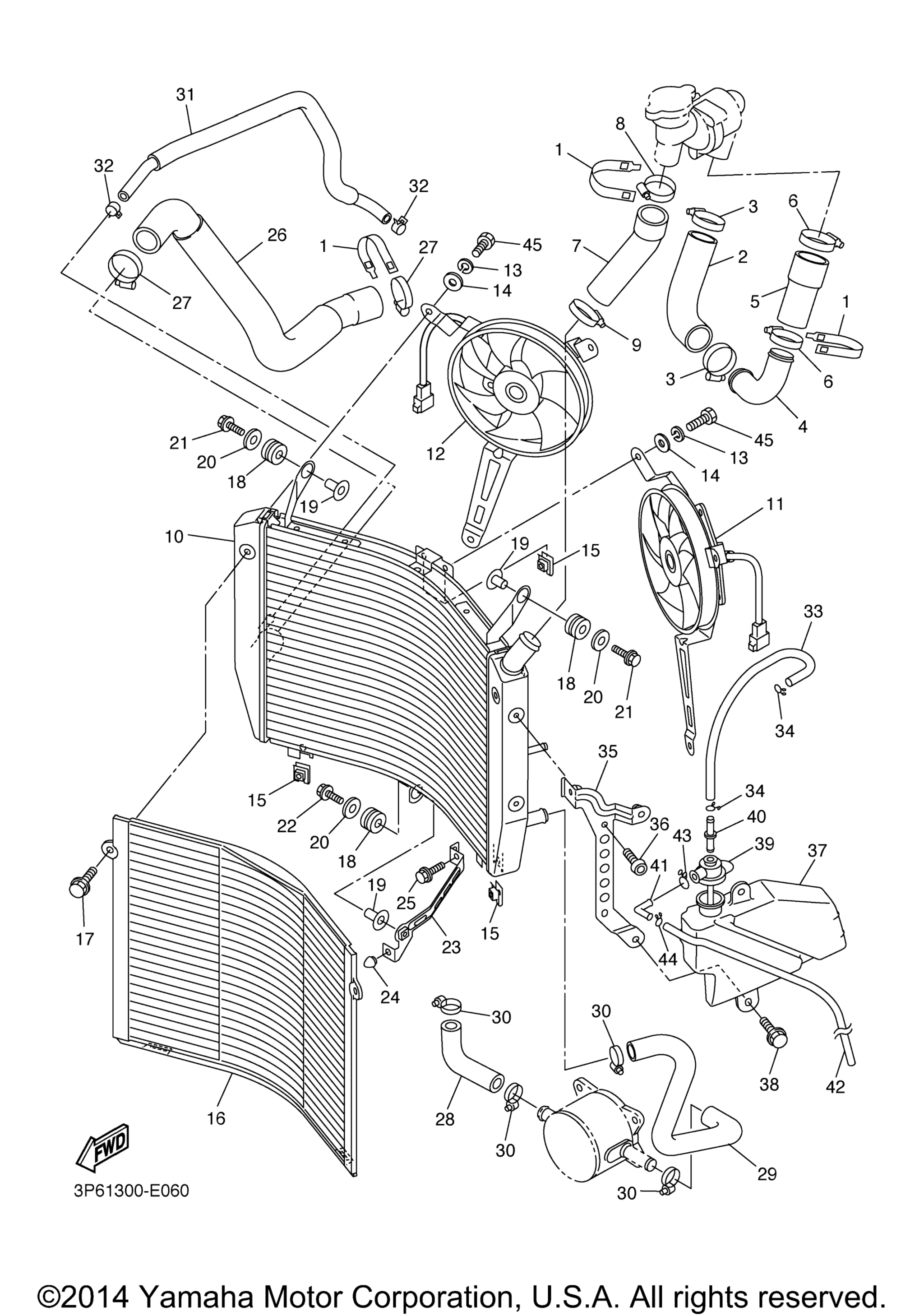

Схема шланга радиатора для FJR1300A (FJR13AACS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Cover 2 art. 5GV-1246E-00-00
По запросу
2
Hose 7 art. 3P6-12551-00-00
По запросу
3
Hose Clamp Assy art. 90450-38040-00
По запросу
4
Pipe 2 art. 3P6-12482-02-00
По запросу
5
Hose 5 art. 3P6-12588-00-00
По запросу
6
Hose Clamp Assy art. 90450-38040-00
По запросу
7
Hose,3 art. 3P6-1243F-00-00
По запросу
8
Hose Clamp Assy art. 90450-38040-00
По запросу
9
Hose Clamp Assy art. 90450-32003-00
По запросу
10
Radiator Comp art. 3P6-12461-00-00
По запросу
11
Blower Assy art. 3P6-12405-00-00
По запросу
12
Blower Assy art. 3P6-12405-10-00
По запросу
13
Шайба Yamaha art. 92907-06100-00
от 473 ₽
14
Шайба Yamaha art. 92907-06600-00
от 221 ₽
15
Plate art. 1AA-12535-00-00
По запросу
16
Cover, Radiator art. 3P6-12467-00-00
По запросу
17
Bolt, With Washer art. 90119-06117-00
По запросу
18
Grommet art. 90480-15363-00
По запросу
19
Collar art. 90387-06039-00
По запросу
20
.Washer, Plate art. 90201-063J2-00
По запросу
21
Bolt, Flange art. 95822-06030-00
от 525 ₽
22
Bolt, Flange art. 95811-06025-00
По запросу
23
Stay, Radiator art. 3P6-12464-00-00
По запросу
24
Damper 2 art. 5A8-21639-00-00
По запросу
25
Болт с фланцем art. 95817-06012-00
По запросу
26
Hose 6 art. 3P6-12589-00-00
По запросу
27
Hose Clamp Assy art. 90450-38040-00
По запросу
28
Hose 7 art. 5JW-12551-00-00
По запросу
29
Hose 8 art. 3P6-12552-00-00
По запросу
30
Hose Clamp Assy art. 90450-22M14-00
По запросу
31
Hose 1 art. 3P6-1243A-00-00
По запросу
32
Clip art. 90467-10135-00
По запросу
33
Hose, 4 art. 3P6-1244G-00-00
По запросу
34
Зажим art. 90467-08021-00
По запросу
35
Bracket, Recovery Tank art. 3P6-21873-00-00
По запросу
36
Болт Yamaha art. 92012-06010-00
По запросу
37
Tank, Recovery art. 3P6-21871-00-00
По запросу
38
Bolt, With Washer art. 90119-06155-00
По запросу
39
Cap art. 3P6-21875-00-00
По запросу
40
Joint art. 4XY-14568-00-00
По запросу
41
Elbow art. 26H-21828-00-00
По запросу
42
Pipe 1 art. 3P6-21816-01-00
По запросу
43
Clip art. 90467-10M04-00
По запросу
44
Зажим Yamaha art. 90467-08003-00
от 1 190 ₽
45
Bolt art. 97017-06012-00
По запросу
