модель 2011 года
- Модель FJR1300
- Код модели FJR1300A (FJR13AACS) CA

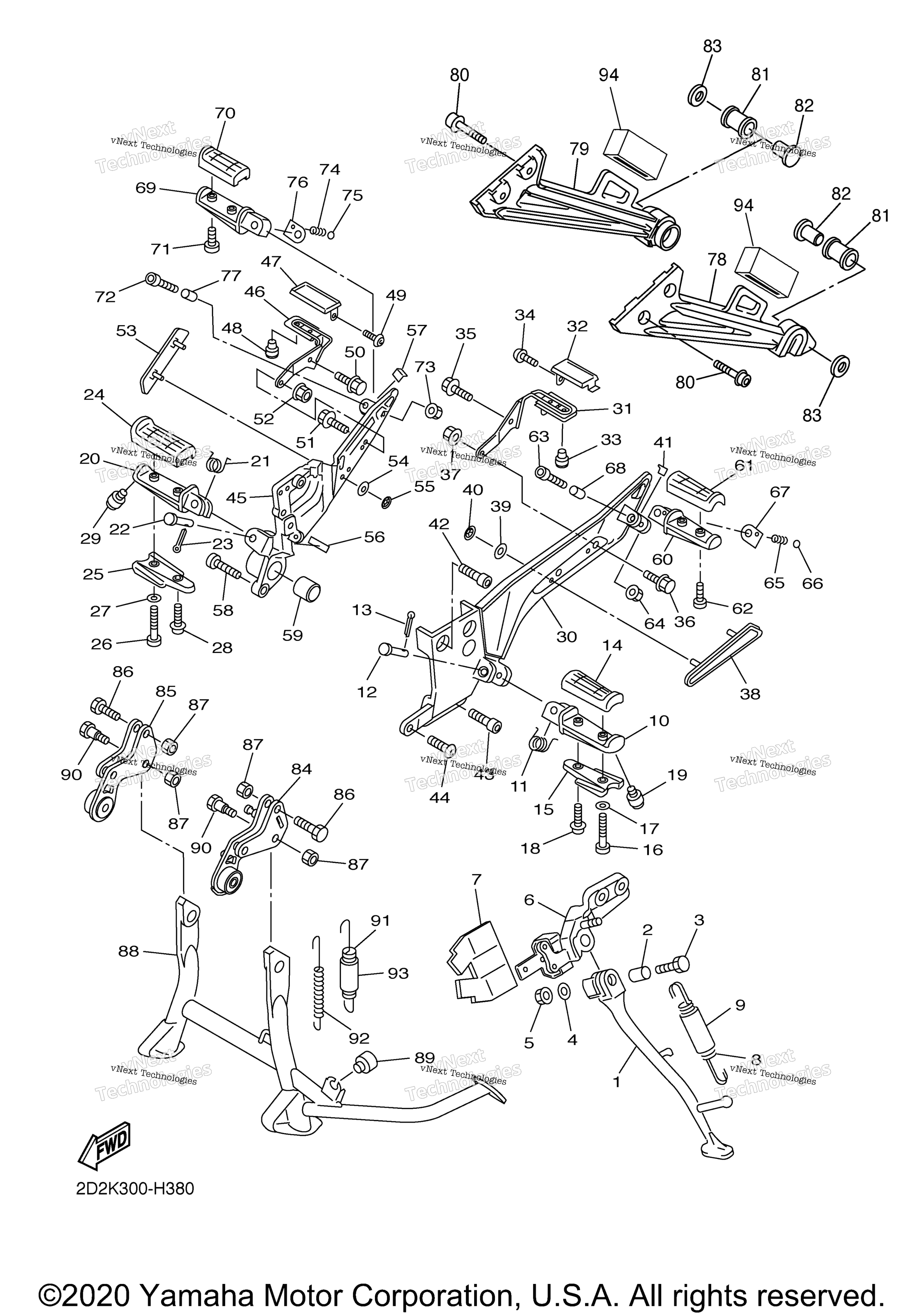

Схема подножки и подставки для FJR1300A (FJR13AACS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Stand, Side art. 5JW-27311-00-00
По запросу
2
Collar art. 90387-10007-00
По запросу
3
Bolt art. 90101-10025-00
По запросу
4
Washer art. 92990-10200-00
По запросу
5
Nut, U art. 95602-10100-00
По запросу
6
Bracket, Side Stand art. 3P6-27321-00-00
По запросу
7
Protector art. 3P6-27491-10-00
По запросу
8
Spring, Tension art. 90506-20008-00
По запросу
9
Hose (L60) art. 90445-197J2-00
По запросу
10
Footrest 3 art. 4BH-27451-01-00
По запросу
11
Spring, Torsion art. 90508-183B9-00
По запросу
12
Pin art. 91702-08040-00
По запросу
13
Шплинт Yamaha art. 91490-25020-00
По запросу
14
Cover, Footrest art. 3YX-27413-00-00
По запросу
15
Arm 1 art. 5JW-2741A-01-00
По запросу
16
Screw, With Washer art. 97607-05230-00
По запросу
17
Washer, Plate art. 92907-05600-00
По запросу
18
Screw, With Washer art. 97607-05220-00
По запросу
19
Bolt art. 3HE-27435-00-00
По запросу
20
Footrest 4 art. 4BH-27461-01-00
По запросу
21
Spring, Torsion art. 90508-184B0-00
По запросу
22
Pin art. 91702-08040-00
По запросу
23
Шплинт Yamaha art. 91490-25020-00
По запросу
24
Cover, Footrest art. 3YX-27413-00-00
По запросу
25
Arm 1 art. 5JW-2741A-01-00
По запросу
26
Screw, With Washer art. 97607-05230-00
По запросу
27
Washer, Plate art. 92907-05600-00
По запросу
28
Screw, With Washer art. 97607-05220-00
По запросу
29
Bolt art. 3HE-27435-00-00
По запросу
30
Bracket 2 art. 3P6-27442-00-00
По запросу
31
Stopper art. 3P6-2743E-00-00
По запросу
32
Plate art. 3P6-27275-00-00
По запросу
33
Plug art. 90338-06007-00
По запросу
34
Bolt, Button Head art. 92017-05008-00
По запросу
35
.Bolt, Flange art. 95822-08014-00
По запросу
36
Bolt art. 97017-08016-00
По запросу
37
Nut, Flange art. 95702-08500-00
от 116 ₽
38
Cover, Footrest art. 3P6-27413-00-00
По запросу
39
Washer, Plate art. 90202-05057-00
По запросу
40
Nut, Spring art. 90183-05003-00
По запросу
41
Seal art. 5JW-23844-00-00
По запросу
42
Bolt art. 90109-087F1-00
По запросу
43
Bolt art. 90109-10058-00
По запросу
44
Screw art. 90149-10001-00
По запросу
45
Bracket 3 art. 3P6-27443-00-00
По запросу
46
Stopper, 3 art. 3P6-2743H-00-00
По запросу
47
Plate art. 3P6-27275-00-00
По запросу
48
Plug art. 90338-06007-00
По запросу
49
Bolt, Button Head art. 92017-05008-00
По запросу
50
.Bolt, Flange art. 95822-08014-00
По запросу
51
Bolt art. 97017-08016-00
По запросу
52
Nut, Flange art. 95702-08500-00
от 116 ₽
53
Cover, Footrest art. 3P6-27423-00-00
По запросу
54
Washer, Plate art. 90202-05057-00
По запросу
55
Nut, Spring art. 90183-05003-00
По запросу
56
Label art. 3TU-2178A-00-00
По запросу
57
Seal art. 5JW-23844-00-00
По запросу
58
Bolt, Hexagon Socket Head art. 90110-08199-00
По запросу
59
Bush, Solid art. 90380-20213-00
По запросу
60
Footrest, Rear 1 art. 5LV-27431-01-00
По запросу
61
Cover, Footrest art. 3YX-27413-00-00
По запросу
62
Screw, Pan Head art. 98507-05014-00
По запросу
63
Bolt, Hexagon Socket Head art. 91314-06040-00
По запросу
64
.Nut, U Flange art. 95604-06200-00
По запросу
65
Spring, Compression art. 90501-15001-00
По запросу
66
Ball art. 93501-04011-00
По запросу
67
Washer, Special art. 5JJ-27437-01-00
По запросу
68
Collar art. 90387-06014-00
По запросу
69
Footrest, Rear 2 art. 5LV-27441-01-00
По запросу
70
Cover, Footrest art. 3YX-27413-00-00
По запросу
71
Screw, Pan Head art. 98507-05014-00
По запросу
72
Bolt, Hexagon Socket Head art. 91314-06040-00
По запросу
73
.Nut, U Flange art. 95604-06200-00
По запросу
74
Spring, Compression art. 90501-15001-00
По запросу
75
Ball art. 93501-04011-00
По запросу
76
Washer, Special art. 5JJ-27437-01-00
По запросу
77
Collar art. 90387-06014-00
По запросу
78
Stay, Muffler 1 art. 3P6-21445-00-00
По запросу
79
Stay, Muffler 2 art. 3P6-21446-00-00
По запросу
80
Bolt, Hexagon Socket Head art. 90110-08199-00
По запросу
81
Damper, Footrest 2 art. 36Y-27424-01-00
По запросу
82
Collar art. 90387-10048-00
По запросу
83
Washer, Plate art. 90201-10669-00
По запросу
84
Bracket, Main Stand art. 5P5-27151-00-00
По запросу
85
Bracket, Main Stand 2 art. 5P5-27152-00-00
По запросу
86
Bolt art. 90101-10004-00
По запросу
87
Гайка Yamaha art. 95607-10200-00
от 420 ₽
88
Stand, Main art. 5P5-27111-00-00
По запросу
89
Stopper, Main Stand art. 1A0-27114-00-00
По запросу
90
Bolt art. 90109-101E6-00
По запросу
91
Spring, Tension art. 90506-40001-00
По запросу
92
Spring, Tension art. 90506-23001-00
По запросу
93
Hose (L60) art. 90445-170K9-00
По запросу
94
Bracket Rubber Set, Side Case SET OF 2 art. 5VS-W9753-00-00
По запросу
