модель 2011 года
- Модель TT-R230
- Код модели TTR230 (TTR230A)

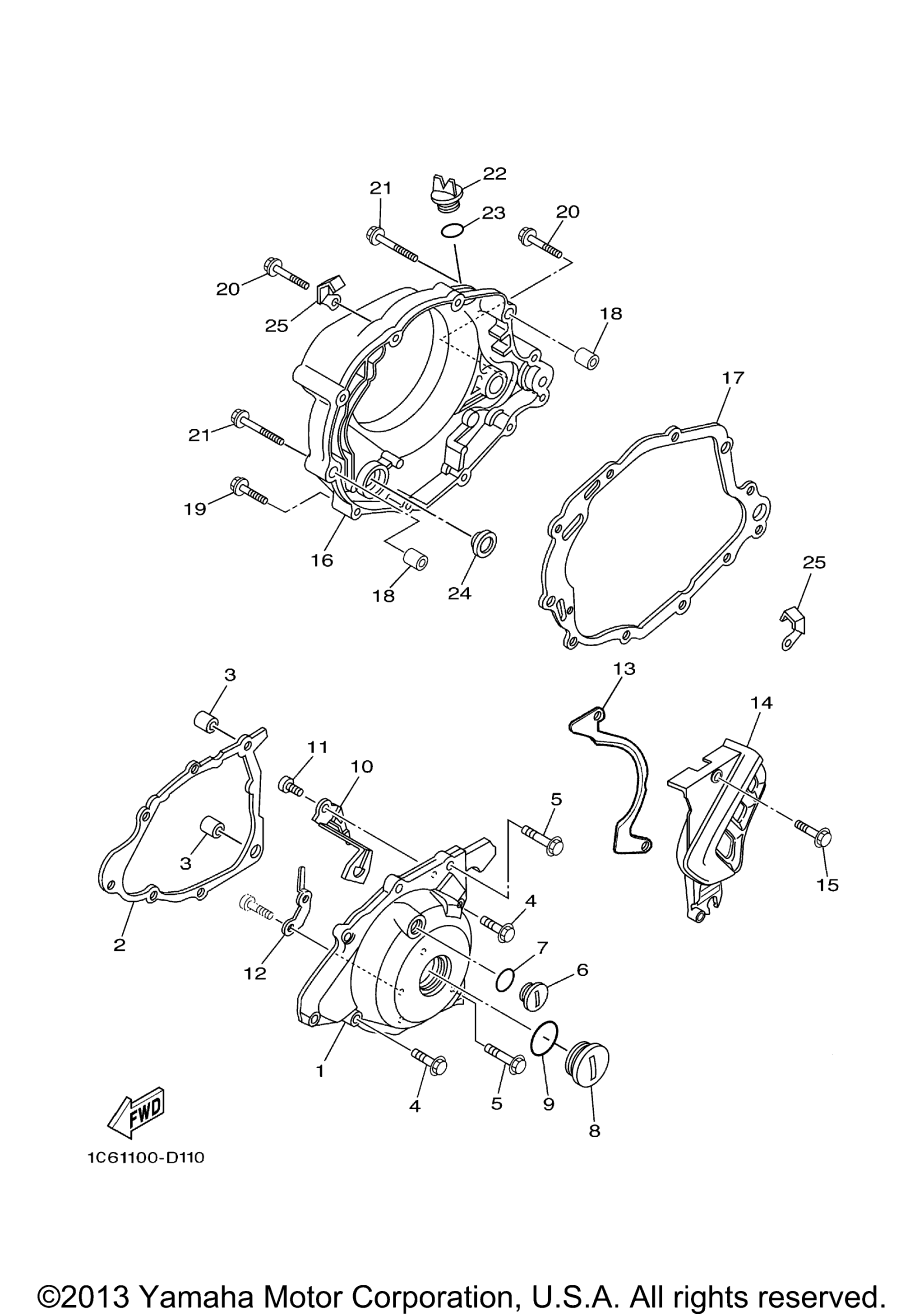

Схема крышки картера 1 для TTR230 (TTR230A)
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Crankcase 1 CIS art. 1C6-E5411-00-00
По запросу
2
Gasket, Crankcase Cover 1 art. 4BE-15451-03-00
По запросу
3
Pin, Dowel art. 99530-12016-00
По запросу
4
Болт Yamaha art. 95027-06025-00
от 473 ₽
5
Болт Yamaha art. 95027-06035-00
По запросу
6
Plug, Straight Screw art. 90340-14W06-00
По запросу
7
Кольцо резиновое Yamaha art. 93210-14369-00
По запросу
8
Plug, Straight Screw art. 90340-32123-00
По запросу
9
Уплотнительное кольцо Yamaha art. 93210-32172-00
от 882 ₽
10
Guide, Rope art. 1C6-E5758-00-00
По запросу
11
Bolt, Button Head art. 92017-06010-00
По запросу
12
Clamp 2 art. 1C6-E5484-00-00
По запросу
13
Guide, Chain art. 1C6-E7466-00-00
По запросу
14
Crankcase Cover Assy 2 CIS art. 1C6-E5420-00-WN
По запросу
15
Болт Yamaha art. 95027-06025-00
от 473 ₽
16
Cover, Crankcase 3 art. 4VW-WE543-00-00
По запросу
17
Gasket, Crankcase Cover 3 art. 4BE-15462-00-00
По запросу
18
Pin, Dowel art. 99530-12016-00
По запросу
19
Болт Yamaha art. 95027-06025-00
от 473 ₽
20
Болт Yamaha art. 95027-06035-00
По запросу
21
Bolt, Flange art. 95027-06045-00
По запросу
22
Plug, Oil art. 3Y1-15363-10-00
По запросу
23
Уплотнительное кольцо Yamaha art. 93210-19123-00
По запросу
24
Gauge, Level art. 3Y1-15361-00-00
По запросу
25
Clamp art. 90462-08225-00
По запросу
