модель 2011 года
- Модель TT-R230
- Код модели TTR230 (TTR230A)

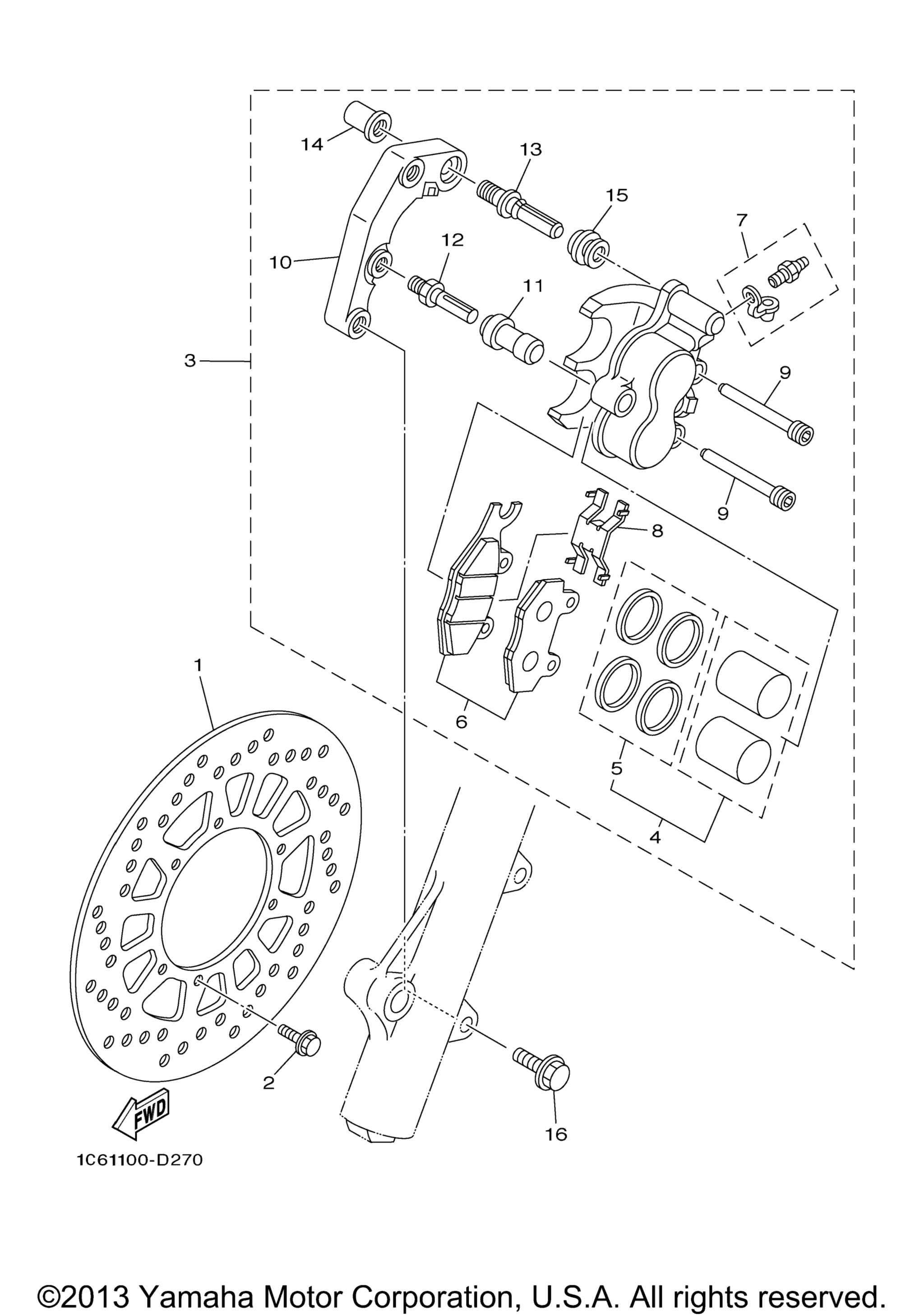

Схема переднего суппорта тормоза для TTR230 (TTR230A)
Схема
Детали
Номер
Наименование детали
Цена
1
Disc, Brake (Left) art. 5XT-2582T-00-00
По запросу
2
Bolt, Flange art. 90105-06109-00
По запросу
3
Caliper Assy (Left) art. 5RM-F580T-10-00
По запросу
4
. .Piston Assy, Caliper art. 5RM-F5802-00-00
По запросу
5
. . ..Caliper Seal Kit art. 5RM-F5803-00-00
По запросу
6
. .Brake Pad Kit art. 5RM-F5805-20-00
По запросу
7
Штуцер тормозного суппорта Yamaha art. 36Y-W0048-00-00
По запросу
8
. .Spring, Pad art. 5HH-F5934-00-00
По запросу
9
. .Pin, Pad art. 5HH-F5924-00-00
По запросу
10
. .Bracket, Support art. 5RM-F5921-00-00
По запросу
11
. .Boot 2 art. 5HH-F5937-00-00
По запросу
12
. .Bolt art. 5HH-F5926-51-00
По запросу
13
. .Pin art. 5HH-F536G-00-00
По запросу
14
. .Nut art. 5HH-F5961-00-00
По запросу
15
. .Boot, Caliper art. 5HH-F5917-00-00
По запросу
16
Bolt, Flange art. 90105-10638-00
По запросу
