модель 2011 года
- Модель V-max
- Код модели VMAX (VMX17AG)

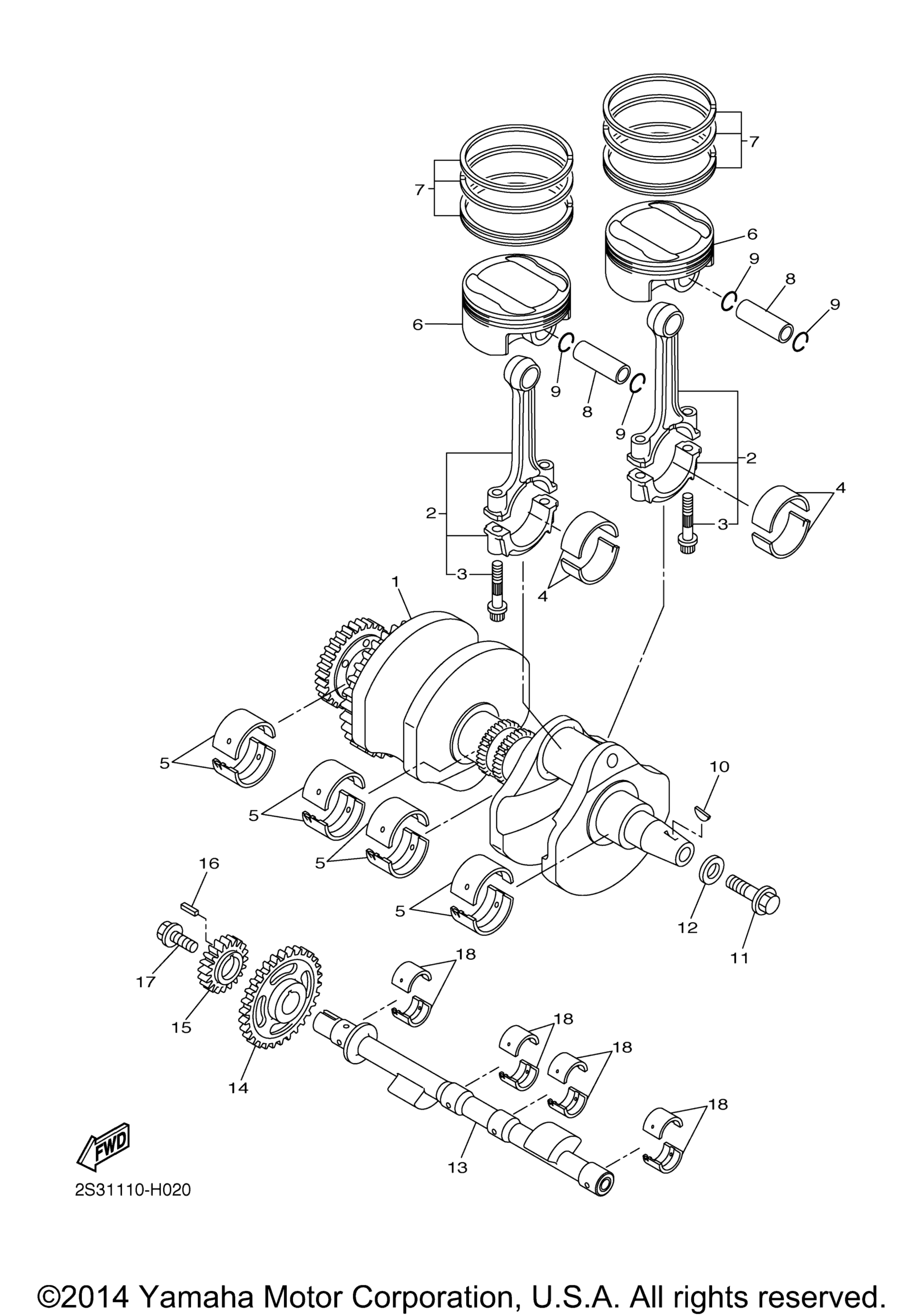

Схема коленвала и поршней для VMAX (VMX17AG)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankshaft Assy art. 2S3-11400-00-00
По запросу
2
Connecting Rod Assy art. 2S3-11650-00-00
По запросу
3
. .Bolt, Connecting Rod art. 2S3-11654-00-00
По запросу
4
Plane Bearing, Connecting Rod UR BLUE art. 2S3-11656-00-00
По запросу
4
Plane Bearing, Connecting Rod UR GREEN art. 2S3-11656-30-00
По запросу
4
Plane Bearing, Connecting Rod UR BROWN art. 2S3-11656-20-00
По запросу
4
Plane Bearing, Connecting Rod UR BLACK art. 2S3-11656-10-00
По запросу
5
Plane Bearing, Crankshaft 1 UR BLACK art. 2S3-11416-10-00
По запросу
5
Plane Bearing, Crankshaft 1 UR YELLOW art. 2S3-11416-40-00
По запросу
5
Plane Bearing, Crankshaft 1 UR GREEN art. 2S3-11416-30-00
По запросу
5
Plane Bearing, Crankshaft 1 UR BROWN art. 2S3-11416-20-00
По запросу
5
Plane Bearing, Crankshaft 1 UR BLUE art. 2S3-11416-00-00
По запросу
6
Piston (Std) art. 2S3-11631-00-00
По запросу
7
Piston Ring Set (Std) art. 2S3-11603-00-00
По запросу
8
Pin, Piston art. 2S3-11633-00-00
По запросу
9
Стопорное кольцо Yamaha art. 93450-19095-00
от 221 ₽
10
Key, Woodruff art. 90280-05029-00
По запросу
11
Bolt, Flange art. 90105-12005-00
По запросу
12
Washer, Plate art. 90201-12008-00
По запросу
13
Weight 1 art. 2S3-11454-00-00
По запросу
14
Gear, Balance Weight art. 2S3-11531-00-00
По запросу
15
Gear, Drive art. 2S3-12436-01-00
По запросу
16
Key, Straight art. 90282-04056-00
По запросу
17
Bolt, Flange art. 90105-10445-00
По запросу
18
Metal, Balance Weight UR YELLOW art. 2S3-11413-40-00
По запросу
18
Вкладыш балансирного вала зеленый Yamaha art. 2S3-11413-30-00
от 1 239 ₽
18
Metal, Balance Weight UR BROWN art. 2S3-11413-20-00
По запросу
18
Metal, Balance Weight UR BLACK art. 2S3-11413-10-00
По запросу
18
Metal, Balance Weight UR BLUE art. 2S3-11413-00-00
По запросу
