модель 2011 года
- Модель V-max
- Код модели VMAX (VMX17AG)

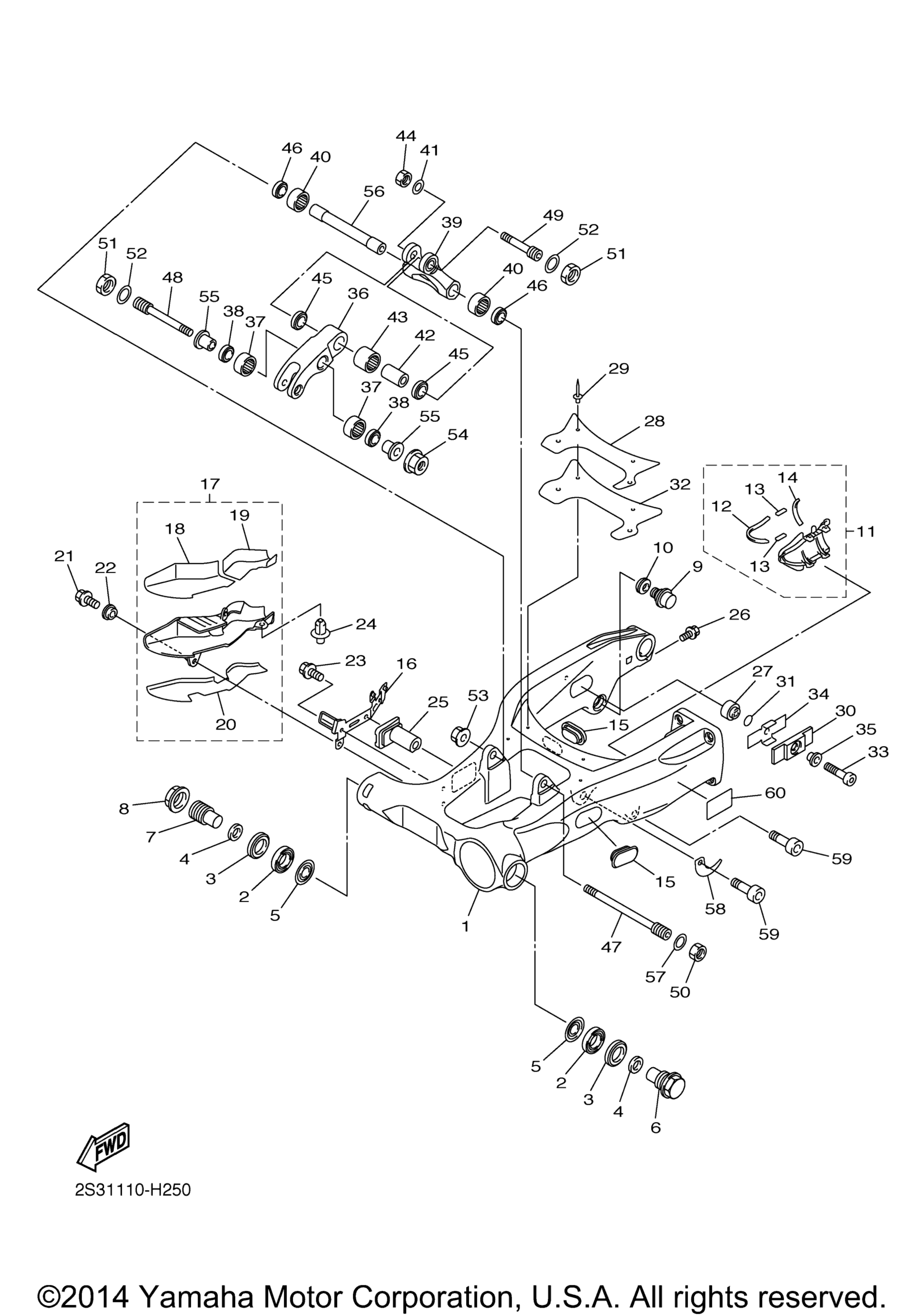

Схема заднего рычага подвески для VMAX (VMX17AG)
Схема
Детали
Номер
Наименование детали
Цена
1
Rear Arm Comp art. 2S3-22110-00-00
По запросу
2
Bearing art. 93332-00051-00
По запросу
3
Oil Seal art. 93106-28003-00
По запросу
4
Collar art. 90387-20031-00
По запросу
5
Panel, Inner 1 art. 2S3-2211E-00-00
По запросу
6
Shaft, Pivot art. 2S3-22141-00-00
По запросу
7
Shaft, Pivot 2 art. 2S3-2214H-00-00
По запросу
8
Nut art. 90179-28007-00
По запросу
9
Stopper, Torque art. 2S3-2214E-00-00
По запросу
10
Cap art. 2S3-22117-00-00
По запросу
11
Cover Assy art. 2S3-22250-00-00
По запросу
12
. .Damper, Shock Absorber Lower art. 2S3-22218-00-00
По запросу
13
. .Damper 1 art. 2S3-22483-00-00
По запросу
14
. .Damper 2 art. 2S3-22492-00-00
По запросу
15
Cover, Thrust 2 art. 2S3-22129-00-00
По запросу
16
Bracket art. 2S3-22163-00-00
По запросу
17
Cover Assy 1 art. 2S3-228A0-00-00
По запросу
18
. .Seat 1 art. 2S3-27498-00-00
По запросу
19
. .Seat 2 art. 2S3-27499-00-00
По запросу
20
. .Seat 3 art. 2S3-2749A-00-00
По запросу
21
Болт Yamaha art. 95022-06012-00
По запросу
22
Collar art. 90387-06200-00
По запросу
23
Болт Yamaha art. 95022-06012-00
По запросу
24
Rivet art. 90269-08069-00
По запросу
25
Damper 1 art. 2S3-2214F-00-00
По запросу
26
.Bolt, Hexagon Socket Head art. 91314-08035-00
По запросу
27
Damper 2 art. 2S3-2214G-00-00
По запросу
28
Patch art. 2S3-22168-00-00
По запросу
29
Rivet, Blind (4X19) art. 90267-40172-00
По запросу
30
Damper 2 art. 2S3-21639-00-00
По запросу
31
Plate art. 2S3-22249-00-00
По запросу
32
Damper art. 2S3-21649-00-00
По запросу
33
Bolt, Hexagon Socket Head art. 91314-08040-00
По запросу
34
Bracket, 1 art. 2S3-2216B-00-00
По запросу
35
Collar art. 90387-081N1-00
По запросу
36
Arm, Relay art. 2S3-2217A-00-00
По запросу
37
Bearing art. 93315-31758-00
По запросу
38
Сальник Yamaha art. 93109-17071-00
от 935 ₽
39
Arm 1 art. 2S3-2217M-00-00
По запросу
40
Bearing art. 93315-31758-00
По запросу
41
Washer, Plate art. 90201-12050-00
По запросу
42
Collar art. 90387-123M3-00
По запросу
43
Подшипник Yamaha art. 93315-32053-00
По запросу
44
Nut, Self-Locking art. 90185-12119-00
По запросу
45
Сальник Yamaha art. 93109-20001-00
По запросу
46
Сальник Yamaha art. 93109-17071-00
от 935 ₽
47
Bolt art. 90109-10055-00
По запросу
48
Bolt art. 90109-12017-00
По запросу
49
Bolt art. 90109-12016-00
По запросу
50
Nut art. 90170-16M27-00
По запросу
51
Nut art. 90170-18392-00
По запросу
52
Washer, Plate art. 90201-18025-00
По запросу
53
Гайка Yamaha art. 95607-10200-00
от 420 ₽
54
Nut, Self-Locking art. 95607-12200-00
По запросу
55
Collar art. 90387-12044-00
По запросу
56
Collar art. 90387-10067-00
По запросу
57
Шайба поворотного кулака Yamaha art. 90201-16022-00
По запросу
58
Stay, Chaih Case 1 art. 2S3-22131-00-00
По запросу
59
Bolt, Hexagon Socket Head art. 91312-06014-00
По запросу
60
Label, Tire art. 2S3-21668-00-00
По запросу
