модель 2011 года
- Модель WR250F
- Код модели WR250F (WR250FA)

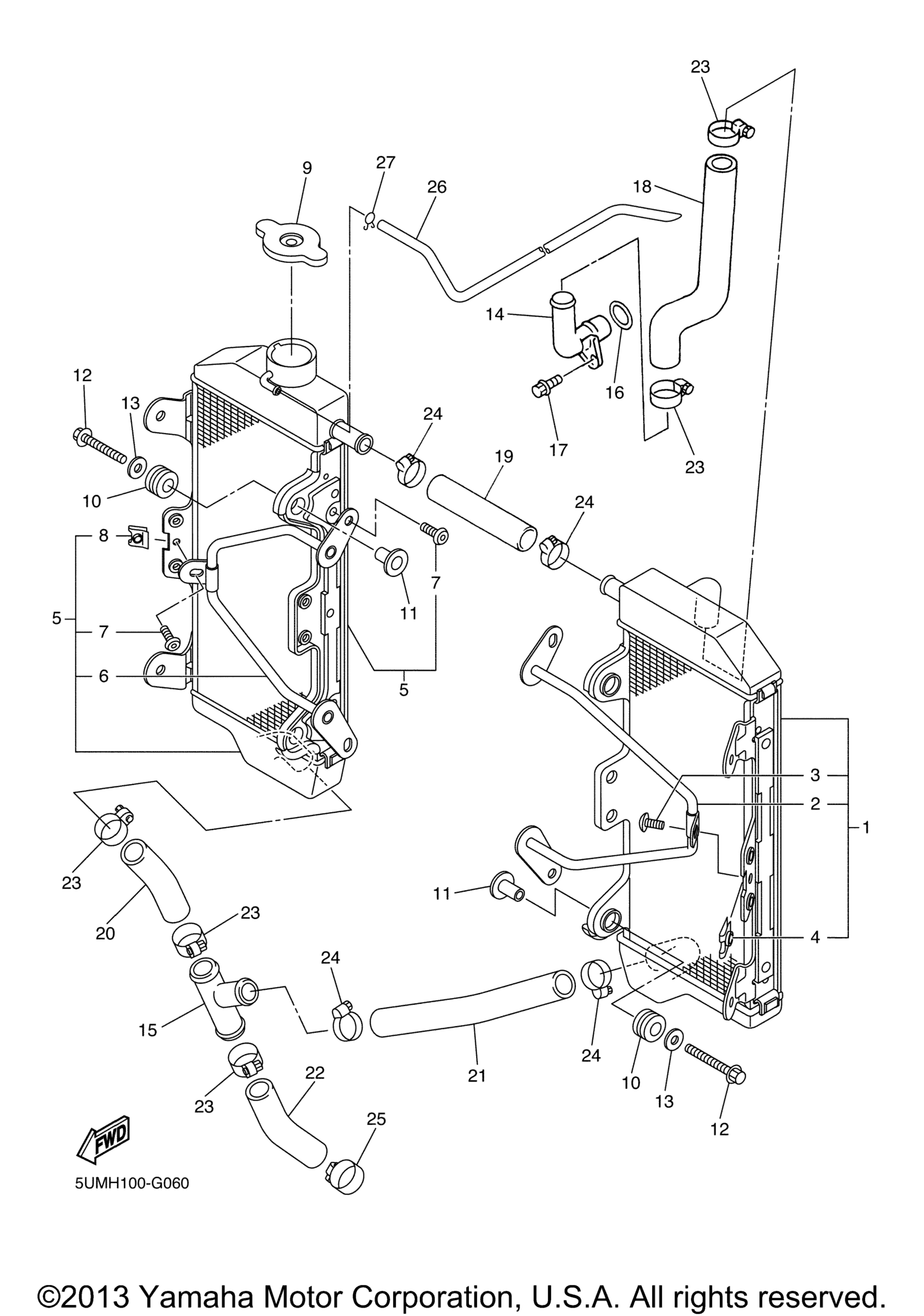

Схема шланга радиатора для WR250F (WR250FA)
Схема
Детали
Номер
Наименование детали
Цена
1
Radiator Assy art. 5UM-1240A-E0-00
По запросу
2
. .Stay, Radiator art. 2S2-12464-70-00
По запросу
3
Болт Yamaha art. 92012-06010-00
По запросу
4
. Nut, Spring art. 90183-060A6-00
По запросу
5
Radiator Comp art. 5UM-12461-E0-00
По запросу
6
. .Stay, Radiator art. 2S2-12464-70-00
По запросу
7
Болт Yamaha art. 92012-06010-00
По запросу
8
. Nut, Spring art. 90183-060A6-00
По запросу
9
Крышка радиатора Yamaha art. 4FL-12462-00-00
По запросу
10
Grommet art. 90480-15528-00
По запросу
11
Collar art. 90387-06065-00
По запросу
12
Bolt, Flange art. 90105-06111-00
По запросу
13
Washer, Plate art. 90201-06571-00
По запросу
14
Pipe 1 art. 5XC-12481-90-00
По запросу
15
Pipe 2 art. 5XC-12482-90-00
По запросу
16
Кольцо резиновое Yamaha art. 93210-15566-00
от 882 ₽
17
Болт Yamaha art. 91317-06012-00
По запросу
18
Hose 1 art. 5XC-12576-90-00
По запросу
19
Pipe 2 art. 1C3-12482-00-00
По запросу
20
Hose 3 art. 5XC-12578-90-00
По запросу
21
Hose 4 art. 5XC-12579-91-00
По запросу
22
Hose 5 art. 5XC-1244H-90-00
По запросу
23
Hose Clamp Assy art. 90450-22M14-00
По запросу
24
Hose Clamp Assy art. 90450-18M09-00
По запросу
25
Hose Clamp Assy art. 90450-32003-00
По запросу
26
Tube, Flexible Vinyl art. 91A20-05145-00
По запросу
27
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
