модель 2011 года
- Модель WR250F
- Код модели WR250F (WR250FA)

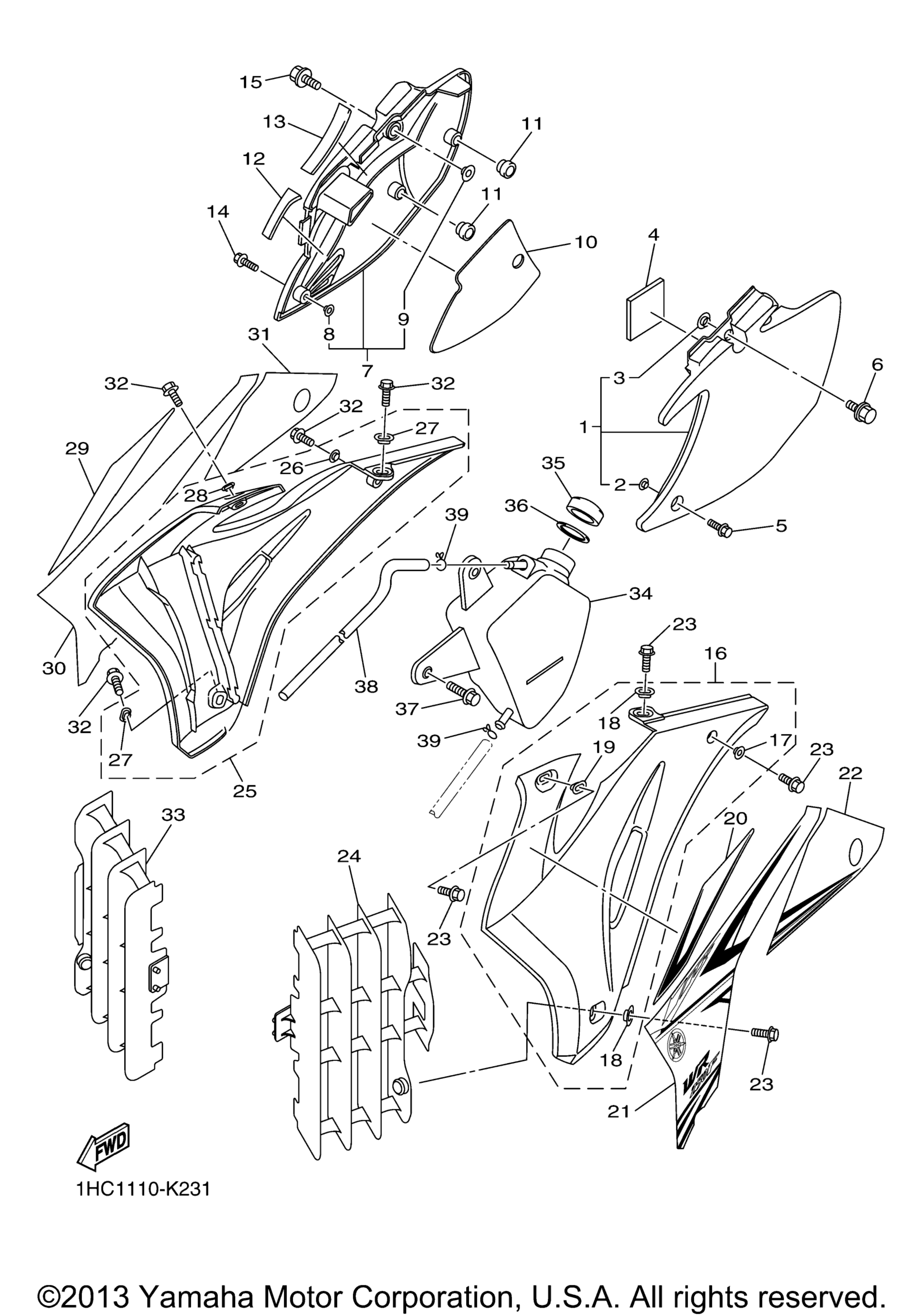

Схема боковой крышки для WR250F (WR250FA)
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Side 1 art. 5UM-21711-E0-00
По запросу
2
. .Collar art. 90387-06009-00
По запросу
3
. .Collar art. 5BE-21749-00-00
По запросу
4
Damper art. 5UM-21717-E0-00
По запросу
5
Bolt, Flange art. 90105-06103-00
По запросу
6
Bolt, With Washer art. 90119-08095-00
По запросу
7
Cover, Side 2 art. 5UM-21721-E0-00
По запросу
8
. .Collar art. 90387-06009-00
По запросу
9
. .Collar art. 5BE-21749-00-00
По запросу
10
Insulator, Side Cover art. 5UM-2174A-E0-00
По запросу
11
. .Grommet art. 5XC-21719-90-00
По запросу
12
Insulator 3 art. 5UM-2172S-E0-00
По запросу
13
.Insulator 4 art. 5UM-2173S-E0-00
По запросу
14
Bolt, Flange art. 90105-06103-00
По запросу
15
Bolt, With Washer art. 90119-08095-00
По запросу
16
Side Cover Assy 3 art. 5UM-21730-E0-00
По запросу
17
. .Collar art. 90387-06009-00
По запросу
18
. .Collar art. 5TA-21749-00-00
По запросу
19
. Collar art. 5XC-21749-00-00
По запросу
20
Graphic, 1 art. 1HB-2173E-00-00
По запросу
21
Graphic, 3 art. 1HC-2174G-00-00
По запросу
22
Graphic, 5 art. 1HB-2174J-00-00
По запросу
23
Bolt, Flange art. 90105-06064-00
По запросу
24
Panel 1 art. 2S2-2172A-70-00
По запросу
25
Side Cover Assy 4 art. 5UM-21740-E0-00
По запросу
26
. .Collar art. 90387-06009-00
По запросу
27
. .Collar art. 5TA-21749-00-00
По запросу
28
. Collar art. 5XC-21749-00-90
По запросу
29
Graphic, 2 art. 1HB-2173F-00-00
По запросу
30
Graphic, 4 art. 1HC-2174H-00-00
По запросу
31
Graphic, 6 art. 1HB-2174K-00-00
По запросу
32
Bolt, Flange art. 90105-06064-00
По запросу
33
Panel 1 art. 2S2-2172A-80-00
По запросу
34
Tank Assy art. 5UM-21860-E0-00
По запросу
35
Cap art. 26H-21875-00-00
По запросу
36
Gasket art. 26H-21874-00-00
По запросу
37
Bolt, With Washer art. 90119-06146-00
По запросу
38
Hose 6 art. 5UM-1244J-E0-00
По запросу
39
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
