модель 2012 года
- Модель Спортивные
- Код модели WR25RB (WR25RBL)

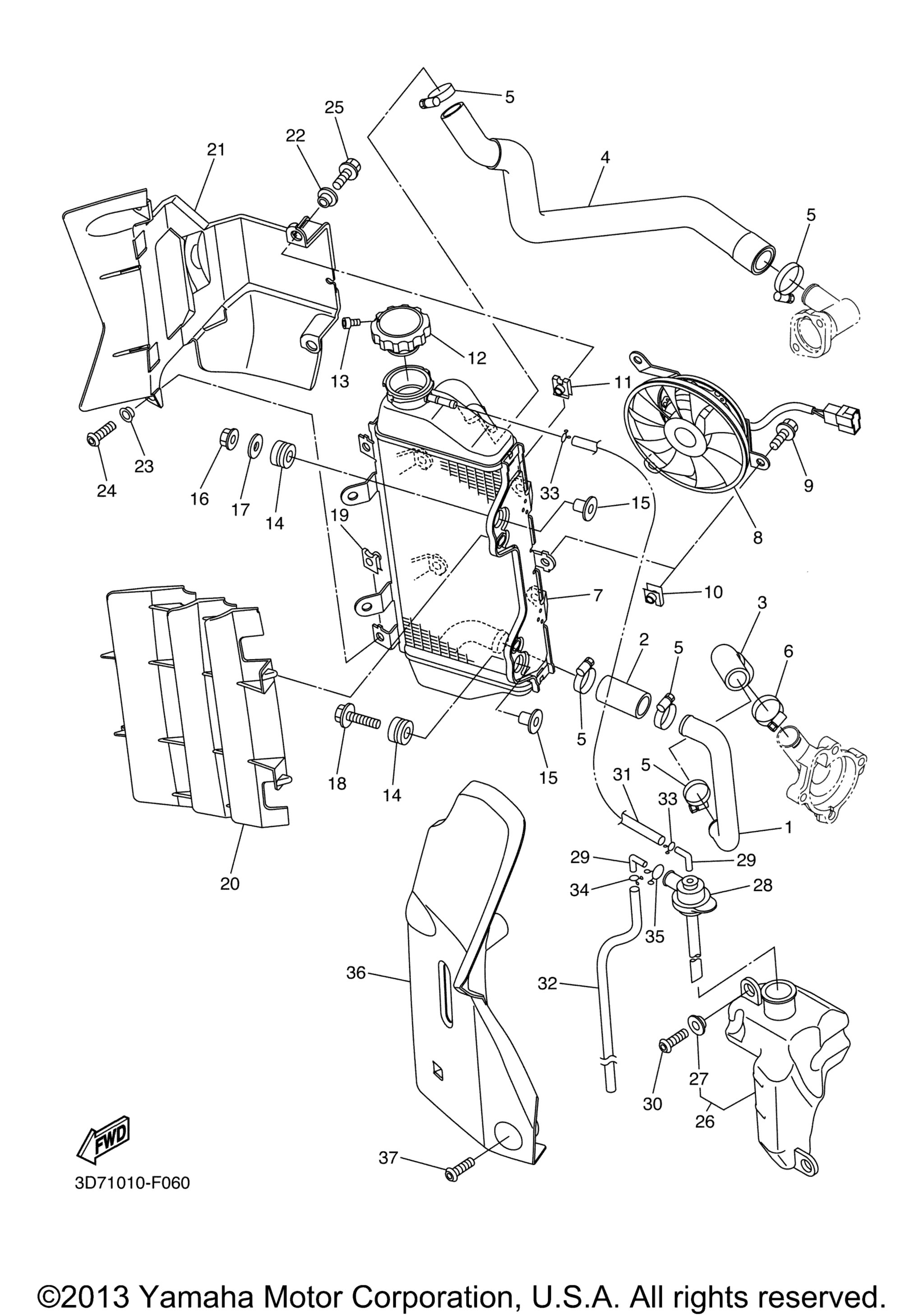

Схема шланга радиатора для WR25RB (WR25RBL)
Схема
Детали
Номер
Наименование детали
Цена
1
Pipe 1 art. 3D7-12481-00-00
По запросу
2
Hose 2 art. 3D7-12577-00-00
По запросу
3
Hose 3 art. 3D7-12578-00-00
По запросу
4
Hose 4 art. 3D7-12579-00-00
По запросу
5
Hose Clamp Assy art. 90450-22M14-00
По запросу
6
Hose Clamp Assy art. 90450-28001-00
По запросу
7
Radiator Comp art. 3D7-12461-10-00
По запросу
8
Blower Assy art. 3D7-12405-00-00
По запросу
9
Bolt, Blower Holding art. 5GJ-12675-00-00
По запросу
10
Nut 1 art. 5SL-12671-00-00
По запросу
11
Nut 1 art. 5SL-12671-00-00
По запросу
12
Cap, Radiator art. 3D7-12462-00-00
По запросу
13
Bolt, Hex. Socket Head art. 91317-03006-00
По запросу
14
Grommet art. 90480-15010-00
По запросу
15
Collar art. 90387-0614M-00
По запросу
16
Гайка Yamaha art. 95702-06500-00
По запросу
17
Washer, Plate art. 90201-06033-00
По запросу
18
Bolt, With Washer art. 90119-06181-00
По запросу
19
Гайка пружинная Yamaha art. 90183-061A3-00
По запросу
20
Panel 1 art. 3D7-2172A-00-00
По запросу
21
Guide, Air art. 3D7-2137Y-00-00
По запросу
22
Collar art. 90387-06130-00
По запросу
23
Collar art. 90387-06180-00
По запросу
24
Screw art. 90149-06105-00
По запросу
25
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
26
Tank, Recovery art. 3D7-21871-00-00
По запросу
27
. Collar art. 90387-08079-00
По запросу
28
Cap art. 3D7-21875-00-00
По запросу
29
Elbow art. 26H-21828-00-00
По запросу
30
Screw art. 90149-06298-00
По запросу
31
Pipe 1 art. 3D7-21816-00-00
По запросу
32
Tube,Flexuble art. 91A11-05056-00
По запросу
33
Зажим Yamaha art. 90467-08003-00
от 1 190 ₽
34
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
35
Clip art. 90467-10M04-00
По запросу
36
Panel, Inner art. 3D7-2175E-01-00
По запросу
37
Screw art. 90149-06298-00
По запросу
