модель 2012 года
- Модель Спортивные
- Код модели WR25RB (WR25RBL)

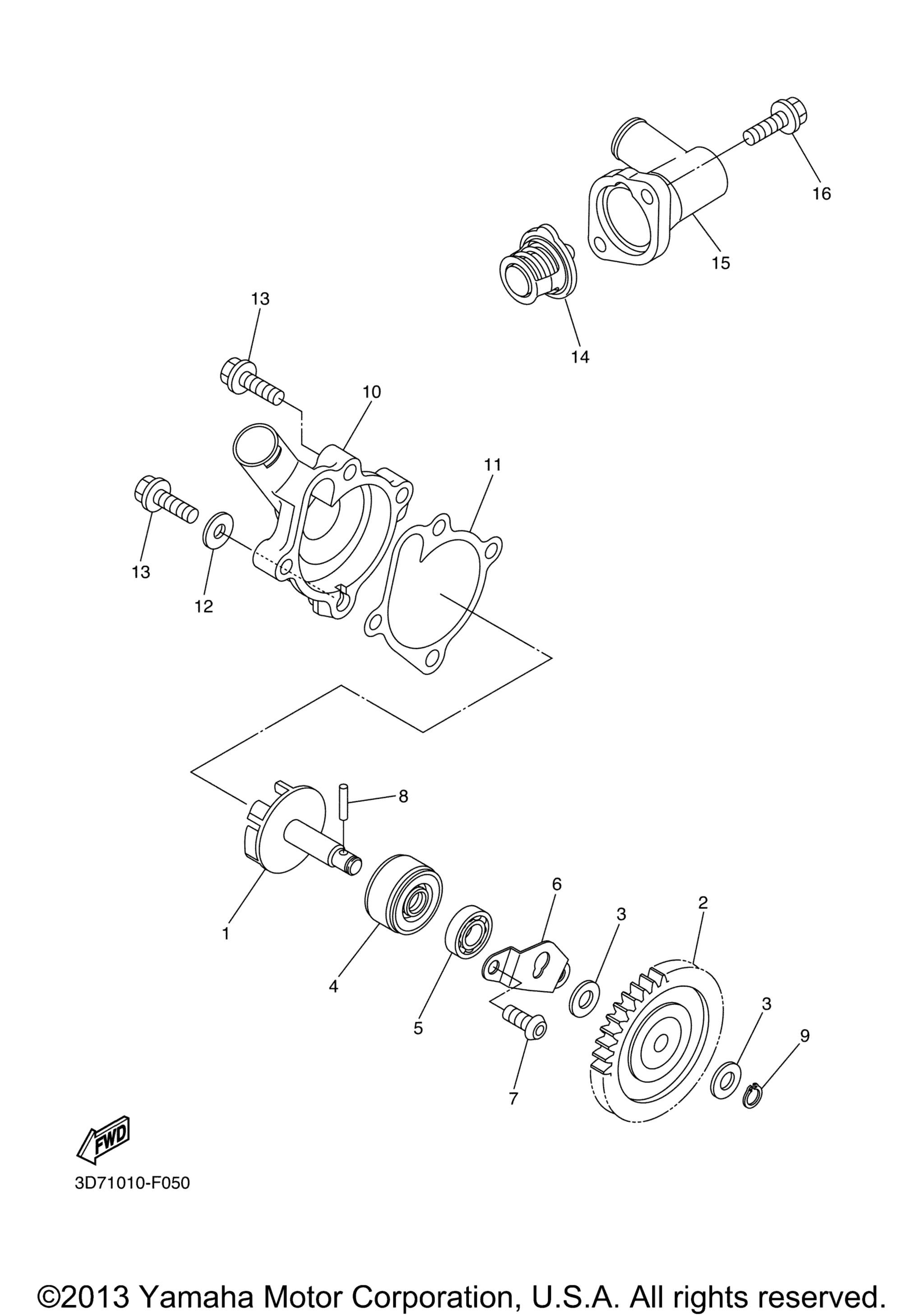

Схема водяной помпы для WR25RB (WR25RBL)
Схема
Детали
Номер
Наименование детали
Цена
1
Impeller Shaft Assy art. 3D7-12450-00-00
По запросу
2
Gear art. 3D7-12453-00-00
По запросу
3
Washer, Plate art. 90201-08073-00
По запросу
4
Сальник Yamaha art. 93103-10011-00
По запросу
5
Bearing art. 93306-90001-00
По запросу
6
Plate art. 3D7-12681-00-00
По запросу
7
Screw art. 90149-06084-00
По запросу
8
Pin, Dowel art. 93603-17070-00
По запросу
9
.Circlip art. 99009-08400-00
По запросу
10
Cover, Housing art. 3D7-12422-00-00
По запросу
11
Gasket, Housing Cover 2 art. 3D7-12428-00-00
По запросу
12
Шайба Yamaha art. 90430-06014-00
По запросу
13
.Bolt, Flange art. 95022-06025-00
По запросу
14
Thermostat art. 4D9-12411-01-00
По запросу
15
Cover, Thermostat art. 3D7-12413-00-00
По запросу
16
Болт Yamaha art. 95022-06020-00
По запросу
