модель 2012 года
- Модель FJR1300
- Код модели FJR1300A (FJR13ABCL) CA

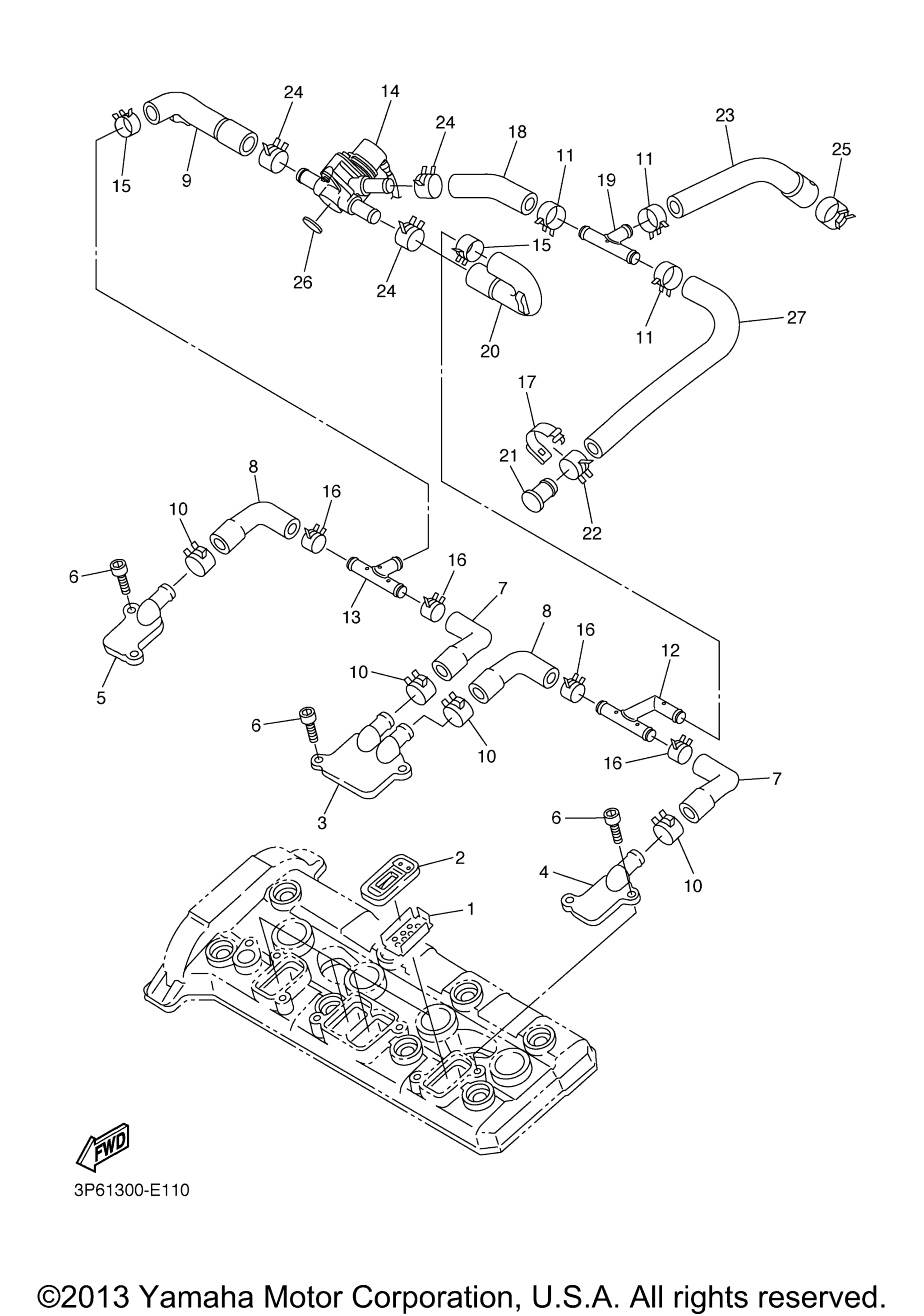

Схема воздушный Induction System для FJR1300A (FJR13ABCL) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Plate art. 5JW-1482K-01-00
По запросу
2
Reed Valve Assy art. 5JW-14890-00-00
По запросу
3
Cap, Case art. 5JW-14899-10-00
По запросу
4
Cap, Case art. 5JW-14858-00-00
По запросу
5
Cap, Case art. 5JW-14889-00-00
По запросу
6
Bolt, Hexagon Socket Head art. 90110-06163-00
По запросу
7
Hose, Bend 1 art. 5JW-14881-00-00
По запросу
8
Hose, Bend 2 art. 5JW-14882-00-00
По запросу
9
Hose, Bend 3 art. 3P6-14883-00-00
По запросу
10
Clip art. 90467-17003-00
По запросу
11
Clip art. 90467-170A1-00
По запросу
12
Pipe 1 art. 3P6-14871-00-00
По запросу
13
Pipe 2 art. 3P6-14872-00-00
По запросу
14
Air Cut Valve Assy art. 3P6-14840-00-00
По запросу
15
Clip art. 90468-08104-00
По запросу
16
Clip art. 90467-160A1-00
По запросу
17
Cover 1 art. 5JW-14723-00-00
По запросу
18
Hose, Bend 4 art. 3P6-14884-00-00
По запросу
19
Joint art. 3P6-14833-00-00
По запросу
20
Pipe 3 art. 3P6-14873-00-00
По запросу
21
Plug art. 5JW-14862-00-00
По запросу
22
Зажим патрубка охлаждения Yamaha art. 90467-17128-00
По запросу
23
Hose, Bend 5 art. 3P6-14885-00-00
По запросу
24
Зажим патрубка охлаждения Yamaha art. 90467-17128-00
По запросу
25
Clip art. 90467-200A2-00
По запросу
26
Damper art. 3P6-13593-00-00
По запросу
27
Hose, Bend 6 art. 3P6-14886-00-00
По запросу
