модель 2012 года
- Модель FJR1300
- Код модели FJR1300A (FJR13ABCL) CA

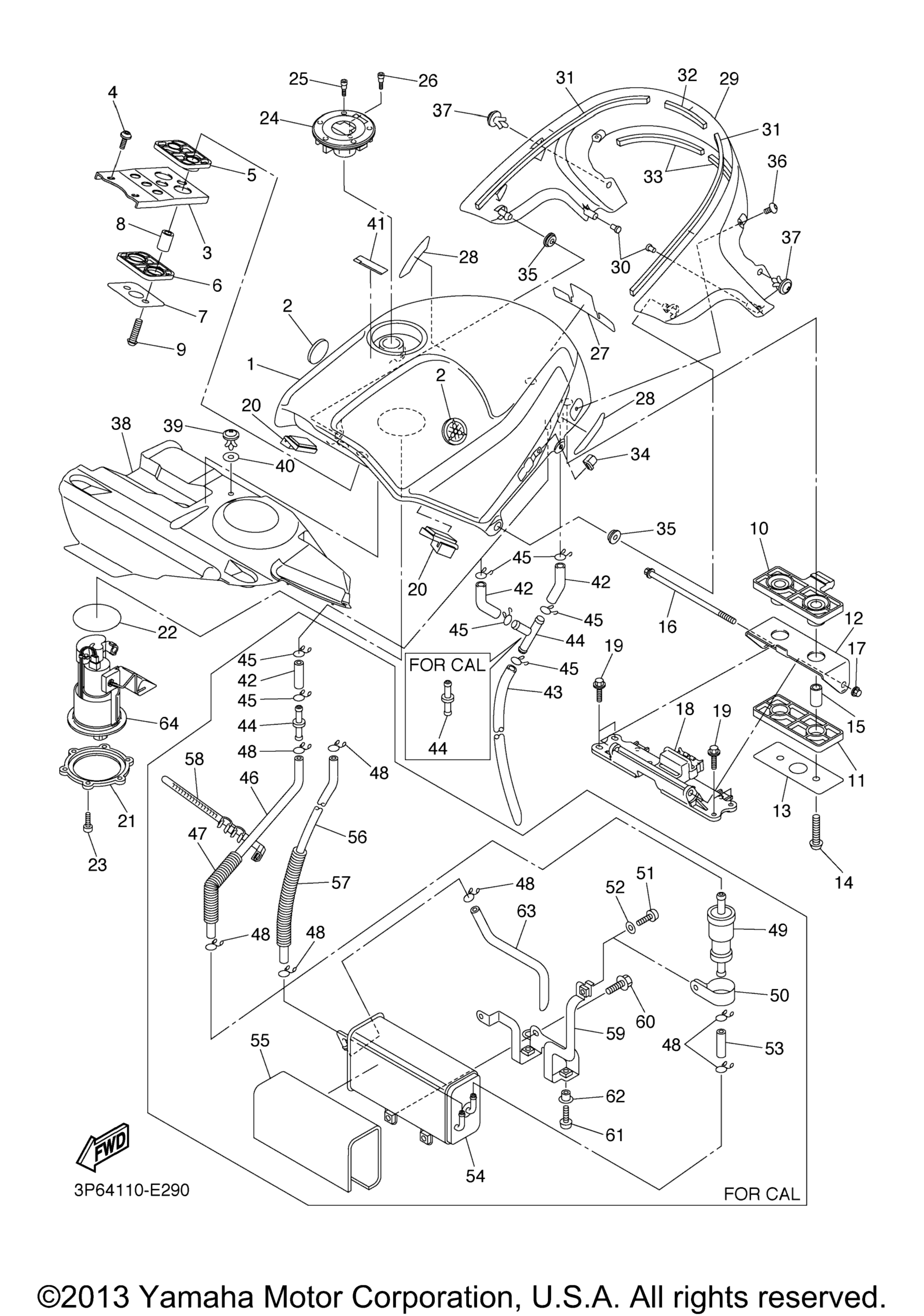

Схема топливного бака для FJR1300A (FJR13ABCL) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp DPBMU art. 3P6-YK241-00-P2
По запросу
2
Emblem art. 5JW-2413B-00-00
По запросу
3
Bracket, Fuel Tank 1 art. 5JW-24191-00-00
По запросу
4
Bolt,Hex. Socket Button art. 90111-06043-00
По запросу
5
Damper, Locating 1 art. 5JW-24181-00-00
По запросу
6
Damper, Locating 2 art. 5JW-24182-00-00
По запросу
7
Washer, Special art. 5JW-24187-00-00
По запросу
8
Collar art. 90387-0813V-00
По запросу
9
Bolt, Button Head art. 92012-08035-00
По запросу
10
Damper, Locating 3 art. 3P6-24183-00-00
По запросу
11
Damper, Locating 4 art. 5JW-24184-00-00
По запросу
12
Bracket, Fuel Tank 2 art. 5JW-24192-01-00
По запросу
13
Washer, Special art. 5JW-24186-00-00
По запросу
14
Bolt, Button Head art. 92012-08035-00
По запросу
15
Collar art. 90387-0813V-00
По запросу
16
Bolt, Flange art. 95817-08160-00
По запросу
17
Nut, Flange art. 95702-08500-00
от 116 ₽
18
Brackt, Tank Fitting art. 3P6-21348-00-00
По запросу
19
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
20
Damper, Locating 4 art. 3P6-24184-00-00
По запросу
21
Bracket, Fuel Pump art. 5JW-24491-00-00
По запросу
22
O-Ring art. 19B-24486-01-00
По запросу
23
Bolt, Hexagon Socket Head art. 90110-05028-00
По запросу
24
Cap Assy art. 39P-24602-00-00
По запросу
25
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
26
Болт Yamaha art. 91312-05010-00
от 630 ₽
27
Protector art. 3P6-24595-00-00
По запросу
28
Protector art. 3P6-2376R-00-00
По запросу
29
Cover, Side 1 S3 art. 3P6-24129-10-P1
По запросу
30
Plug art. 90338-07180-00
По запросу
31
Damper, Plate 1 art. 3P6-2414H-00-00
По запросу
32
Damper, Plate 2 art. 3P6-2414J-00-00
По запросу
33
Damper, Plate 6 art. 2D1-2414R-00-00
По запросу
34
Damper, Side Cover art. 5PW-2411J-01-00
По запросу
35
Втулка Yamaha art. 90480-01558-00
По запросу
36
Bolt,Hex. Socket Button art. 90111-05023-00
По запросу
37
Пистон Yamaha art. 90269-06081-00
от 788 ₽
38
Insulator, Fuel Tank 1 art. 3P6-2416F-00-00
По запросу
39
Пистон Yamaha art. 90269-06081-00
от 788 ₽
40
Washer, Plate art. 90202-06008-00
По запросу
41
Label, Caution art. 5GK-2118K-00-00
По запросу
42
Hose FOR CALIFORNIA art. 90445-11066-00
По запросу
42
Hose (L45) FOR U49 art. 90445-113E8-00
По запросу
43
Hose art. 90445-11036-00
По запросу
44
Joint FOR CALIFORNIA art. 4XY-14568-00-00
По запросу
44
Way 3 FOR U49 art. 90413-07007-00
По запросу
45
Clip art. 90467-100A1-00
По запросу
46
Hose FOR CALIFORNIA art. 90445-11064-00
По запросу
47
Protector, Pipe FOR CALIFORNIA art. 3P6-24327-00-00
По запросу
48
Clip FOR CALIFORNIA art. 90467-100A1-00
По запросу
49
Клапан опрокидывания Yamaha art. 5PX-24180-00-00
от 5 817 ₽
50
Зажим Yamaha art. 90464-15014-00
По запросу
51
Винт Yamaha art. 98580-05012-00
от 935 ₽
52
Шайба Yamaha art. 92990-05600-00
от 168 ₽
53
Hose (L30) FOR CALIFORNIA art. 90445-11065-00
По запросу
54
Canister Assy FOR CALIFORNIA art. 3P6-24170-00-00
По запросу
55
Seal 2 FOR CALIFORNIA art. 3P6-2414E-00-00
По запросу
56
Pipe FOR CALIFORNIA art. 3P6-1443J-10-00
По запросу
57
Protector, Pipe 2 FOR CALIFORNIA art. 3P6-2432A-00-00
По запросу
58
Clamp FOR CALIFORNIA art. 90464-10009-00
По запросу
59
Bracket, Canistor FOR CALIFORNIA art. 3P6-2419F-01-00
По запросу
60
Bolt, Flange FOR CALIFORNIA art. 95814-06012-00
По запросу
61
Bolt, Button Head FOR CALIFORNIA art. 92014-06012-00
По запросу
62
Collar FOR CALIFORNIA art. 90387-0603J-00
По запросу
63
Pipe 4 FOR CALIFORNIA art. 3P6-24314-00-00
По запросу
64
Fuel Pump Comp art. 5JW-13907-23-00
По запросу
