модель 2012 года
- Модель FZ8
- Код модели FZ8 (FZ8NBCG) CA

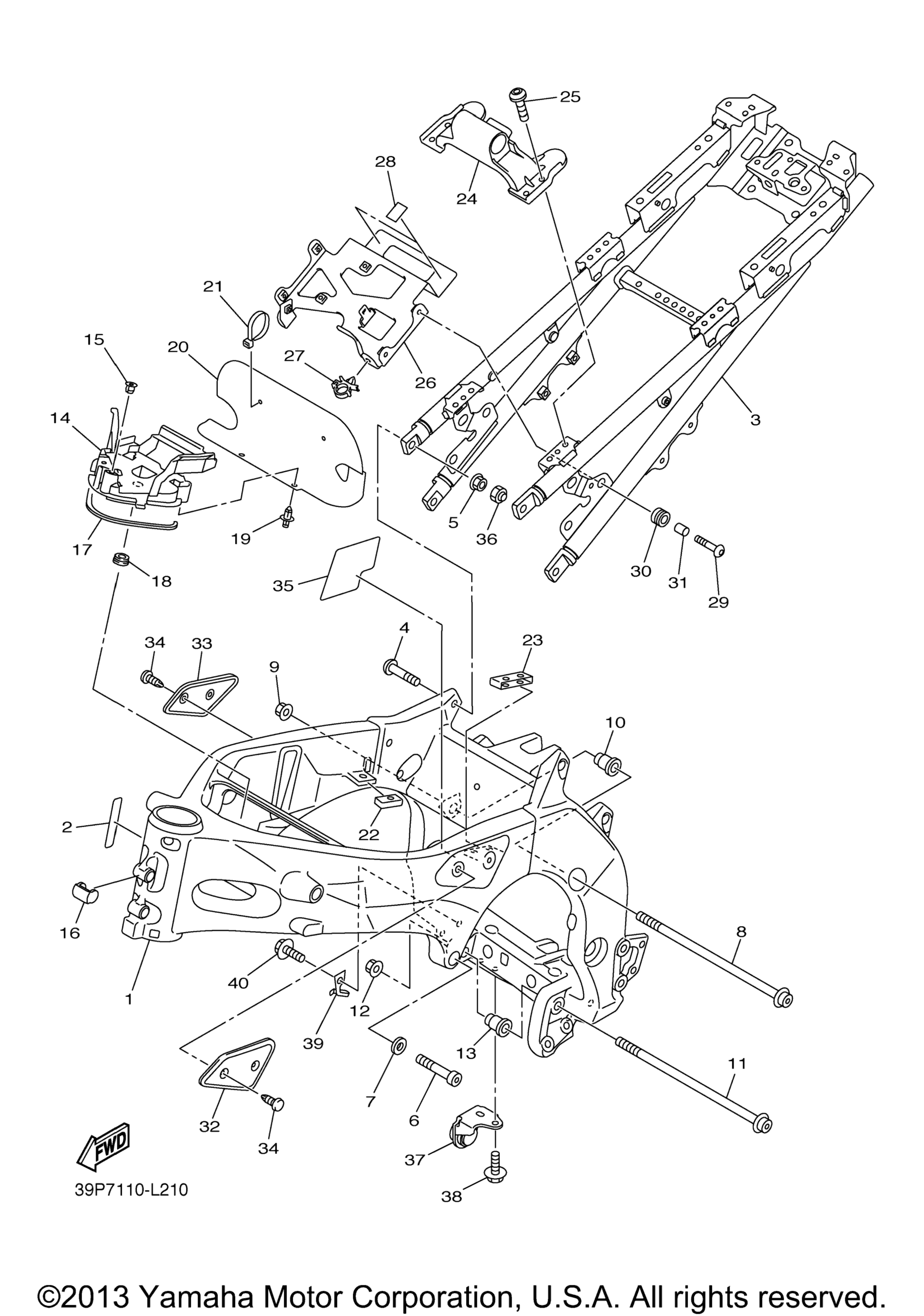

Схема рамы для FZ8 (FZ8NBCG) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Frame Comp MBL2 FOR CAL art. 2D1-21110-23-P0
По запросу
1
Frame Comp MBL2 FOR U49 art. 2D1-21110-03-P0
По запросу
2
Protector, Frame Fr art. 2D1-2197E-00-00
По запросу
3
Rear Frame Comp art. 39P-21190-00-00
По запросу
4
Screw, Pan Head art. 90157-10001-00
По запросу
5
Гайка Yamaha art. 95602-10200-00
По запросу
6
Bolt, Hexagon Socket Head art. 91314-10040-00
По запросу
7
Washer, Plate art. 90201-10020-00
По запросу
8
Bolt, Hexagon Socket Head art. 90110-10024-00
По запросу
9
Nut art. 90179-10025-00
По запросу
10
Bolt, Engine Adjusting art. 4C8-21495-00-00
По запросу
11
Bolt, Hexagon Socket Head art. 90110-10024-00
По запросу
12
Nut art. 90179-10025-00
По запросу
13
Bolt, Engine Adjusting art. 4C8-21495-00-00
По запросу
14
Cover 3 art. 39P-2117N-00-00
По запросу
15
Rivet art. 90269-08058-00
По запросу
16
Cap art. 2D1-21399-00-00
По запросу
17
Damper art. 2D1-2174Y-00-00
По запросу
18
Grommet art. 90480-01333-00
По запросу
19
Rivet art. 90269-06001-00
По запросу
20
Protector art. 2D1-2117G-00-00
По запросу
21
Band art. 1UA-82591-00-00
По запросу
22
Damper, Locating 4 art. 2D1-24184-00-00
По запросу
23
Damper, Locating 5 art. 2D1-24185-00-00
По запросу
24
Bracket, Tank Fitting art. 39P-2413Y-00-00
По запросу
25
Bolt, Hex. Socket Button art. 90111-06038-00
По запросу
26
Bracket, Regulator art. 39P-21287-00-00
По запросу
27
Зажим Yamaha art. 90464-16006-00
По запросу
28
Damper 2 art. 5YU-21639-00-00
По запросу
29
Bolt, Button Head art. 92012-06020-00
По запросу
30
Grommet art. 90480-14030-00
По запросу
31
Collar art. 90387-06026-00
По запросу
32
Cover, Side 1 art. 2D1-24129-00-00
По запросу
33
Cover, Side 2 art. 2D1-24139-00-00
По запросу
34
Rivet art. 90269-06003-00
По запросу
35
Seal 1 art. 39P-21575-00-00
По запросу
36
Cap FOR CALIFORNIA art. 5YU-2143A-00-00
По запросу
37
Bracket, Footrest 2 art. 39P-27425-00-00
По запросу
38
Болт с фланцем art. 95817-08016-00
По запросу
39
Guide, Wire art. 39P-27267-00-00
По запросу
40
Bolt, Flange art. 95022-10016-00
По запросу
