модель 2012 года
- Модель FZ8
- Код модели FZ8 (FZ8NBCG) CA

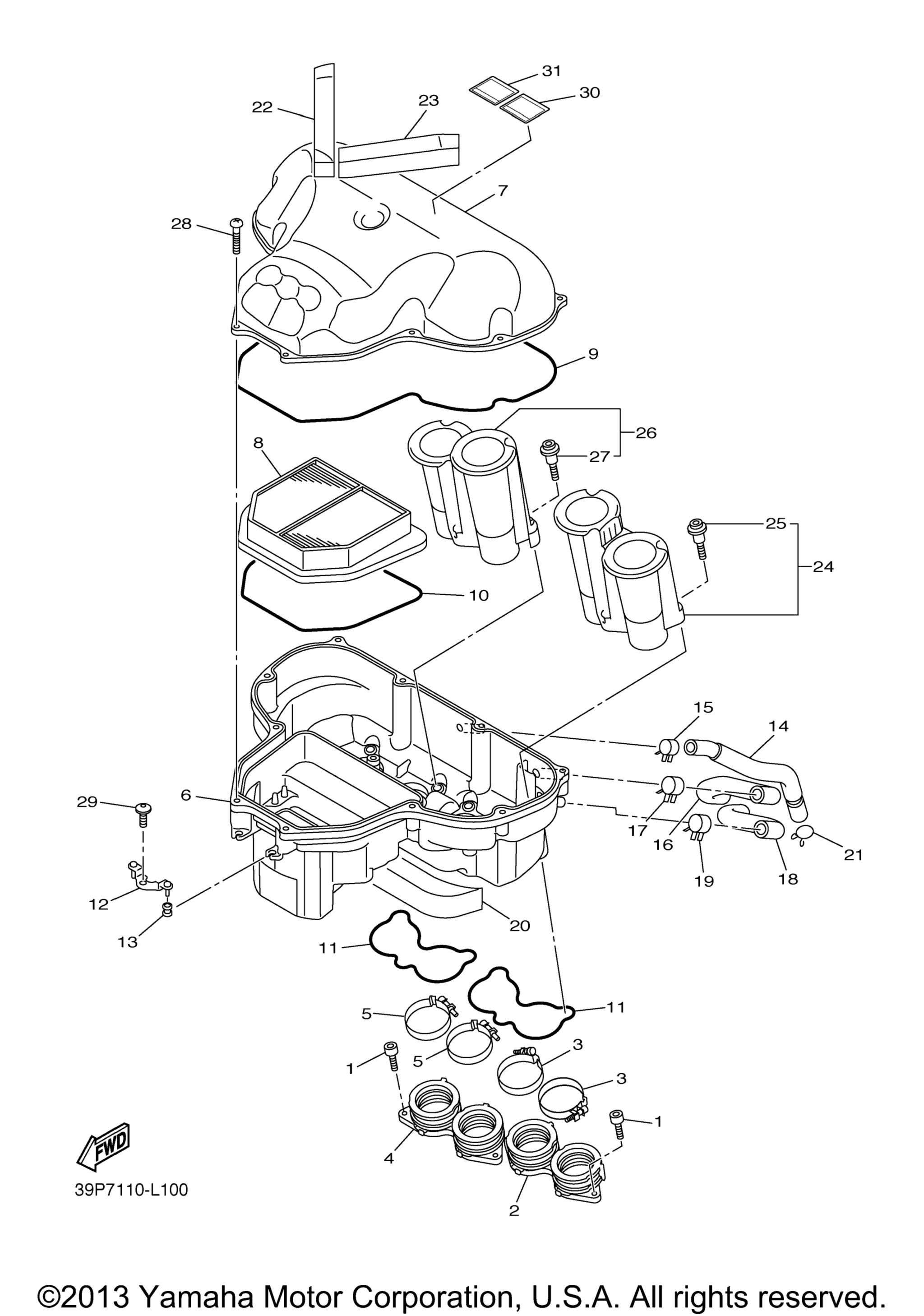

Схема впускной системы для FZ8 (FZ8NBCG) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Болт Yamaha art. 91312-06016-00
от 788 ₽
2
Joint art. 39P-13595-00-00
По запросу
3
Hose Clamp Assy art. 90450-56007-00
По запросу
4
Joint, Carburetor 2 art. 39P-13596-00-00
По запросу
5
Hose Clamp Assy art. 90450-56007-00
По запросу
6
Case, Air Cleaner 1 art. 39P-14411-00-00
По запросу
7
Case, Air Cleaner 2 art. 39P-14421-00-00
По запросу
8
Воздушный фильтр Yamaha art. 2D1-14451-00-00
от 4 590 ₽
9
Seal art. 2D1-14452-00-00
По запросу
10
Seal art. 2D1-14462-00-00
По запросу
11
Прокладка уплотнительная Yamaha art. 39P-14457-00-00
от 525 ₽
12
Stay 1 art. 2D1-14498-00-00
По запросу
13
Grommet art. 90480-08264-00
По запросу
14
Pipe, Breather 2 art. 39P-15393-00-00
По запросу
15
Clip art. 90467-14171-00
По запросу
16
Pipe art. 39P-14148-00-00
По запросу
17
Clip art. 90467-17003-00
По запросу
18
Pipe art. 39P-14149-00-00
По запросу
19
Clip art. 90467-17003-00
По запросу
20
Damper art. 2D1-14409-00-00
По запросу
21
Хомут art. 90467-14015-00
По запросу
22
Damper 1 art. 39P-14425-00-00
По запросу
23
Damper 2 art. 39P-14426-00-00
По запросу
24
Joint Assy art. 39P-1440B-00-00
По запросу
25
. Bolt art. 90109-05005-00
По запросу
26
Joint Assy 2 art. 39P-1440C-00-00
По запросу
27
. Bolt art. 90109-05005-00
По запросу
28
Screw, Round Tapping art. 90160-05013-00
По запросу
29
Bolt, Hex. Socket Button art. 90111-06038-00
По запросу
30
Plate, Routing 2 FOR CALIFORNIA art. 39P-21686-00-00
По запросу
31
Plate, Routing FOR CALIFORNIA art. 13S-21684-10-00
По запросу
