модель 2012 года
- Модель Raider
- Код модели RAIDER (XV19CBCS) CA

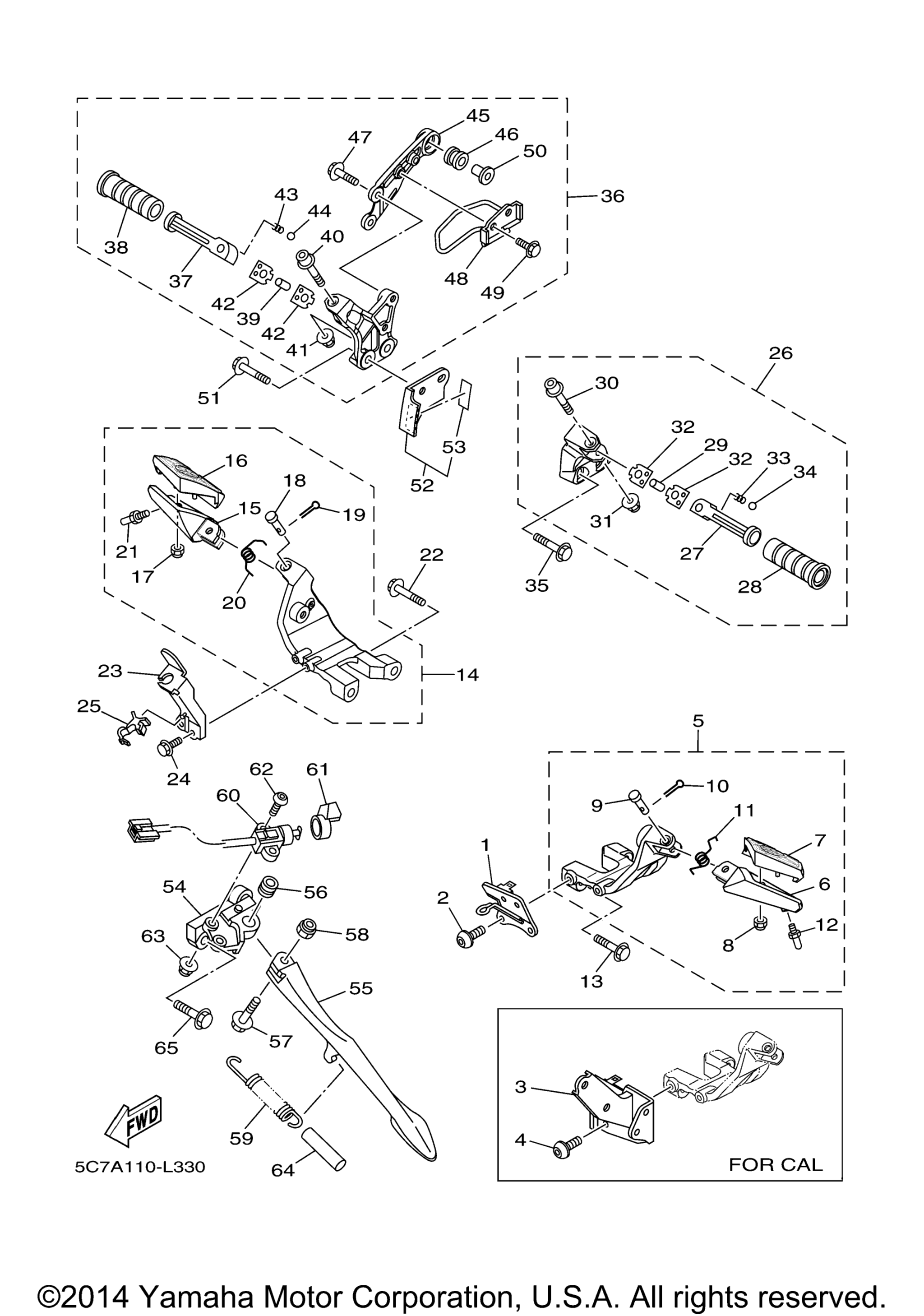

Схема подножки и подставки для RAIDER (XV19CBCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Bracket, Horn 2 FOR U49 art. 5C7-2134L-00-00
По запросу
2
Bolt, Hex. Socket Button FOR U49 art. 90111-06038-00
По запросу
3
Bracket 5 FOR CAL art. 5C7-2742L-00-00
По запросу
4
Screw FOR CAL art. 90149-06302-00
По запросу
5
Front Footrest Assy (Left) art. 5C7-27410-01-00
По запросу
6
. .Footrest art. 5C7-27451-01-00
По запросу
7
. .Cover, Footrest art. 5C7-27413-01-00
По запросу
8
Гайка болта грузика вариатора Yamaha art. 95607-05200-00
По запросу
9
. .Pin art. 91701-08035-00
По запросу
10
Шплинт Yamaha art. 91490-25020-00
По запросу
11
. .Spring, Torsion art. 90508-18080-00
По запросу
12
. .Bolt art. 5C7-27435-09-00
По запросу
13
Bolt, Flange art. 95024-10045-00
По запросу
14
Front Footrest Assy (Right) art. 5C7-27420-02-00
По запросу
15
. .Footrest art. 5C7-27461-01-00
По запросу
16
. .Cover, Footrest art. 5C7-27423-01-00
По запросу
17
Гайка болта грузика вариатора Yamaha art. 95607-05200-00
По запросу
18
. .Pin art. 91701-08035-00
По запросу
19
Шплинт Yamaha art. 91490-25020-00
По запросу
20
. .Spring, Torsion art. 90508-18087-00
По запросу
21
. .Bolt art. 5C7-27435-09-00
По запросу
22
Bolt, Flange art. 95024-10045-00
По запросу
23
Bracket 4 art. 5C7-2741L-00-00
По запросу
24
Болт с фланцем art. 95027-06012-00
По запросу
25
Clamp art. 90464-08189-00
По запросу
26
Rear Footrest Assy 1 art. 5C7-27430-00-00
По запросу
27
. .Footrest, Rear 1 art. 5C4-27431-00-00
По запросу
28
. .Cover, Rear Footrest art. 4WM-27433-00-00
По запросу
29
. Collar art. 36Y-83913-01-00
По запросу
30
. .Bolt art. 90109-06016-00
По запросу
31
. .Nut, U Flange art. 95604-06200-00
По запросу
32
. .Washer, Special art. 1D7-27437-00-00
По запросу
33
. Spring, Compression art. 90501-15001-00
По запросу
34
. Ball art. 93501-04011-00
По запросу
35
Bolt, Flange art. 90105-10293-00
По запросу
36
Rear Footrest Assy 2 art. 5C7-27440-00-00
По запросу
37
. .Footrest, Rear 2 art. 1D7-27441-00-00
По запросу
38
. .Cover, Rear Footrest art. 4WM-27433-00-00
По запросу
39
. Collar art. 36Y-83913-01-00
По запросу
40
. .Bolt art. 90109-06016-00
По запросу
41
. .Nut, U Flange art. 95604-06200-00
По запросу
42
. .Washer, Special art. 1D7-27437-00-00
По запросу
43
. Spring, Compression art. 90501-15001-00
По запросу
44
. Ball art. 93501-04011-00
По запросу
45
. .Stay, Muffler 2 art. 5C7-21446-00-00
По запросу
46
. Damper, Muffler art. 2C0-14747-00-00
По запросу
47
. Bolt, Flange (Small Head) art. 95024-08020-00
По запросу
48
. .Guide, Wire art. 5C7-27267-00-00
По запросу
49
. Bolt, Flange art. 95022-08012-00
По запросу
50
. Collar art. 90387-08021-00
По запросу
51
Bolt, Flange art. 90105-10154-00
По запросу
52
Bracket, Stopper Steeering art. 5C7-2171G-00-00
По запросу
53
. .Damper art. 5C7-2174X-00-00
По запросу
54
Bracket, Side Stand art. 5C7-27321-00-00
По запросу
55
Stand, Side art. 1D7-27311-00-00
По запросу
56
Collar art. 90387-12031-00
По запросу
57
Bolt, Flange art. 90105-12018-00
По запросу
58
Nut, Self-Locking art. 90185-12119-00
По запросу
59
Spring, Tension art. 90506-35005-00
По запросу
60
Switch, Side Stand art. 3D8-82566-B0-00
По запросу
61
Cover art. 4WM-8252U-00-00
По запросу
62
Bolt, Button Head art. 92017-05025-00
По запросу
63
Гайка болта грузика вариатора Yamaha art. 95607-05200-00
По запросу
64
Hose (L70) art. 90445-22327-00
По запросу
65
Bolt, Flange art. 90105-10158-00
По запросу
