модель 2012 года
- Модель Raider
- Код модели RAIDER (XV19CBCS) CA

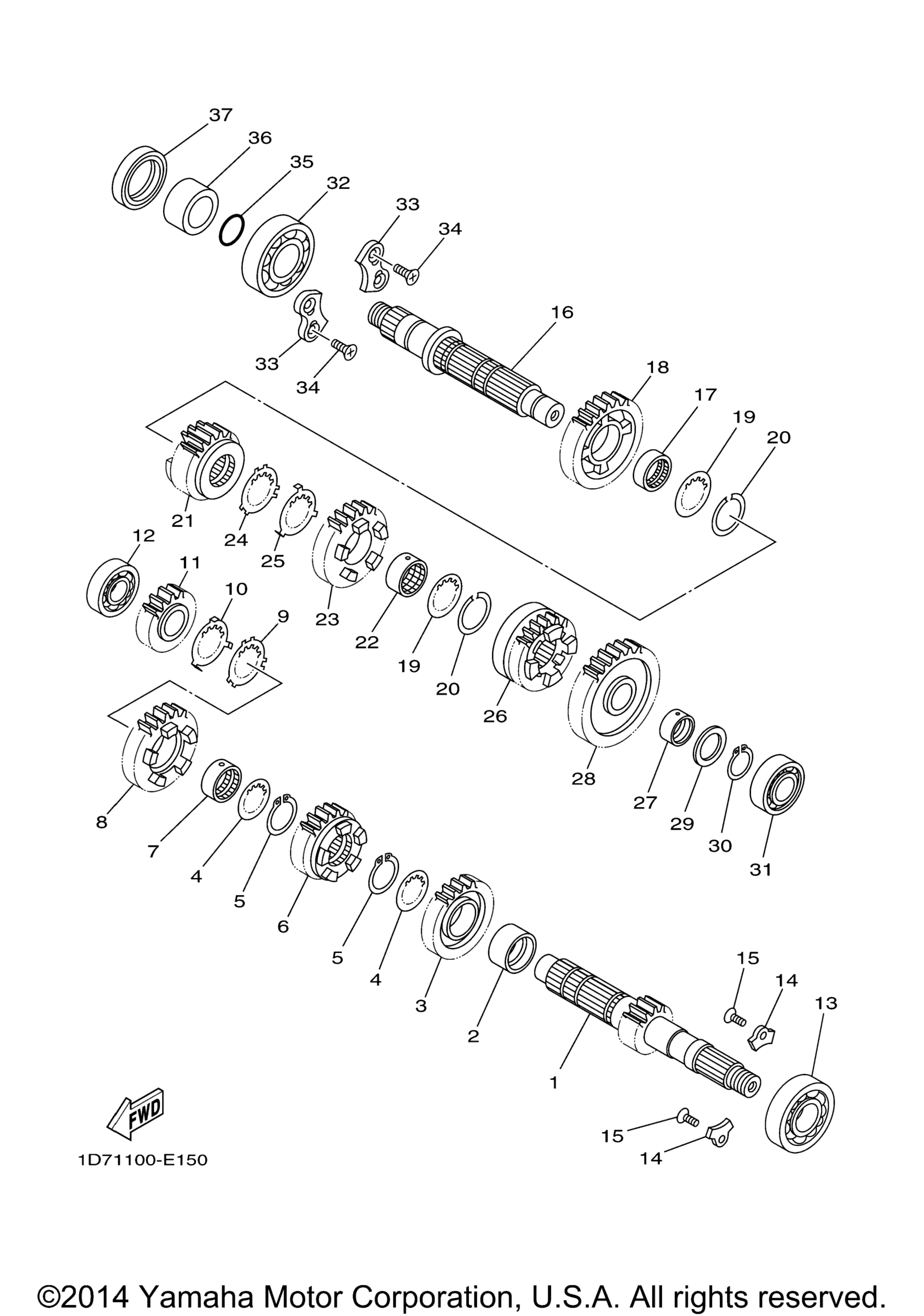

Схема трансмиссии для RAIDER (XV19CBCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Axle, Main (16T) art. 1D7-17411-00-00
По запросу
2
Collar art. 90387-32004-00
По запросу
3
Gear, 4Th Pinion (28T) art. 1D7-17141-00-00
По запросу
4
Washer art. 90209-28331-00
По запросу
5
Circlip art. 93440-31172-00
По запросу
6
Gear, 3Rd Pinion (25T) art. 1D7-17131-10-00
По запросу
7
Collar art. 90387-28005-00
По запросу
8
Gear, 5Th Pinion (30T) art. 1D7-17151-10-00
По запросу
9
Washer art. 90209-29329-00
По запросу
10
Washer art. 90209-28330-00
По запросу
11
Gear, 2Nd Pinion (21T) art. 1D7-17121-00-00
По запросу
12
Bearing art. 93306-20593-00
По запросу
13
Bearing art. 93306-37806-00
По запросу
14
Plate, Bearing Cover art. 3AK-15383-01-00
По запросу
15
Screw, Countersunk art. 90151-06023-00
По запросу
16
Axle, Drive art. 1D7-17421-00-00
По запросу
17
Collar art. 90387-3311C-00
По запросу
18
Gear, 2Nd Wheel (33T) art. 1D7-17221-00-00
По запросу
19
Washer art. 90209-30344-00
По запросу
20
Circlip art. 93440-32063-00
По запросу
21
Gear, 5Th Wheel (24T) art. 1D7-17251-10-00
По запросу
22
Collar art. 90387-3310V-00
По запросу
23
Gear, 3Rd Wheel (29T) art. 1D7-17231-20-00
По запросу
24
Washer art. 90209-30345-00
По запросу
25
Washer art. 90209-30343-00
По запросу
26
Gear, 4Th Wheel (26T) art. 1D7-17241-01-00
По запросу
27
Collar art. 90387-25008-00
По запросу
28
Gear, 1St Wheel (38T) art. 1D7-17211-01-00
По запросу
29
Washer, Plate (0.9T) art. 90201-256K6-00
По запросу
30
Circlip art. 93410-25017-00
По запросу
31
Bearing art. 93306-20593-00
По запросу
32
Bearing art. 93306-30641-00
По запросу
33
Plate, Bearing Cover art. 31A-15381-00-00
По запросу
34
Screw, Countersunk art. 90151-08002-00
По запросу
35
O-Ring art. 93210-28001-00
По запросу
36
Collar art. 90387-32006-00
По запросу
37
Oil Seal art. 93103-44011-00
По запросу
