модель 2012 года
- Модель Stratoliner
- Код модели STRATOLINER DELUXE (XV19CTFBCS) CA

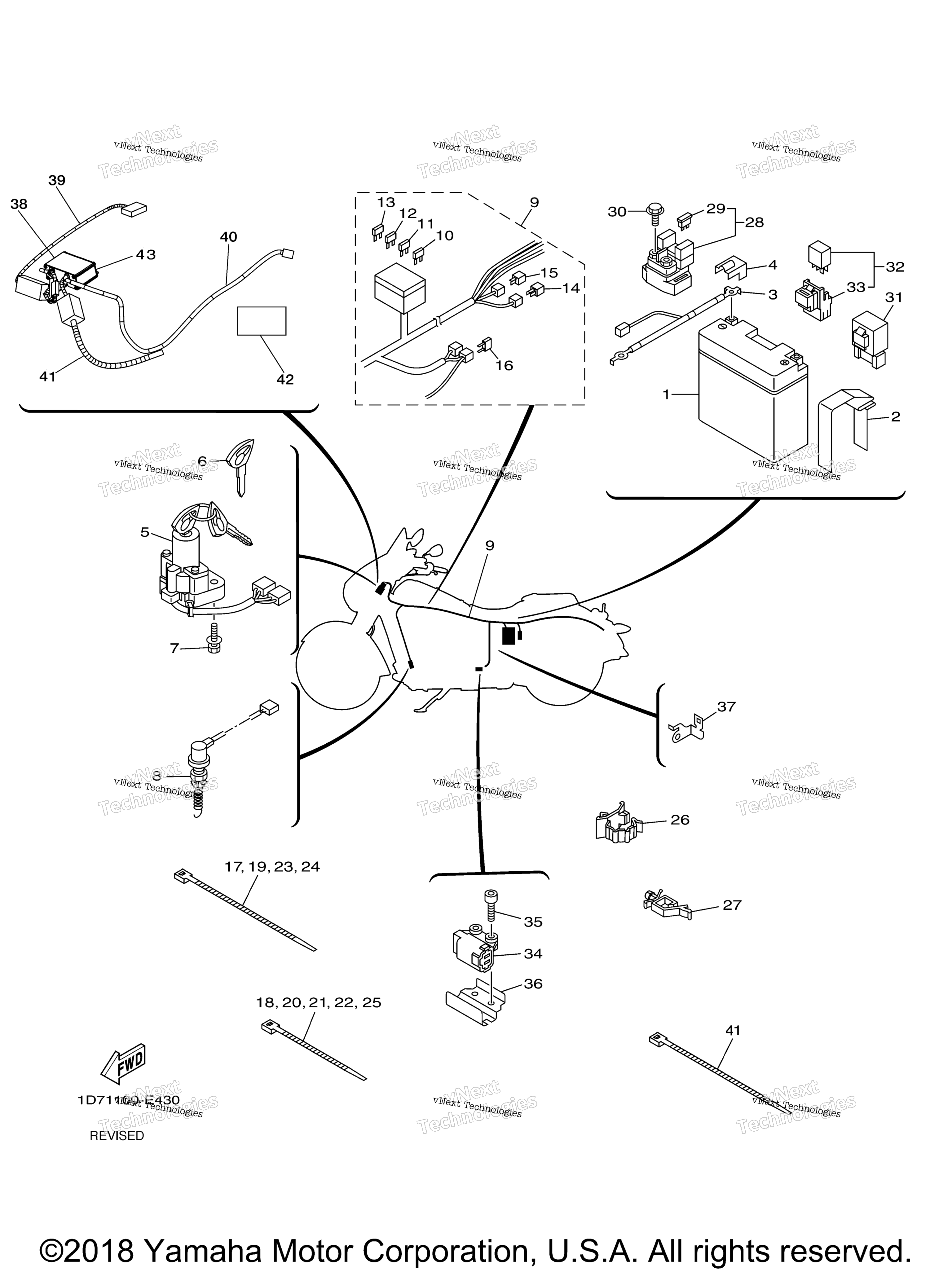

Схема электрооборудования 2 для STRATOLINER DELUXE (XV19CTFBCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Battery Assy (Gs Gt14b-4) SUB: BTY-YT14B-BS-00 art. GT1-4B400-00-00
По запросу
2
Band, Battery art. 4AS-82131-01-00
По запросу
3
Wire, Minus Lead art. 1D7-82116-00-00
По запросу
4
Cover, Lead Wire art. 1D7-82119-00-00
По запросу
5
Main Switch Steering Lock art. 1D7-82501-10-00
По запросу
6
Blank Key AP art. 5PX-82511-09-00
По запросу
7
Bolt art. 90109-08196-00
По запросу
8
Stop Switch Assy art. 1D7-82530-01-00
По запросу
9
Wire Harness Assy art. 1D7-82590-40-00
По запросу
10
Предохранитель электрический (25A-BL) Yamaha art. 5JJ-82151-70-00
от 788 ₽
11
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
12
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
13
. Fuse (5A-Bl) art. 5JJ-H554E-V0-00
По запросу
14
. .Diode Assy art. 3XV-81980-00-00
По запросу
15
Диод электрический art. 3WP-81980-00-00
По запросу
16
. .Fuse (50A) art. 5JW-82151-10-00
По запросу
17
Band art. 3MA-82591-00-00
По запросу
18
. Band art. 1UA-82591-00-00
По запросу
19
Band art. 3MA-82591-00-00
По запросу
20
. Band art. 1UA-82591-00-00
По запросу
21
. Band art. 1UA-82591-00-00
По запросу
22
. Band art. 1UA-82591-00-00
По запросу
23
. Band art. 3MA-82591-00-00
По запросу
24
. Band art. 3MA-82591-00-00
По запросу
25
. Band art. 1UA-82591-00-00
По запросу
26
Clamp art. 90464-20002-00
По запросу
27
Clamp art. 90464-16021-00
По запросу
28
Реле стартера Yamaha art. 5JW-81940-02-00
По запросу
29
. .Fuse (15A-Blue) art. 36Y-82151-00-00
По запросу
30
Болт с фланцем art. 95027-06008-00
По запросу
31
Relay Assy (5Vk-30) art. 5VK-81950-32-00
По запросу
32
Реле Yamaha art. 5EA-81950-20-00
от 7 500 ₽
33
. .Holder, Relay art. 5EA-81952-00-00
По запросу
34
Датчик падения Yamaha art. 5PS-82576-01-00
По запросу
35
Bolt, Hexagon Socket Head art. 91312-04025-00
По запросу
36
Plate art. 1D7-82388-00-00
По запросу
37
Stay, Cord Clamp art. 1D7-82581-00-00
По запросу
38
B-Box, Amp art. 2C5-H8132-V0-00
По запросу
39
I-Pod Cable art. 2C5-H8146-V0-00
По запросу
40
Harness, Wire art. 2C5-H2105-V0-00
По запросу
41
Band SET OF 12 BANDS art. 2C5-H2130-V0-00
По запросу
42
Label, Fuse Box art. 2C5-H2178-V0-00
По запросу
43
B-Box, Amp art. 2C5-H8132-T0-00
По запросу
