модель 2012 года
- Модель Stratoliner
- Код модели STRATOLINER DELUXE (XV19CTFBCS) CA

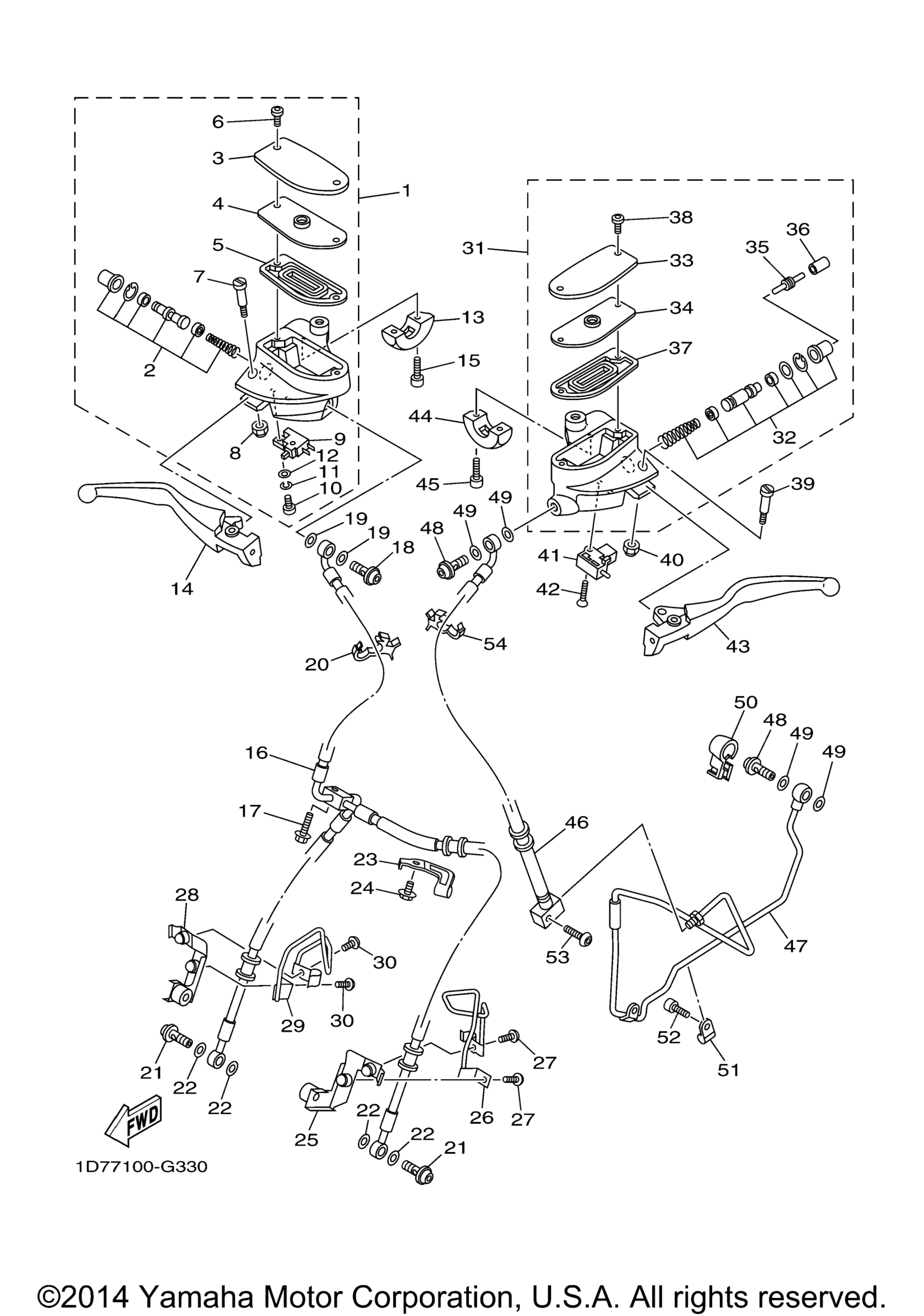

Схема переднего главного цилиндра тормоза для STRATOLINER DELUXE (XV19CTFBCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Sub Assy art. 1D7-W2587-20-00
По запросу
2
. .Cylinder Kit, Master art. 5PX-W0041-00-00
По запросу
3
. .Cap, Reservoir art. 1D7-25852-20-00
По запросу
4
. .Plate, Diaphragm art. 1D7-2585B-00-00
По запросу
5
. .Diaphragm, Reservoir art. 1D7-25854-01-00
По запросу
6
. .Screw art. 1D7-2589H-00-00
По запросу
7
. Bolt, Lever art. 1D7-2589F-00-00
По запросу
8
. Nut, U art. 95604-06100-00
По запросу
9
Выключатель стоп-сигнала Yamaha art. 4HM-83980-00-00
По запросу
10
. Screw, Pan Head art. 98511-04012-00
По запросу
11
. .Washer, Spring art. 92907-04100-00
По запросу
12
Шайба металлическая art. 92907-04600-00
По запросу
13
Holder art. 1D7-26467-20-00
По запросу
14
Lever 2 art. 1D7-83922-10-00
По запросу
15
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
16
Hose, Brake 1 art. 1D7-25872-00-00
По запросу
17
Bolt, Flange art. 90105-06791-00
По запросу
18
Bolt, Union art. 90401-10172-00
По запросу
19
Gasket art. 90430-10005-00
По запросу
20
Clamp art. 90464-15192-00
По запросу
21
Bolt, Union art. 90401-10172-00
По запросу
22
Gasket art. 90430-10005-00
По запросу
23
Holder, Brake Hose 2 art. 1D7-25876-00-00
По запросу
24
Bolt, Flange art. 95817-06014-00
По запросу
25
Holder, Brake Hose 1 art. 1D7-25875-00-00
По запросу
26
Stay art. 1D7-25192-00-00
По запросу
27
Bolt, Hex. Socket Button art. 90111-06031-00
По запросу
28
Holder, Brake Hose art. 1D7-25886-00-00
По запросу
29
Stay 2 art. 1D7-2519F-00-00
По запросу
30
Bolt, Hex. Socket Button art. 90111-06031-00
По запросу
31
Master Cylinder Sub Assy art. 1D7-W2645-20-00
По запросу
32
. .Cylinder Kit, Master (Clutch art. 5JW-W0099-00-00
По запросу
33
. .Cap, Reservoir art. 1D7-25852-70-00
По запросу
34
. .Plate, Diaphragm art. 1D7-2585B-10-00
По запросу
35
. .Rod, Push art. 1D7-26464-00-00
По запросу
36
. .Bush art. 3GM-26455-00-00
По запросу
37
. .Diaphragm, Reservoir art. 1D7-25854-11-00
По запросу
38
. .Screw art. 1D7-2589H-00-00
По запросу
39
Bolt, Lever art. 1D7-2589F-00-00
По запросу
40
Nut, U art. 95604-06100-00
По запросу
41
Switch art. 3YX-82917-01-00
По запросу
42
Винт Yamaha art. 90151-03003-00
от 725 ₽
43
Lever 1 art. 1D7-83912-10-00
По запросу
44
Holder art. 1D7-26467-70-00
По запросу
45
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
46
Hose, Clutch 1 art. 1D7-26472-00-00
По запросу
47
Hose, Clutch 2 art. 1D7-26473-00-00
По запросу
48
Bolt, Union art. 90401-10172-00
По запросу
49
Gasket art. 90430-10005-00
По запросу
50
Cover art. 1D7-26477-00-00
По запросу
51
Holder art. 1D7-26475-00-00
По запросу
52
Bolt, Hexagon Socket Head art. 91314-06014-00
По запросу
53
Bolt, Hex. Socket Button art. 90111-06146-00
По запросу
54
Clamp art. 90464-15192-00
По запросу
