модель 2012 года
- Модель TT-R110
- Код модели TTR110E (TTR110EB)

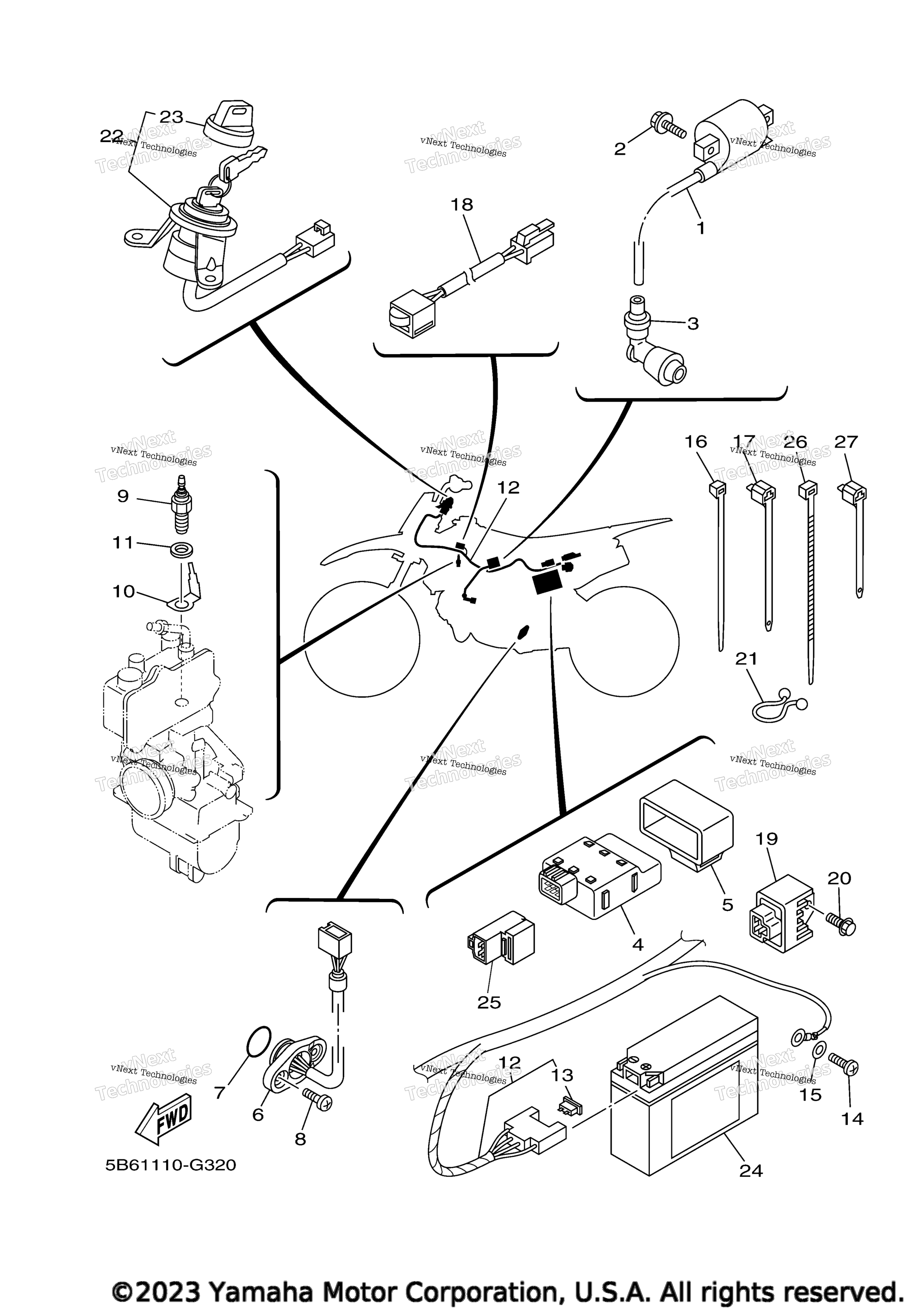

Схема электрооборудования 1 для TTR110E (TTR110EB)
Схема
Детали
Номер
Наименование детали
Цена
1
Катушка зажигания Yamaha 3KJ-82310-12-00 art. 3KJ-82310-13-00
По запросу
2
Болт Yamaha art. 95022-06016-00
По запросу
3
Plug Cap Assy art. 4BP-82370-01-00
По запросу
4
C.D.I. Unit Assy art. 5B6-85540-01-00
По запросу
5
Band art. 3MB-85546-00-00
По запросу
6
Датчик нейтрали Yamaha art. 3S0-H2540-00-00
от 2 006 ₽
7
O-Ring art. 93210-20573-00
По запросу
8
Screw, Pan Head art. 98517-05010-00
По запросу
9
Свеча подогрева карбюратора Yamaha art. 5FU-83790-20-00
По запросу
10
.Terminal 1 art. 5FU-82103-00-00
По запросу
11
Washer, Plate art. 90201-08016-00
По запросу
12
Wire Harness Assy art. 5B6-82590-01-00
По запросу
13
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 578 ₽
14
Screw, Pan Head art. 97885-06012-00
По запросу
15
Шайба Yamaha art. 92990-06600-00
от 420 ₽
16
Clamp art. 1UA-82591-00-00
По запросу
17
Clamp art. 437-83936-11-00
По запросу
18
Thermo Switch Assy art. 5FU-82560-50-00
По запросу
19
Rectifier & Regulator Assy art. 3LA-81960-01-00
По запросу
20
Болт Yamaha art. 95022-06012-00
По запросу
21
Clamp art. 90464-16039-00
По запросу
22
Main Switch Assy art. 5B6-82510-01-00
По запросу
23
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
24
Battery Assy (Gs Gt4b-5) art. GT4-B5000-00-00
По запросу
25
Реле Yamaha art. 29U-81950-93-00
от 8 000 ₽
26
Band art. 1UA-82591-00-00
По запросу
27
Clamp art. 90465-13M39-00
По запросу
