модель 2012 года
- Модель TT-R110
- Код модели TTR110E (TTR110EB)

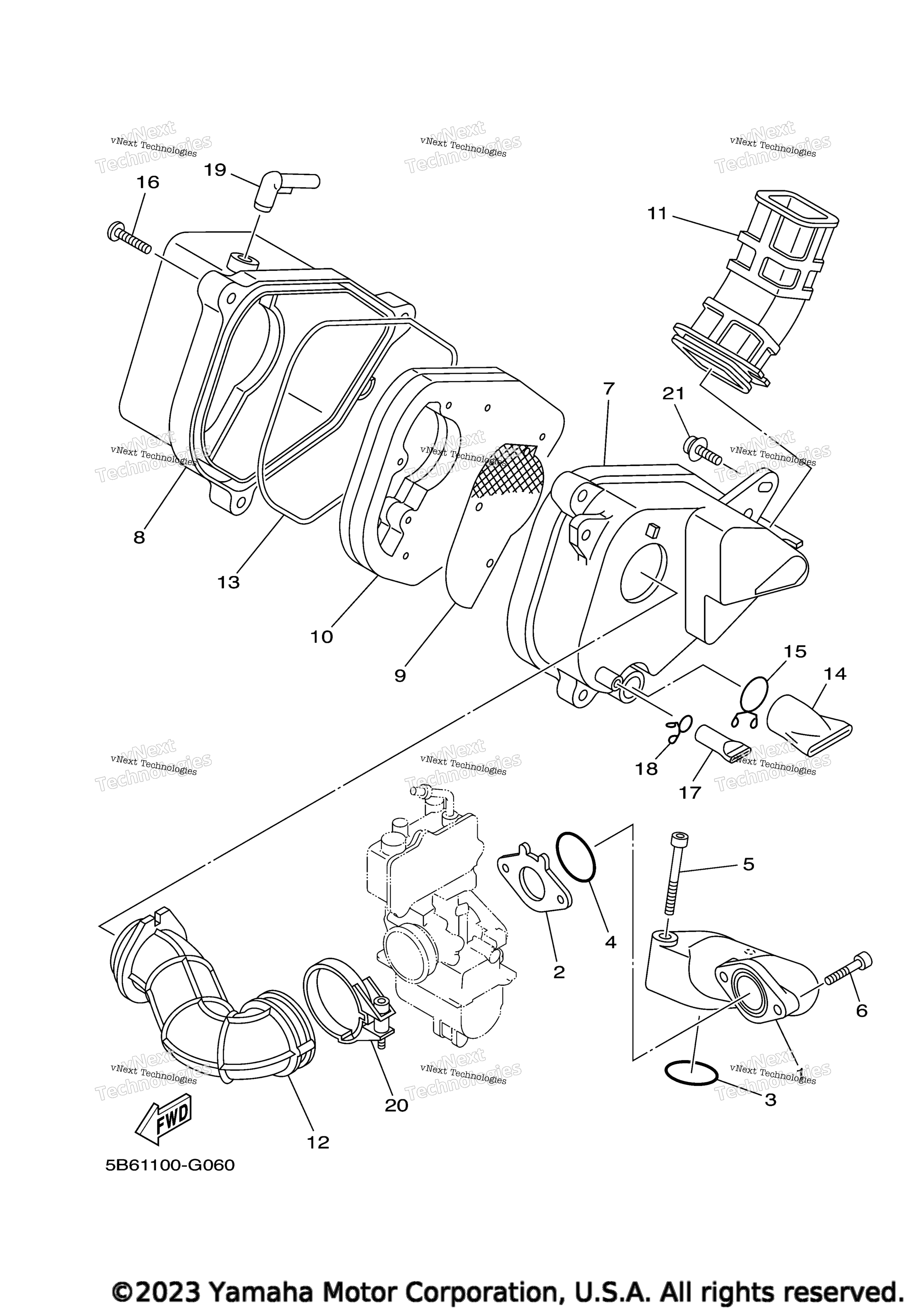

Схема впускной системы для TTR110E (TTR110EB)
Схема
Детали
Номер
Наименование детали
Цена
1
Joint, Carburetor 1 art. 5B6-E3586-00-00
По запросу
2
Joint art. 4GL-13595-01-00
По запросу
3
O-Ring art. 93210-25552-00
По запросу
4
O-Ring art. 93210-25552-00
По запросу
5
Болт Yamaha art. 91317-06040-00
от 368 ₽
6
Болт Yamaha art. 91317-06025-00
от 368 ₽
7
Case, Air Cleaner 1 art. 5B6-14411-00-00
По запросу
8
Cap, Cleaner Case 1 art. 5B6-14412-00-00
По запросу
9
Plate, Element art. 5B6-14472-00-00
По запросу
10
Element, Air Cleaner art. 5B6-14451-00-00
По запросу
11
Duct art. 5B6-14437-00-00
По запросу
12
Joint, Air Cleaner 1 art. 5B6-14453-01-00
По запросу
13
Прокладка крышки корпуса воздушного фильтра Yamaha art. 1VJ-14462-00-00
По запросу
14
Сливная пробка вариатора Yamaha art. 59V-14457-00-00
По запросу
15
Хомут Yamaha art. 90467-22080-00
от 959 ₽
16
Винт Yamaha art. 98907-06025-00
По запросу
17
Pipe, Drain art. 5XT-1443E-00-00
По запросу
18
Clip art. 90467-11106-00
По запросу
19
Pipe art. 5Y1-14419-00-00
По запросу
20
Band art. 4TR-13474-02-00
По запросу
21
Screw, With Washer art. 90159-06056-00
По запросу
