модель 2012 года
- Модель TW 200
- Код модели TW200 (TW200BC1) CA

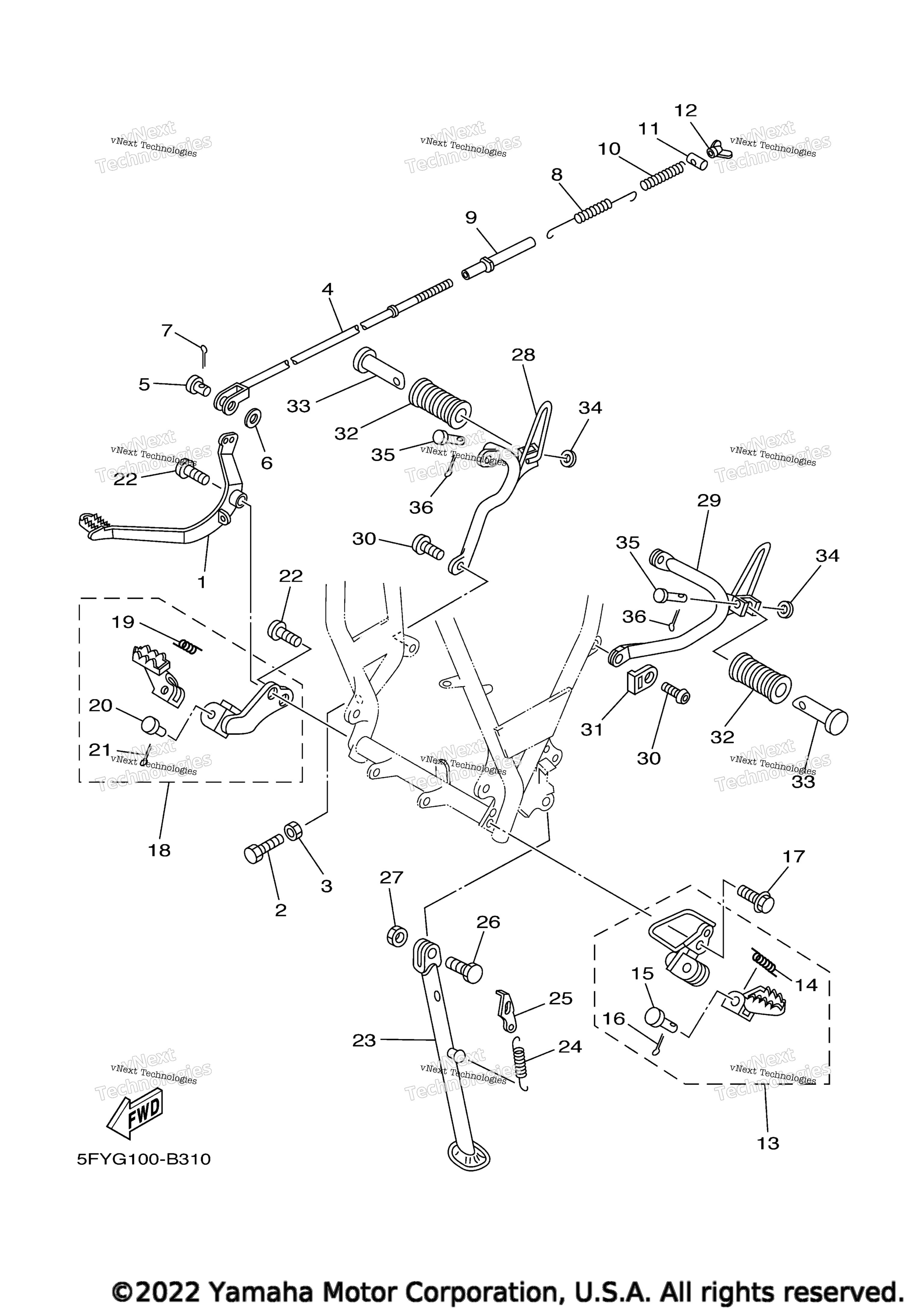

Схема подножки и подставки для TW200 (TW200BC1) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Pedal, Brake ZK FOR PWS1 art. 2JX-27211-00-90
По запросу
2
Болт art. 97017-06020-00
По запросу
3
Nut art. 95317-06700-00
По запросу
4
Rod, Brake art. 2JX-27231-00-00
По запросу
5
Фиксатор Yamaha art. 90240-06076-00
По запросу
6
Шайба Yamaha art. 92907-06200-00
от 168 ₽
7
Штифт-фиксатор Yamaha art. 91490-20015-00
По запросу
8
Spring, Tension art. 90506-18289-00
По запросу
9
Cover art. 1M1-27244-00-00
По запросу
10
Spring, Compression art. 90501-10245-00
По запросу
11
Pin art. 90249-12008-00
По запросу
12
Nut, Wing art. 90175-06013-00
По запросу
13
Front Footrest Assy (Left) ZK FOR PWS1 art. 2JX-27410-00-90
По запросу
14
. .Spring, Torsion art. 90508-20023-00
По запросу
15
. .Pin art. 91701-08038-00
По запросу
16
Шплинт Yamaha art. 91490-25020-00
По запросу
17
Bolt, Flange art. 95817-12025-00
По запросу
18
Front Footrest Assy (Right) ZK FOR PWS1 art. 15A-27420-02-90
По запросу
19
. .Spring, Torsion art. 90508-20023-00
По запросу
20
. .Pin art. 91701-08038-00
По запросу
21
Шплинт Yamaha art. 91490-25020-00
По запросу
22
Bolt,Hex. Socket Button art. 90111-10019-00
По запросу
23
Stand, Side art. 2JX-27311-02-00
По запросу
24
Spring, Tension art. 4KN-27116-00-00
По запросу
25
Link, Side Stand art. 5RS-27315-00-00
По запросу
26
Bolt art. 90109-10473-00
По запросу
27
Nut, Self-Locking art. 90185-10037-00
По запросу
28
Bracket 2 art. 2JX-27442-11-00
По запросу
29
Bracket 1 art. 5RS-27432-01-00
По запросу
30
Bolt, Button Head art. 92017-08016-00
По запросу
31
Washer, Special art. 2JX-27437-00-00
По запросу
32
Cover, Rear Footrest art. 120-27433-00-00
По запросу
33
Footrest, Rear 1 art. 2GV-27431-00-00
По запросу
34
Washer, Plate art. 90201-20279-00
По запросу
35
Pin art. 91701-06032-00
По запросу
36
Штифт-фиксатор Yamaha art. 91490-20015-00
По запросу
