модель 2012 года
- Модель TW 200
- Код модели TW200 (TW200BC1) CA

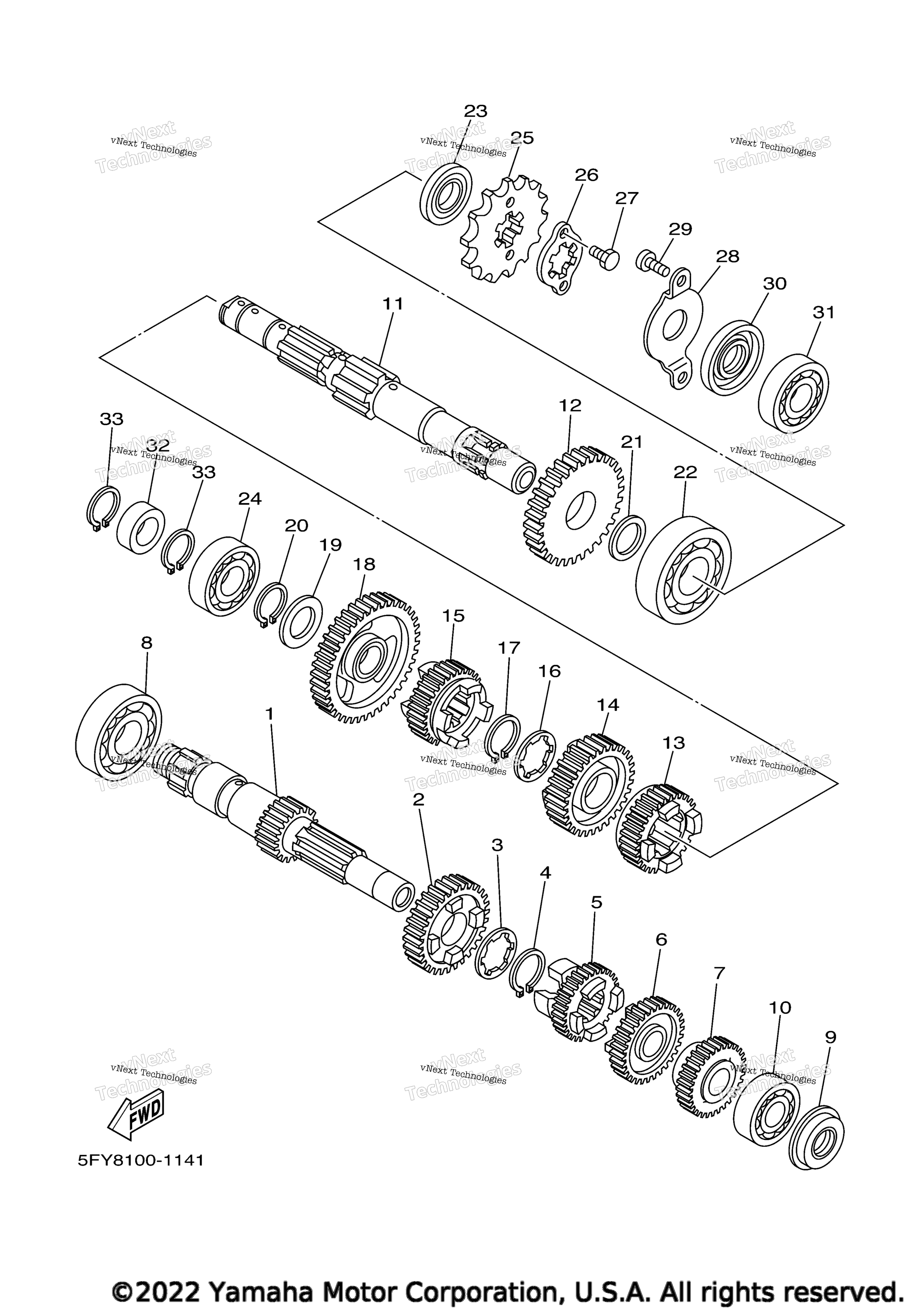

Схема трансмиссии для TW200 (TW200BC1) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Axle, Main (12T) art. 15A-17411-01-00
По запросу
2
Gear, 5Th Pinion (28T) art. 15A-17151-01-00
По запросу
3
Washer art. 90209-16209-00
По запросу
4
Стопрная шайба Yamaha art. 93410-20038-00
По запросу
5
Gear, 2Nd Pinion (22T) art. 5H0-17121-01-00
По запросу
6
Gear, 4Th Pinion (25T) art. 15A-17141-00-00
По запросу
7
Gear, 2Nd Pinion (19T) art. 15A-17121-00-00
По запросу
8
Bearing art. 93306-20461-00
По запросу
9
Oil Seal art. 93101-15101-00
По запросу
10
Подшипник Yamaha art. 93306-20211-00
от 290 ₽
11
Drive Axle Assy art. 2JX-17402-00-00
По запросу
12
Gear, 2Nd Wheel (34T) art. 15A-17221-00-00
По запросу
13
Gear, 4Th Wheel (26T) art. 15A-17241-00-00
По запросу
14
Gear, 3Rd Wheel (29T) art. 15A-17231-00-00
По запросу
15
Gear, 5Th Wheel (23T) art. 5MP-17261-00-00
По запросу
16
Washer art. 90209-18208-00
По запросу
17
Стопорное кольцо Yamaha 93604-20156-00 art. 93410-22039-00
от 882 ₽
18
Gear, 1St Wheel (34T) art. 15A-17211-01-00
По запросу
19
Washer, Plate art. 90201-17257-00
По запросу
20
Circlip art. 99009-17400-00
По запросу
21
Washer, Plate art. 90201-225M9-00
По запросу
22
Подшипник Yamaha art. 93306-20580-00
от 6 321 ₽
23
Oil Seal art. 93102-22389-00
По запросу
24
Подшипник Yamaha art. 93306-20332-00
По запросу
25
Звезда ведущая 14 зубьев Yamaha art. 93823-14149-00
от 2 100 ₽
26
Holder, Sprocket art. 2JX-17456-00-00
По запросу
27
Bolt art. 97027-05010-00
По запросу
28
Plate, Cover art. 2JX-17471-00-00
По запросу
29
Винт, головка поддона art. 98507-06010-00
По запросу
30
Oil Seal art. 93102-17187-00
По запросу
31
Подшипник Yamaha art. 93306-20335-00
По запросу
32
Spacer art. 90560-17368-00
По запросу
33
Circlip art. 99009-17400-00
По запросу
