модель 2012 года
- Модель V-max
- Код модели V MAX (VMX17BCB) CA

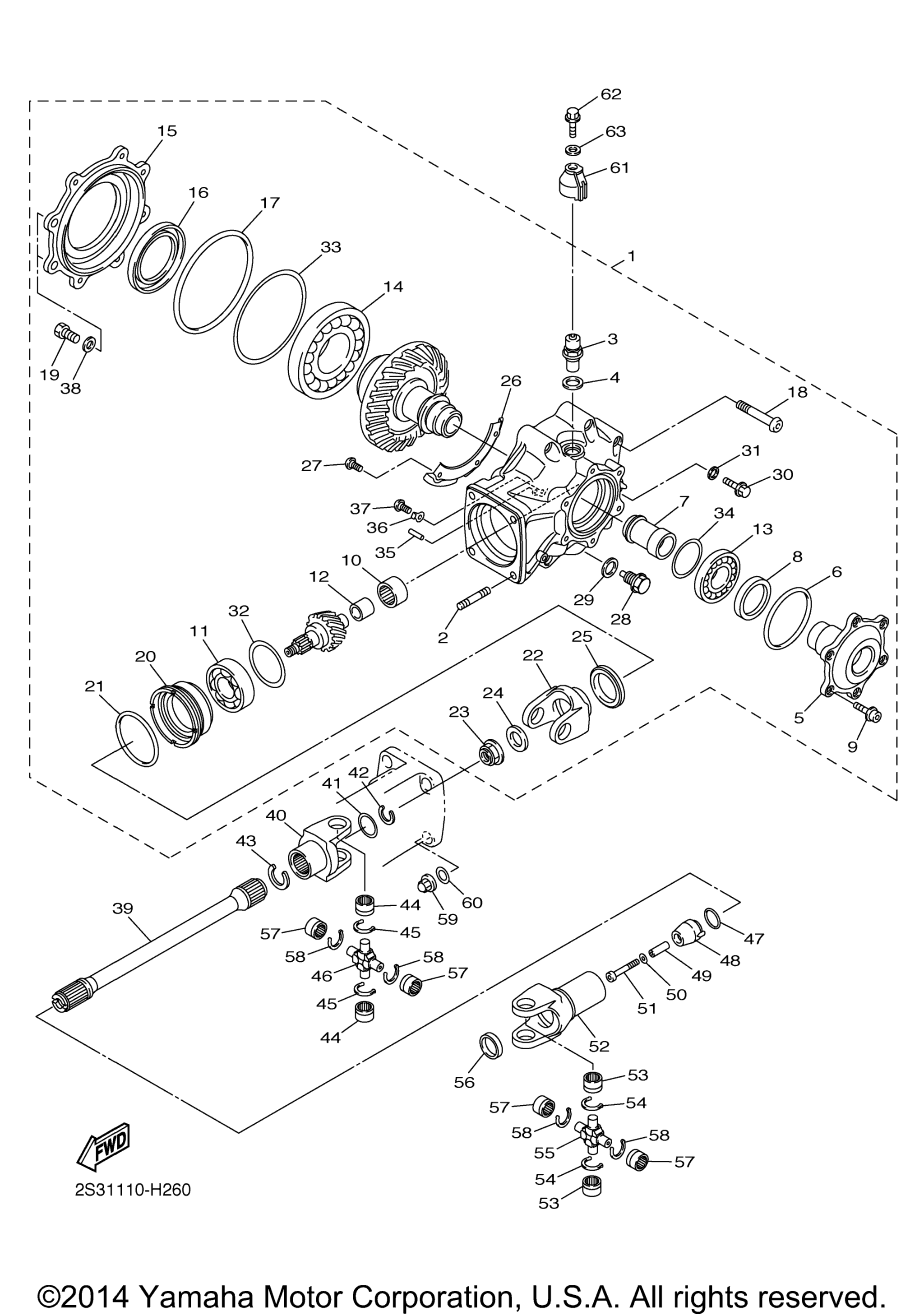

Схема приводного вала для V MAX (VMX17BCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Rear Axle Gear Case Assy art. 2S3-46101-00-00
По запросу
2
. .Bolt, Stud art. 90116-10061-00
По запросу
3
. .Breather Assy art. 2S3-17509-00-00
По запросу
4
. .Gasket art. 90430-22123-00
По запросу
5
. .Plate art. 2S3-46296-10-00
По запросу
6
Кольцо резиновое Yamaha art. 93210-92448-00
По запросу
7
. .Collar, Guide art. 2S3-46153-00-00
По запросу
8
. .Oil Seal art. 93102-48014-00
По запросу
9
. .Bolt, Hexagon Socket Head art. 90110-06333-00
По запросу
10
. .Bearing art. 93311-62592-00
По запросу
11
. .Bearing art. 93306-20724-00
По запросу
12
. .Race, Inner art. 2S3-46122-00-00
По запросу
13
Подшипник вариатора Yamaha art. 93316-01003-00
от 690 ₽
14
. .Bearing art. 93316-01901-00
По запросу
15
. .Housing, Bearing art. 2S3-46152-00-00
По запросу
16
. .Oil Seal art. 93102-80008-00
По запросу
17
Уплотнительное кольцо Yamaha art. 93211-594A4-00
от 3 066 ₽
18
. .Bolt, Button Head art. 92014-08060-00
По запросу
19
. .Bolt art. 90101-12037-00
По запросу
20
. .Retainer, Bearing art. 2S3-46125-00-00
По запросу
21
. .O-Ring art. 93210-86003-00
По запросу
22
. Yoke, Joint art. 2S3-17556-01-00
По запросу
23
. .Nut art. 90179-20015-00
По запросу
24
. .Washer, Conical Spring art. 90208-22004-00
По запросу
25
. .Oil Seal art. 93102-45014-00
По запросу
26
. .Plate, Cover art. 2S3-46114-00-00
По запросу
27
. .Screw art. 90149-06030-00
По запросу
28
. .Plug, Straight Screw art. 90340-14004-00
По запросу
29
Прокладка сливной пробки Yamaha art. 214-11198-01-00
от 340 ₽
30
. Bolt, Flg.(Small Head) art. 95024-06014-00
По запросу
31
Прокладка art. 90430-06166-00
от 473 ₽
32
. .Shim, Thrust (T0.45) UR art. 2S3-46119-30-00
По запросу
32
. .Shim, Thrust (T0.4) UR art. 2S3-46119-20-00
По запросу
32
. .Shim, Thrust (T0.3) UR art. 2S3-46119-10-00
По запросу
32
. .Shim, Thrust (T0.15) UR art. 2S3-46119-00-00
По запросу
32
. .Shim, Thrust (T0.5) UR art. 2S3-46119-40-00
По запросу
32
. .Shim, Thrust (T0.6) UR art. 2S3-46119-50-00
По запросу
32
. .Shim, Thrust (T0.2) UR art. 2S3-46119-60-00
По запросу
32
. .Shim, Thrust (T0.25) UR art. 2S3-46119-70-00
По запросу
33
. .Shim, Ring Gear (T0.25) UR art. 2S3-46117-30-00
По запросу
33
. .Shim, Ring Gear (T0.2) UR art. 2S3-46117-20-00
По запросу
33
. .Shim, Ring Gear (T0.3) UR art. 2S3-46117-40-00
По запросу
33
. .Shim, Ring Gear (T0.5) UR art. 2S3-46117-80-00
По запросу
33
. .Shim, Ring Gear (T0.45) UR art. 2S3-46117-70-00
По запросу
33
. .Shim, Ring Gear (T0.4) UR art. 2S3-46117-60-00
По запросу
33
. .Shim, Ring Gear (T0.35) UR art. 2S3-46117-50-00
По запросу
33
. .Shim, Ring Gear (T0.1) UR art. 2S3-46117-00-00
По запросу
33
. .Shim, Ring Gear (T0.15) UR art. 2S3-46117-10-00
По запросу
34
. .Washer, Thrust (T1.3) UR art. 2S3-46118-10-00
По запросу
34
. .Washer, Thrust (T2.1) UR art. 2S3-46118-90-00
По запросу
34
. .Washer, Thrust (T2.0) UR art. 2S3-46118-80-00
По запросу
34
. .Washer, Thrust (T1.9) UR art. 2S3-46118-70-00
По запросу
34
. .Washer, Thrust (T1.8) UR art. 2S3-46118-60-00
По запросу
34
. .Washer, Thrust (T1.7) UR art. 2S3-46118-50-00
По запросу
34
. .Washer, Thrust (T1.6) UR art. 2S3-46118-40-00
По запросу
34
. .Washer, Thrust (T1.5) UR art. 2S3-46118-30-00
По запросу
34
. .Washer, Thrust (T1.4) UR art. 2S3-46118-20-00
По запросу
34
. .Washer, Thrust (T1.2) UR art. 2S3-46118-00-00
По запросу
35
. .Pin, Dowel art. 93605-23164-00
По запросу
36
. .Holder art. 2S3-46862-00-00
По запросу
37
. .Screw art. 90149-06030-00
По запросу
38
. .Washer, Plate art. 90201-12033-00
По запросу
39
Shaft, Drive art. 2S3-46172-01-00
По запросу
40
Yoke, Joint art. 2S3-17556-01-00
По запросу
41
.Washer, Plate art. 90201-29M01-00
По запросу
42
Circlip art. 99009-28400-00
По запросу
43
Circlip art. 93440-32194-00
По запросу
44
.Bearing art. 93399-99965-00
По запросу
45
.Circlip art. 93440-23197-00
По запросу
46
..Spider art. 1YW-46187-10-00
По запросу
47
Уплотнительное кольцо нижнего вала КПП Yamaha art. 93210-28763-00
По запросу
48
Cap art. 2S3-46231-00-00
По запросу
49
Collar art. 90387-06235-00
По запросу
50
Шайба Yamaha art. 92990-06200-00
от 473 ₽
51
Bolt, Hexagon Socket Head art. 91317-06045-00
По запросу
52
Yoke, Joint art. 2S3-46186-00-00
По запросу
53
.Bearing art. 93399-99965-00
По запросу
54
.Circlip art. 93440-23197-00
По запросу
55
..Spider art. 1YW-46187-10-00
По запросу
56
Plug art. 90331-37001-00
По запросу
57
.Bearing art. 93399-99965-00
По запросу
58
.Circlip art. 93440-23197-00
По запросу
59
Nut, Crown art. 90176-10075-00
По запросу
60
Шайба Yamaha art. 92990-10600-00
от 368 ₽
61
Cover 1 art. 2S3-4613F-00-00
По запросу
62
Bolt, Flange (Small Head) art. 95024-06020-00
По запросу
63
Шайба Yamaha art. 90430-06014-00
По запросу
