модель 2012 года
- Модель V-max
- Код модели V MAX (VMX17BCB) CA

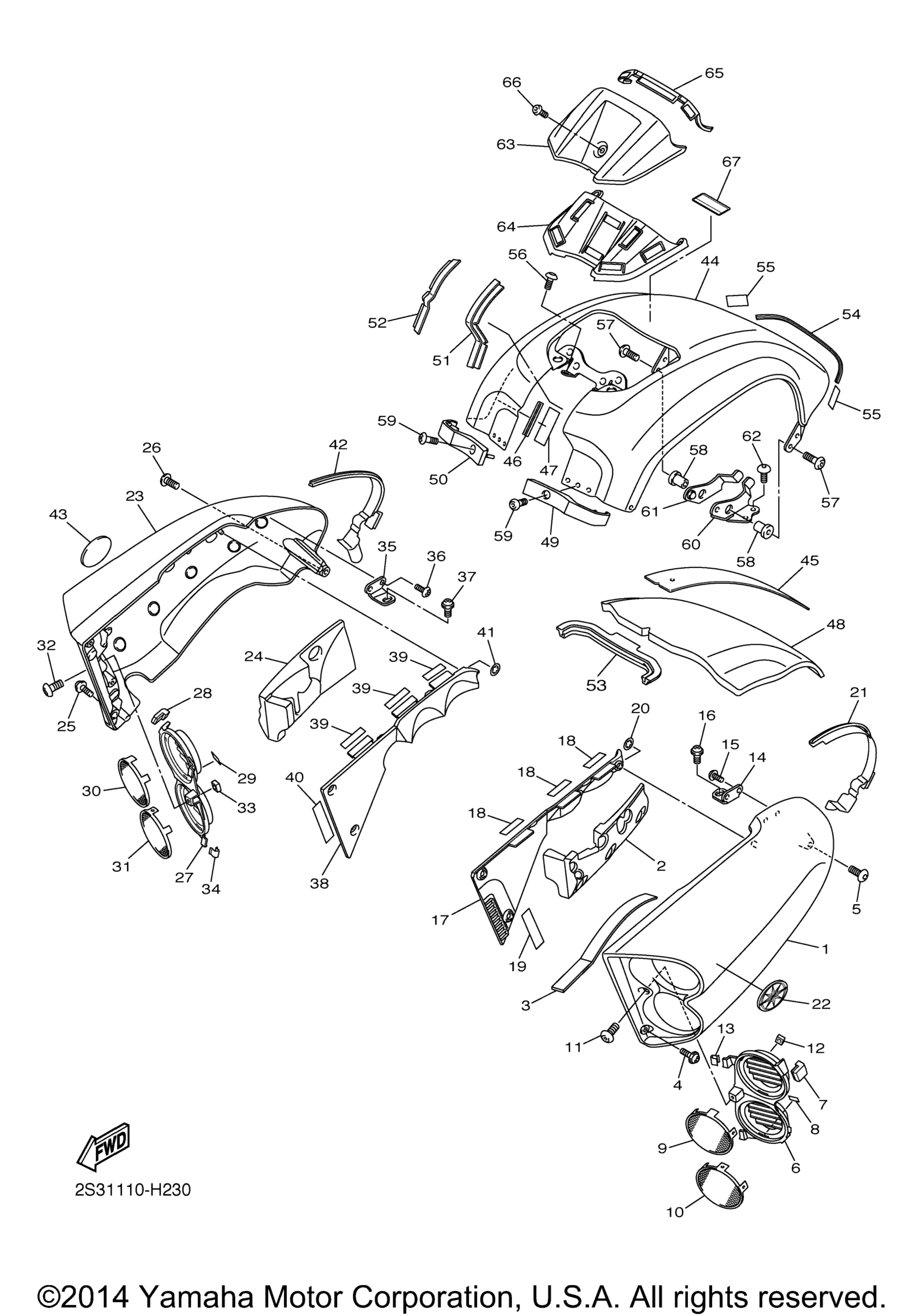

Схема боковой крышки для V MAX (VMX17BCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Side 1 S8 art. 2S3-21711-00-P0
По запросу
2
Damper, Locating 1 art. 2S3-21778-00-00
По запросу
3
Damper art. 5C7-21649-00-00
По запросу
4
Bolt, Hex. Socket Button art. 90111-06015-00
По запросу
5
Bolt, Hex. Socket Button art. 90111-06041-00
По запросу
6
Panel 4 art. 2S3-2172H-00-00
По запросу
7
Damper, Locating 3 art. 2S3-2177M-00-00
По запросу
8
Пластина демпфирующая Yamaha art. 1HX-27415-00-00
от 788 ₽
9
Grill, Air Intake 1 art. 2S3-2837N-00-00
По запросу
10
Grill, Air Intake 2 art. 2S3-2837R-00-00
По запросу
11
Bolt, Button Head art. 92014-05012-00
По запросу
12
Nut, Square art. 90173-05006-00
По запросу
13
Guide art. 1FK-2171H-00-00
По запросу
14
Brkt 7 art. 2S3-2172U-00-00
По запросу
15
Bolt, Hex. Socket Button art. 90111-05032-00
По запросу
16
Bolt, Hex. Socket Button art. 90111-06009-00
По запросу
17
Panel, Inner 1 art. 2S3-2836K-00-00
По запросу
18
Seal 1 art. 2S3-21732-00-00
По запросу
19
Seal 4 art. 2S3-2173N-00-00
По запросу
20
Гайка пружинная Yamaha art. 90183-06008-00
от 987 ₽
21
Mole, Side Cover 1 art. 2S3-2171L-00-00
По запросу
22
Emblem 3D art. 2S3-2173B-00-00
По запросу
23
Cover, Side 2 S8 art. 2S3-21721-00-P0
По запросу
24
Damper, Locating 2 art. 2S3-21779-00-00
По запросу
25
Bolt, Hex. Socket Button art. 90111-06015-00
По запросу
26
Bolt, Hex. Socket Button art. 90111-06041-00
По запросу
27
Panel, 5 art. 2S3-2172J-00-00
По запросу
28
Damper, Locating 3 art. 2S3-2177M-00-00
По запросу
29
Пластина демпфирующая Yamaha art. 1HX-27415-00-00
от 788 ₽
30
Grill, Air Intake 1 art. 2S3-2837N-00-00
По запросу
31
Grill, Air Intake 2 art. 2S3-2837R-00-00
По запросу
32
Bolt, Button Head art. 92014-05012-00
По запросу
33
Nut, Square art. 90173-05006-00
По запросу
34
Guide art. 1FK-2171H-00-00
По запросу
35
Brkt 8 art. 2S3-2172V-00-00
По запросу
36
Bolt, Hex. Socket Button art. 90111-05032-00
По запросу
37
Bolt, Hex. Socket Button art. 90111-06009-00
По запросу
38
Panel, Inner 2 art. 2S3-2836L-00-00
По запросу
39
Seal 1 art. 2S3-21732-00-00
По запросу
40
Seal 4 art. 2S3-2173N-00-00
По запросу
41
Гайка пружинная Yamaha art. 90183-06008-00
от 987 ₽
42
Mole, Side Cover 2 art. 2S3-2171M-00-00
По запросу
43
Emblem 3D art. 2S3-2174B-00-00
По запросу
44
Cover, Top MBL2 art. 2S3-2171A-00-P4
По запросу
45
Reinf art. 2S3-2175G-00-00
По запросу
46
Mole 3 art. 2S3-28347-00-00
По запросу
47
Damper art. 2AL-84553-00-00
По запросу
48
Damper art. 2S3-28371-00-00
По запросу
49
Damper art. 2S3-2174X-00-00
По запросу
50
Damper art. 2S3-2174Y-00-00
По запросу
51
Mole, Side Cover 3 art. 2S3-2171N-00-00
По запросу
52
Mole, Side Cover 4 art. 2S3-2171R-00-00
По запросу
53
Mole, Side Cover 5 art. 2S3-2171T-00-00
По запросу
54
Mole, Side Cover 6 art. 2S3-2171U-00-00
По запросу
55
Damper art. 2AL-84553-00-00
По запросу
56
Bolt, Hex. Socket Button art. 90111-06138-00
По запросу
57
Bolt, Button Head art. 92017-06020-00
По запросу
58
Nut art. 90179-06524-00
По запросу
59
Bolt, Hex. Socket Button art. 90111-06132-00
По запросу
60
Bracket 3 art. 2S3-2172M-00-00
По запросу
61
Bracket 4 art. 2S3-2172N-00-00
По запросу
62
Bolt, Hex. Socket Button art. 90111-06041-00
По запросу
63
Cover, Meter art. 2S3-83559-00-00
По запросу
64
Mole 1 art. 2S3-28345-00-00
По запросу
65
Mole 2 art. 2S3-28346-00-00
По запросу
66
Bolt, Button Head art. 92014-06010-00
По запросу
67
Label, Caution art. 5GK-2118K-00-00
По запросу
