модель 2012 года
- Модель WR250F
- Код модели WR250F (WR250FB)

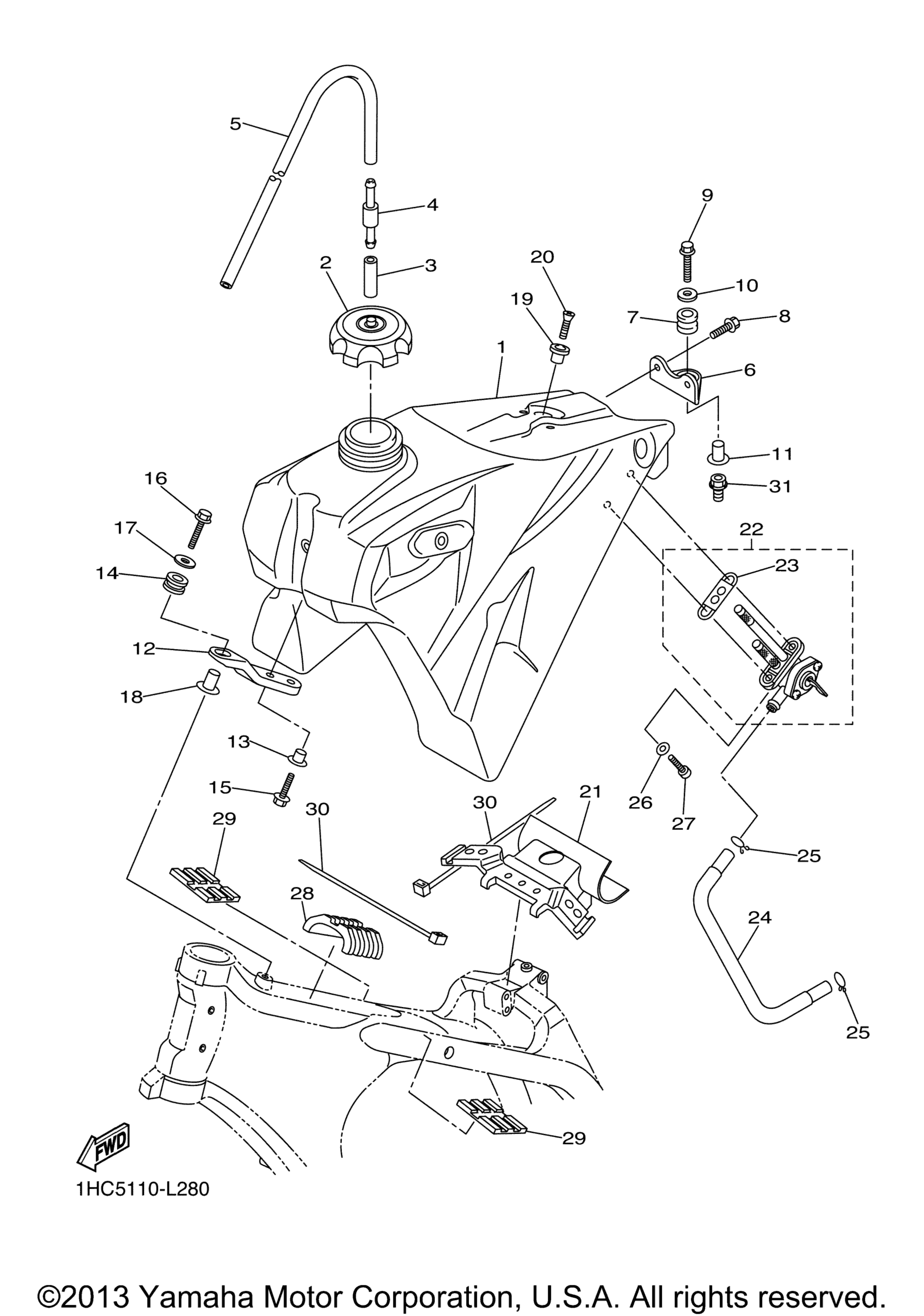

Схема топливного бака для WR250F (WR250FB)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp art. 5TJ-24110-J0-00
По запросу
2
Cap Assy art. 5NY-24610-10-00
По запросу
3
Hose (L30) art. 90445-09027-00
По запросу
4
Pipe Joint Assy art. 3XJ-24380-00-00
По запросу
5
Hose art. 90445-092K1-00
По запросу
6
Holder, Damper art. 5XE-24144-00-00
По запросу
7
Grommet art. 90480-18549-00
По запросу
8
Bolt, Flange art. 90105-06107-00
По запросу
9
Bolt, Flange art. 90105-06111-00
По запросу
10
Washer, Plate art. 90201-06570-00
По запросу
11
Washer, Special art. 3JD-24186-00-00
По запросу
12
Holder art. 5UM-2419A-E0-00
По запросу
13
Collar art. 90387-06090-00
По запросу
14
Grommet art. 5XC-24339-90-00
По запросу
15
Bolt, Flange art. 90105-06107-00
По запросу
16
Bolt, Flange art. 90105-06111-00
По запросу
17
Washer, Plate art. 90201-06570-00
По запросу
18
Collar art. 90387-06065-00
По запросу
19
Bracket, Seat art. 4EW-2412F-00-00
По запросу
20
Screw, Flat Head art. 98702-06025-00
По запросу
21
Damper, Locating 1 art. 5UM-24181-E0-00
По запросу
22
Fuel Cock Assy 1 art. 5UM-24500-F0-00
По запросу
23
. .Gasket art. 1P6-24512-10-00
По запросу
24
Pipe, Fuel 1 art. 5UM-24311-J0-00
По запросу
25
Clip art. 90467-100A1-00
По запросу
26
Washer, Plate art. 90202-05187-00
По запросу
27
Screw art. 90149-06108-00
По запросу
28
Damper, Locating 2 art. 5XC-24182-90-00
По запросу
29
Damper, Locating 3 art. 5XC-24183-90-00
По запросу
30
Clamp art. 90464-15152-00
По запросу
31
Nut art. 1C3-21244-20-00
По запросу
