модель 2012 года
- Модель WR250F
- Код модели WR250F (WR250FB)

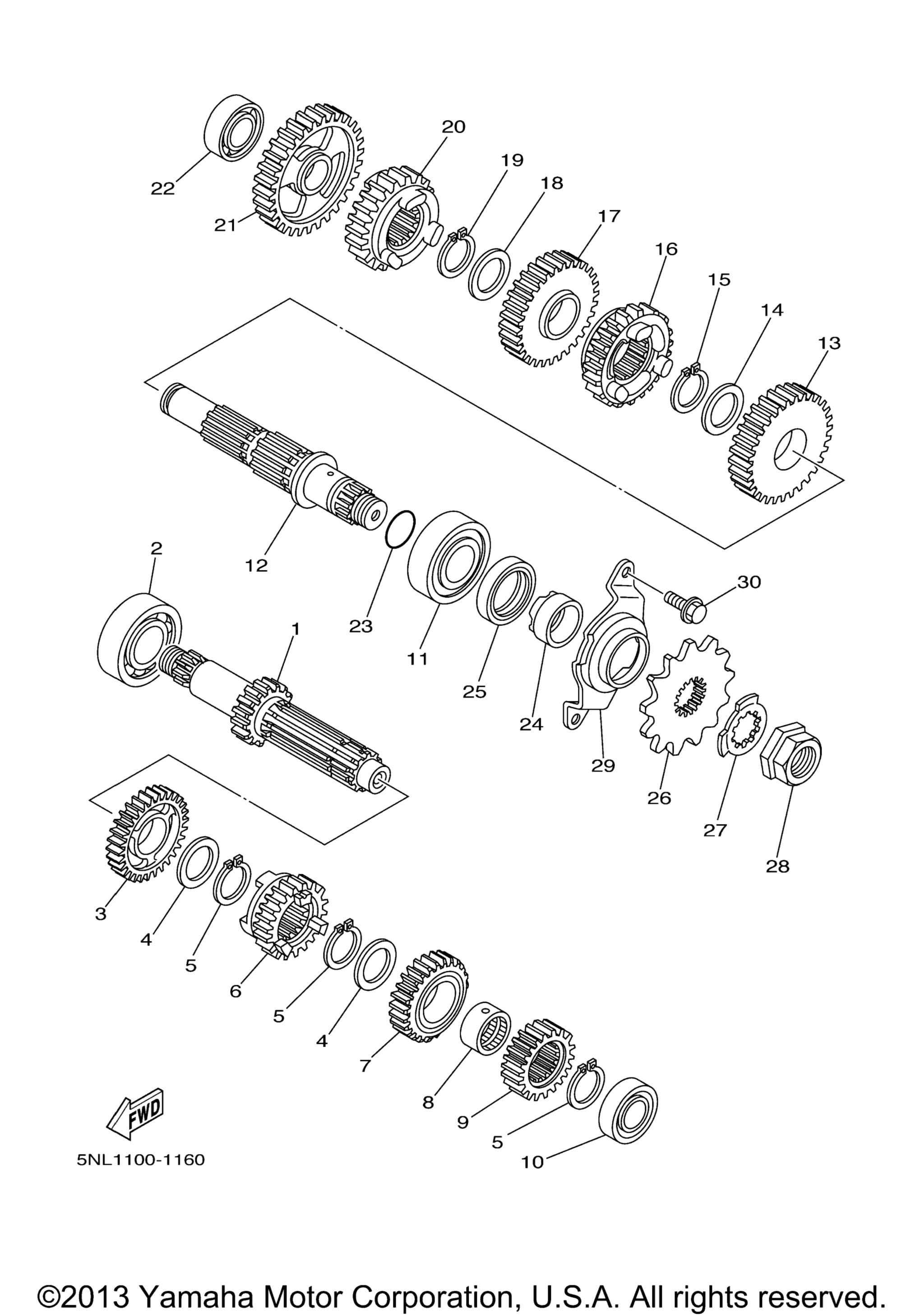

Схема трансмиссии для WR250F (WR250FB)
Схема
Детали
Номер
Наименование детали
Цена
1
Axle, Main (13T) art. 5UM-17411-00-00
По запросу
2
Bearing art. 93306-20447-00
По запросу
3
Gear,5Th Pinion (19T) art. 5UM-17151-00-00
По запросу
4
Washer art. 90209-20008-00
По запросу
5
Стопорное кольцо Yamaha 93604-20156-00 art. 93410-22039-00
от 882 ₽
6
Gear,3Rd Pinion (17T) art. 5UM-17131-00-00
По запросу
7
Gear, 4Th Pinion (21T) art. 5UM-17141-00-00
По запросу
8
Collar art. 90387-20006-00
По запросу
9
Gear, 2Nd Pinion (16T) art. 5NL-17121-00-00
По запросу
10
Bearing art. 93306-00320-00
По запросу
11
Bearing art. 93306-27209-00
По запросу
12
Drive Axle Assy art. 5NL-17402-01-00
По запросу
13
Gear, 2Nd Wheel (28T) art. 5NL-17221-00-00
По запросу
14
Washer art. 90209-23012-00
По запросу
15
Circlip art. 93410-26067-00
По запросу
16
Gear, 4Th Wheel (23T) art. 5UM-17241-00-00
По запросу
17
Gear,3Rd Wheel (23T) art. 5UM-17231-00-00
По запросу
18
Washer art. 90209-20008-00
По запросу
19
Стопорное кольцо Yamaha 93604-20156-00 art. 93410-22039-00
от 882 ₽
20
Gear,5Th Wheel (17T) art. 5UM-17251-00-00
По запросу
21
Gear,1St Wheel (31T) art. 5PH-17211-00-00
По запросу
22
Bearing art. 93306-00317-00
По запросу
23
O-Ring INCL. IN BOTTOM END GASKET KIT art. 93210-196A4-00
По запросу
24
Collar art. 90387-22001-00
По запросу
25
Oil Seal INCL. IN BOTTOM END GASKET KIT art. 93102-28010-00
По запросу
26
Sprocket, Drive (13T) art. 9383B-13218-00
По запросу
27
Washer, Lock art. 90215-20003-00
По запросу
28
Nut art. 90179-18001-00
По запросу
29
Plate, Cover art. 5NL-17471-10-00
По запросу
30
Болт Yamaha art. 95022-06012-00
По запросу
