модель 2012 года
- Модель XT250
- Код модели XT250 (XT250BC) CA

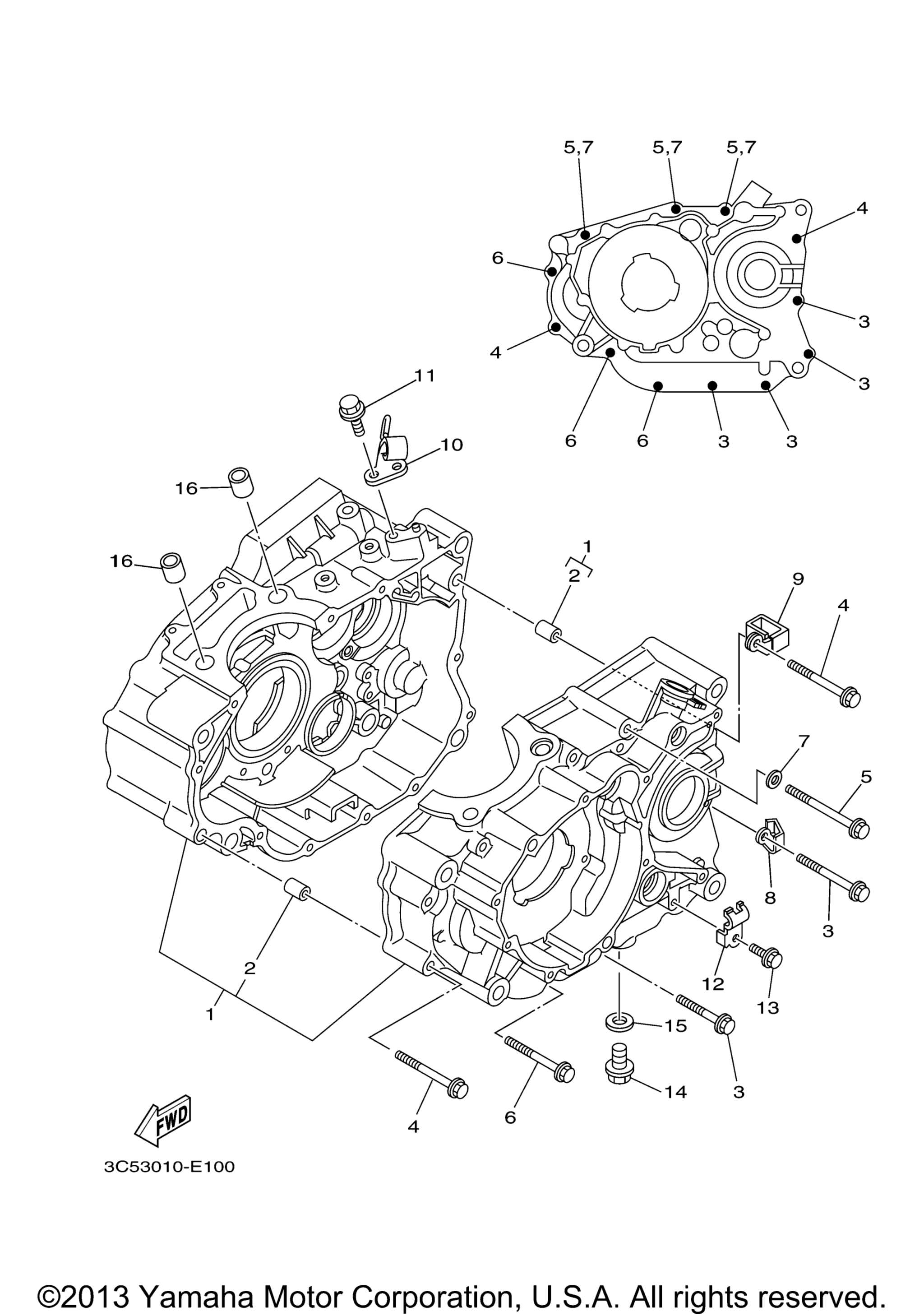

Схема картера для XT250 (XT250BC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assy art. 3C5-15100-03-00
По запросу
2
Палец Yamaha art. 99530-10114-00
По запросу
3
Bolt, Flange (Small Head) art. 95024-06045-00
По запросу
4
Bolt, Flange (Small Head) art. 95024-06060-00
По запросу
5
Bolt, Flange (Small Head) art. 95024-06070-00
По запросу
6
Bolt, Flange (Small Head) art. 95024-06055-00
По запросу
7
Шайба Yamaha art. 90430-06014-00
По запросу
8
Clamp art. 90462-08225-00
По запросу
9
Clamp art. 90461-08001-00
По запросу
10
Holder, Clutch Cable art. 5XT-15441-02-00
По запросу
11
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
12
Clamp art. 90462-10043-00
По запросу
13
Болт Yamaha art. 95022-06010-00
По запросу
14
Пробка сливная Yamaha art. 90340-12006-00
По запросу
15
Gasket art. 90430-12213-00
По запросу
16
Направляющая цилиндра Yamaha art. 99530-14016-00
По запросу
