модель 2012 года
- Модель XT250
- Код модели XT250 (XT250BC) CA

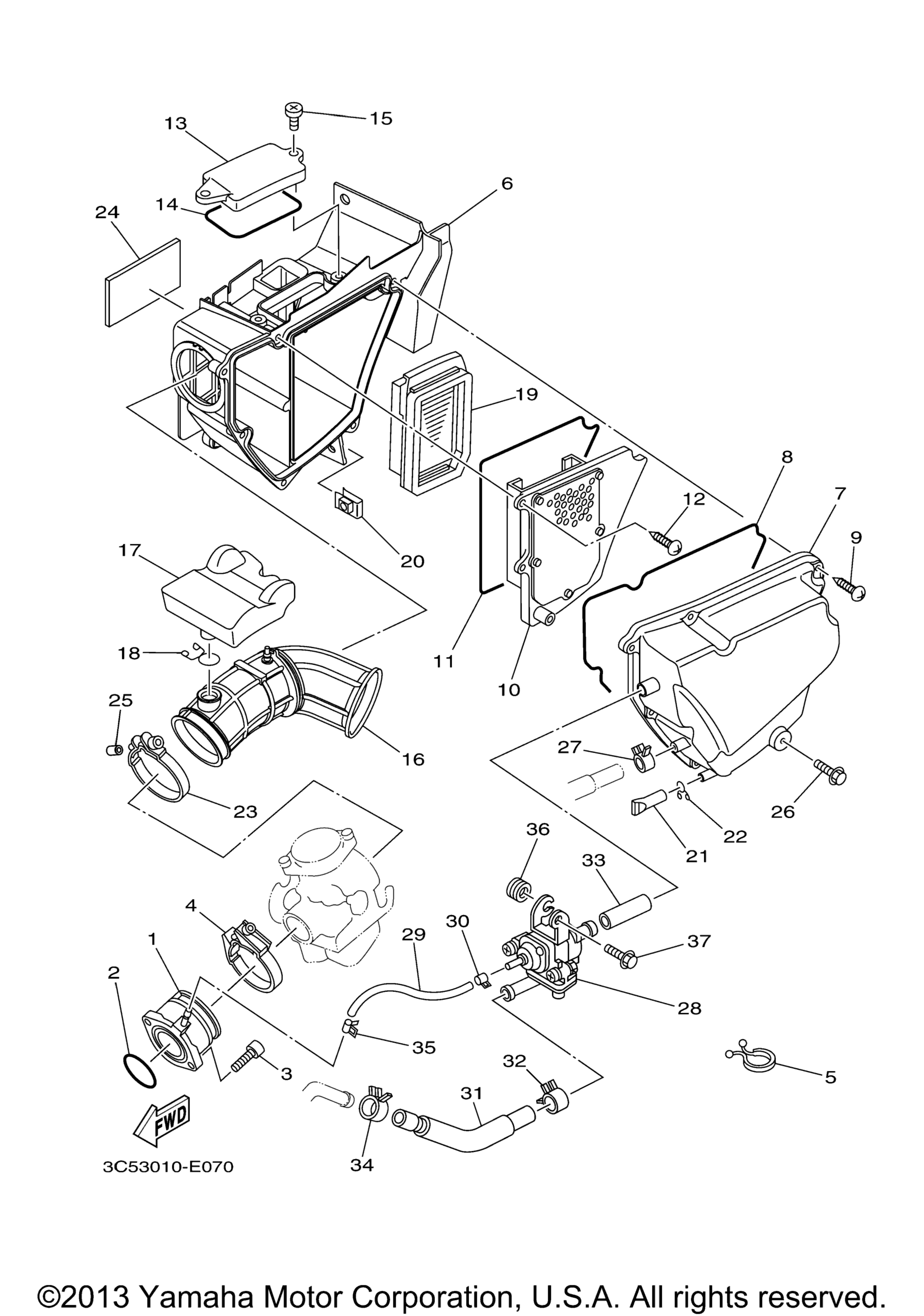

Схема впускной системы для XT250 (XT250BC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Joint, Carburetor 1 art. 5XT-13586-00-00
По запросу
2
O-Ring art. 93210-35537-00
По запросу
3
Болт Yamaha art. 91314-06020-00
от 263 ₽
4
Hose Clamp Assy art. 90450-47002-00
По запросу
5
Clamp art. 90464-25267-00
По запросу
6
Air Cleaner Case Assy art. 5XT-14401-21-00
По запросу
7
Case, Air Cleaner 2 art. 5XT-14421-02-00
По запросу
8
Прокладка крышки корпуса воздушного фильтра Yamaha art. 1VJ-14462-00-00
По запросу
9
.Screw, Tapping art. 97707-50025-00
По запросу
10
Plate, Element art. 5XT-14472-01-00
По запросу
11
Seal art. 51Y-14462-00-00
По запросу
12
Screw, Tapping art. 97707-50620-00
По запросу
13
Cap, Cleaner Case 1 art. 5XT-14412-01-00
По запросу
14
Seal art. 5XT-14457-00-00
По запросу
15
Screw, Bind art. 98907-06012-00
По запросу
16
Joint, Air Cleaner 1 art. 5XT-14453-01-00
По запросу
17
Chamber, Air art. 5XT-13581-00-00
По запросу
18
Clip art. 90467-18196-00
По запросу
19
Element, Air Cleaner art. 5XT-14451-00-00
По запросу
20
Nut, Spring art. 90183-06023-00
По запросу
21
Pipe, Drain art. 5XT-1443E-00-00
По запросу
22
Clip art. 90467-11106-00
По запросу
23
Hose Clamp Assy art. 90450-56001-00
По запросу
24
Damper, Plate 1 art. 5EJ-2414H-00-00
По запросу
25
Hose (L10) art. 90445-05N13-00
По запросу
26
Болт Yamaha art. 95817-06010-00
от 578 ₽
27
Clip art. 90467-11044-00
По запросу
28
Air Induction System Assy art. 5C1-14803-00-00
По запросу
29
Hose, Vacuum Sensing 1 art. 5XT-13542-00-00
По запросу
30
Clip art. 90467-08092-00
По запросу
31
Hose, Bend 1 art. 5C1-14881-00-00
По запросу
32
Clip art. 90467-13133-00
По запросу
33
Hose, Bend 2 art. 5C1-14882-01-00
По запросу
34
Clip art. 90467-14057-00
По запросу
35
Clip art. 90467-08092-00
По запросу
36
Grommet art. 90480-10334-00
По запросу
37
Bolt, Flange art. 95812-06010-00
от 578 ₽
