модель 2012 года
- Модель YZF-R1
- Код модели YZF-R1 (YZFR1BB)

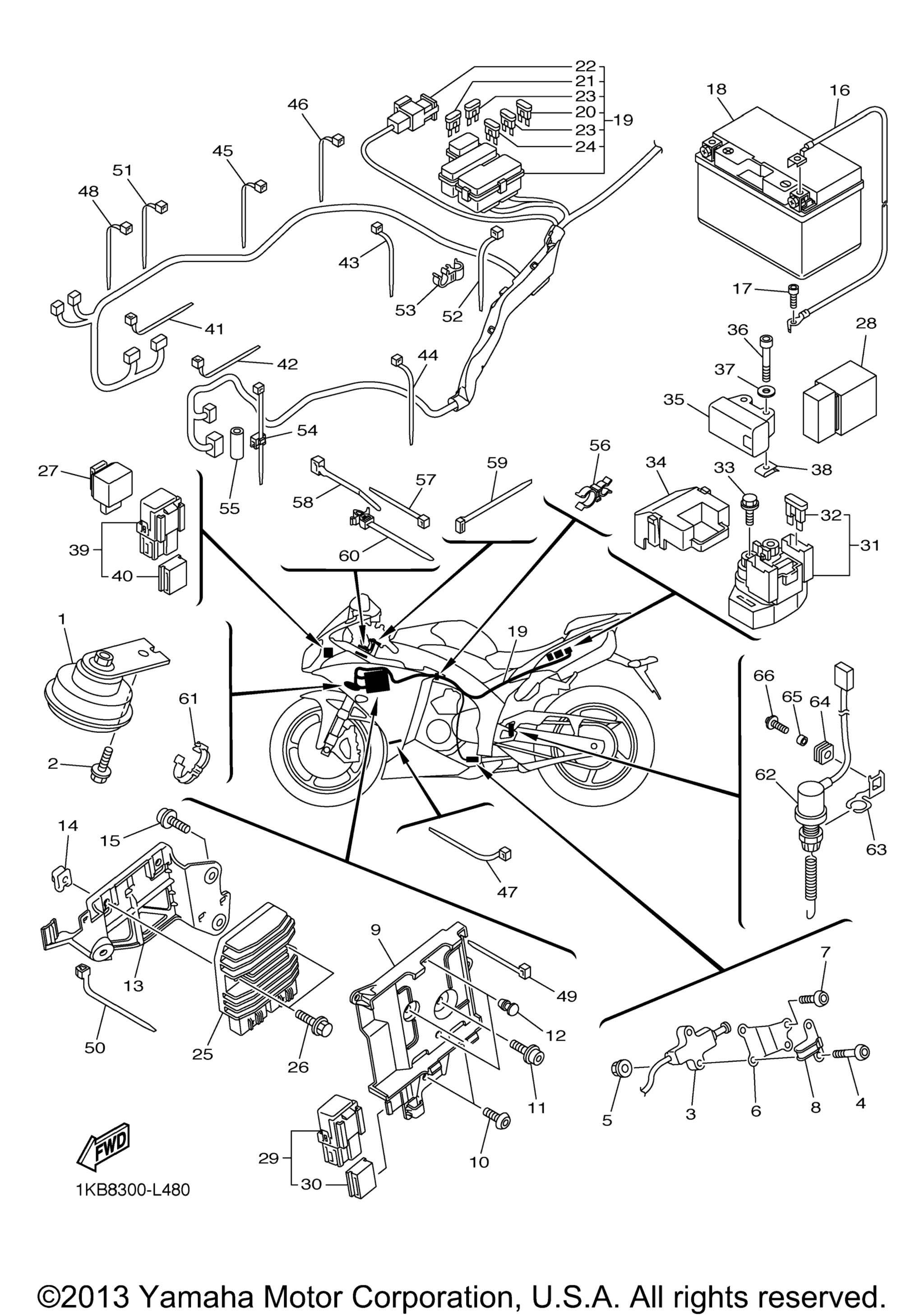

Схема электрооборудования 2 для YZF-R1 (YZFR1BB)
Схема
Детали
Номер
Наименование детали
Цена
1
Horn art. 14B-83371-00-00
По запросу
2
Болт с фланцем art. 95817-06012-00
По запросу
3
Switch, Side Stand art. 13S-82566-50-00
По запросу
4
Bolt, Button Head art. 92012-05025-00
По запросу
5
Гайка болта грузика вариатора Yamaha art. 95607-05200-00
По запросу
6
Bracket, Sensor 1 art. 14B-27961-00-00
По запросу
7
Bolt, Button Head art. 92012-05016-00
По запросу
8
Holder art. 14B-27911-00-00
По запросу
9
Bracket 5 art. 14B-2836H-00-00
По запросу
10
Bolt, Hex. Socket Button art. 90111-06119-00
По запросу
11
Bolt, Hexagon Socket Head art. 90110-06245-00
По запросу
12
Plug art. 90338-07180-00
По запросу
13
Bracket 6 art. 14B-2836J-00-00
По запросу
14
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
15
Bolt, Hexagon Socket Head art. 90110-06245-00
По запросу
16
Wire, Minus Lead art. 14B-82116-00-00
По запросу
17
Болт Yamaha art. 91317-06012-00
По запросу
18
Battery Assy (Yuasa Ytz10s) art. YTZ-10S00-00-00
По запросу
19
Wire Harness Assy art. 1KB-82590-11-00
По запросу
20
Предохранитель 15А art. 67F-82151-50-00
По запросу
21
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
22
. .Fuse (50A) art. 5JW-82151-10-00
По запросу
23
. .Fuse (7.5A-Bl) art. 5JJ-82151-00-00
По запросу
24
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
25
Реле регулятор напряжения Yamaha art. 1D7-81960-01-00
от 34 900 ₽
26
Bolt, Flange art. 90105-06148-00
По запросу
27
Flasher Relay Assy art. 4MY-83350-03-00
По запросу
28
Relay Assy (5Vk-40) art. 5VK-81950-42-00
По запросу
29
Relay Assy (5Jj-20) art. 5JJ-81950-20-00
По запросу
30
. .Holder, Relay art. 5JJ-81952-00-00
По запросу
31
Реле стартера Yamaha art. 2C0-81940-00-00
По запросу
32
. .Fuse (15A-Blue) art. 36Y-82151-00-00
По запросу
33
Болт Yamaha art. 95022-06008-00
от 168 ₽
34
Cover, Lead Wire art. 5SL-82119-10-00
По запросу
35
Sensor, Lean Angle art. 5VU-82576-02-00
По запросу
36
Bolt, Hexagon Socket Head art. 91312-04025-00
По запросу
37
Washer, Plate art. 90201-047A2-00
По запросу
38
Nut, Spring art. 90183-04039-00
По запросу
39
Relay Assy (5Jj-20) art. 5JJ-81950-20-00
По запросу
40
. .Holder, Relay art. 5JJ-81952-00-00
По запросу
41
Зажим art. 90464-15195-00
По запросу
42
Зажим art. 90464-15195-00
По запросу
43
Clamp art. 90465-13M11-00
По запросу
44
Clamp art. 90464-16061-00
По запросу
45
Clamp art. 90464-16061-00
По запросу
46
Clamp art. 90464-13077-00
По запросу
47
Зажим art. 90464-15195-00
По запросу
48
Зажим art. 90464-15195-00
По запросу
49
Clamp art. 90465-13M11-00
По запросу
50
Зажим art. 90464-15195-00
По запросу
51
Clamp art. 90464-13077-00
По запросу
52
Clamp art. 90464-13077-00
По запросу
53
Clamp art. 90464-12009-00
По запросу
54
Clamp art. 90464-36004-00
По запросу
55
Hose (L30) art. 90445-10365-00
По запросу
56
Clamp art. 90464-21256-00
По запросу
57
Хомут Yamaha art. 90465-10098-00
от 368 ₽
58
Хомут Yamaha art. 90465-10098-00
от 368 ₽
59
Clamp art. 90464-59001-00
По запросу
60
Хомут с фиксатором art. 90464-10112-00
По запросу
61
Clamp art. 90464-14003-00
По запросу
62
Stop Switch Assy art. 14B-82530-01-00
По запросу
63
Stay, Stop Switch art. 14B-2144G-00-00
По запросу
64
Grommet art. 90480-12607-00
По запросу
65
Collar art. 90387-06M16-00
По запросу
66
Screw, With Washer art. 90159-06082-00
По запросу
