модель 2012 года
- Модель YZF-R1
- Код модели YZF-R1 (YZFR1BB)

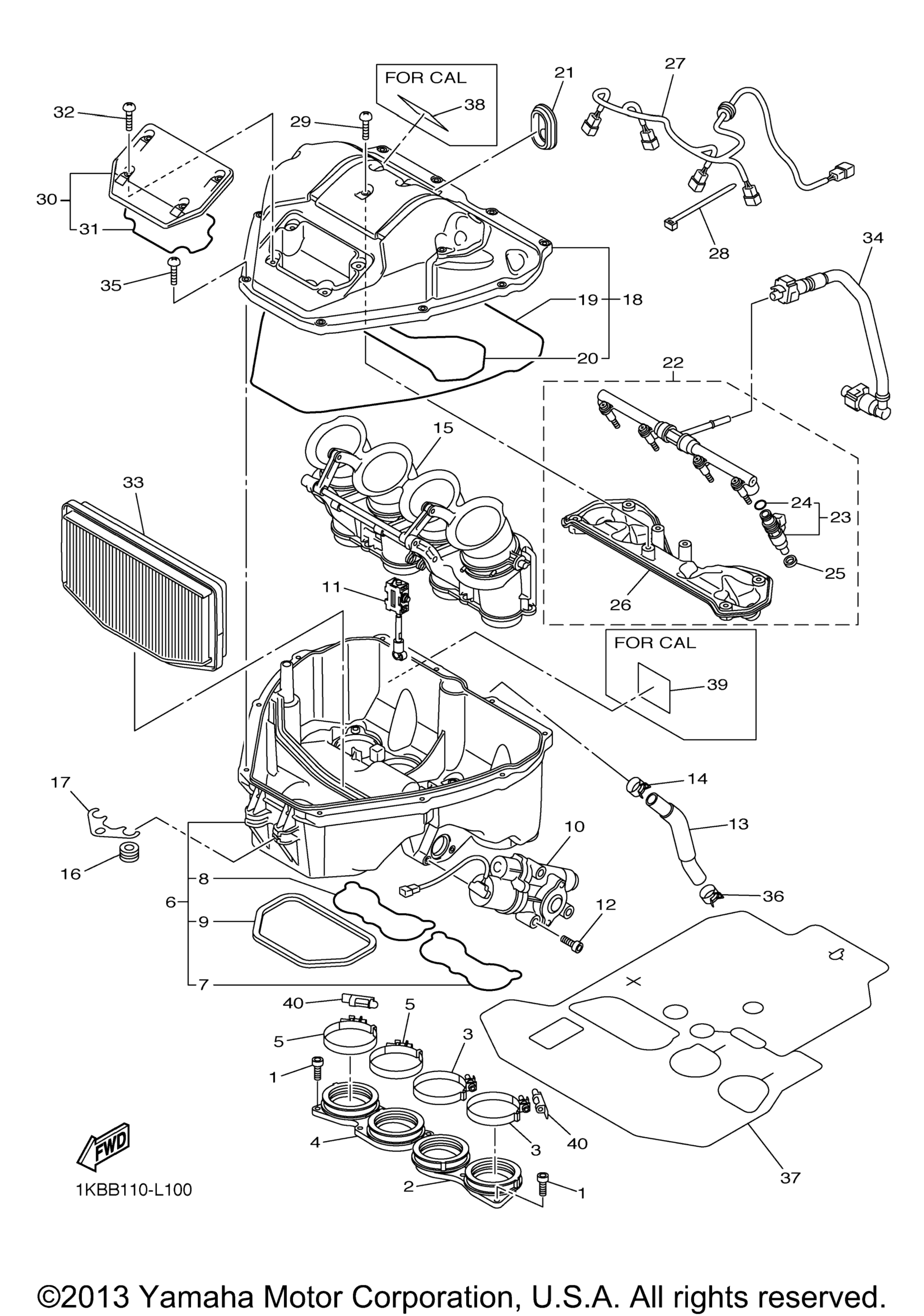

Схема впускной системы для YZF-R1 (YZFR1BB)
Схема
Детали
Номер
Наименование детали
Цена
1
Болт Yamaha art. 91317-06016-00
По запросу
2
Joint art. 14B-13595-00-00
от 1 490 ₽
3
Hose Clamp Assy art. 90450-60004-00
По запросу
4
Joint, Carburetor 2 art. 14B-13596-00-00
от 1 490 ₽
5
Hose Clamp Assy art. 90450-60004-00
По запросу
6
Case, Air Cleaner 1 art. 14B-14411-01-00
По запросу
7
. .Seal art. 14B-14457-00-00
По запросу
8
. .Seal art. 14B-14462-00-00
По запросу
9
. .Damper 1 art. 14B-14425-00-00
По запросу
10
Geared Motor Comp. 2 art. 14B-85870-01-00
По запросу
11
Shaft Assy art. 14B-14490-00-00
По запросу
12
Bolt, Hexagon Socket Head art. 90110-05045-00
По запросу
13
Pipe, Breather 2 art. 14B-15393-00-00
По запросу
14
Clip art. 90467-160A2-00
По запросу
15
Joint Assy art. 14B-1440B-00-00
По запросу
16
Grommet art. 14B-14445-00-00
По запросу
17
Stay 1 art. 14B-14498-00-00
По запросу
18
Case, Air Cleaner 2 art. 14B-14421-01-00
По запросу
19
. .Seal art. 14B-14452-00-00
По запросу
20
. .Seal art. 14B-1446R-00-00
По запросу
21
Grommet art. 13S-14445-01-00
По запросу
22
Cap Assy, Air Cleaner art. 14B-14402-01-00
По запросу
23
. Injector art. 14B-13761-10-00
По запросу
24
Кольцо резиновое Yamaha art. 5PS-14147-00-00
По запросу
25
Прокладка Yamaha art. 8FP-13556-00-00
от 1 701 ₽
26
. .Cap, Injector art. 14B-13767-01-00
По запросу
27
Wire, Sub-Lead art. 14B-82318-00-00
По запросу
28
Clamp art. 90464-16061-00
По запросу
29
Bolt, Button Head art. 92012-05014-00
По запросу
30
Cap, Cleaner Case 1 art. 14B-14412-01-00
По запросу
31
. .Seal art. 14B-14467-00-00
По запросу
32
Screw, Bind art. 98902-05014-00
По запросу
33
Element, Air Cleaner art. 14B-14451-01-00
По запросу
34
Pipe, Fuel 2 art. 14B-13972-00-00
По запросу
35
Screw, Bind art. 98902-05020-00
По запросу
36
Clip art. 90467-160A2-00
По запросу
37
Protector, Heat art. 14B-12682-01-00
По запросу
38
Plate, Routing FOR CALIFORNIA art. 14B-21684-00-00
По запросу
39
Plate, Routing 2 FOR CALIFORNIA art. 14B-21686-00-00
По запросу
40
Cover 1 art. 2C0-13881-00-00
По запросу
