модель 2013 года
- Модель FZ1 / FZ1000
- Код модели FZ1 (FZS10DC) CA

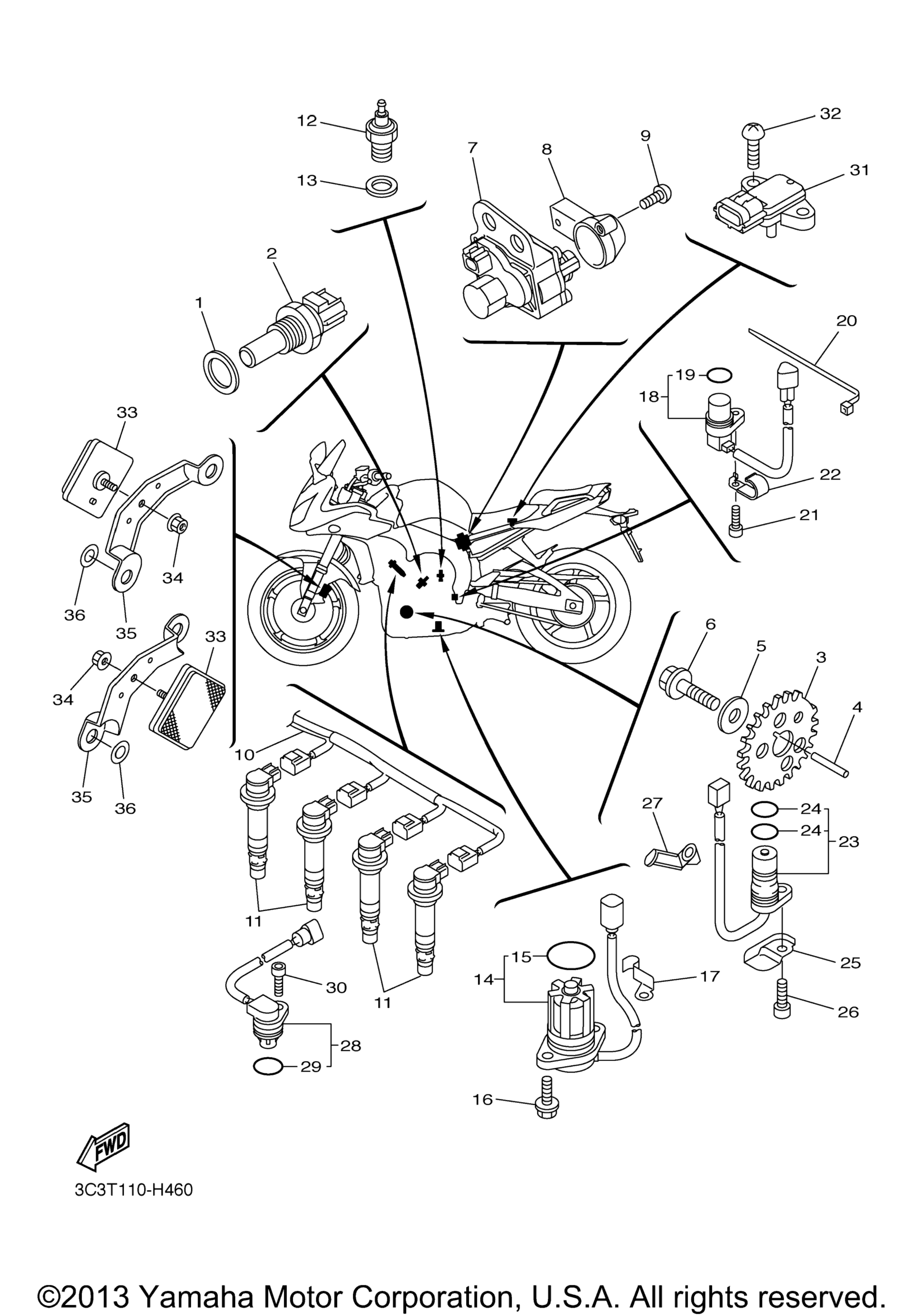

Схема электрооборудования 1 для FZ1 (FZS10DC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Шайба Yamaha art. 90201-12790-00
от 1 092 ₽
2
Датчик температуры Yamaha art. 8CC-85790-01-00
от 7 193 ₽
3
Rotor art. 2D1-81673-00-00
По запросу
4
Key, Straight art. 90282-03001-00
По запросу
5
Washer, Plate art. 90201-10039-00
По запросу
6
Bolt, Flange art. 90105-10290-00
По запросу
7
Servo Motor Assy art. 2D1-85820-01-00
По запросу
8
Cover, Servo Motor art. 5VY-85829-01-00
По запросу
9
.Screw, Tapping art. 97780-50514-00
По запросу
10
Wire, Sub Lead art. 2D1-82309-00-00
По запросу
11
Ignition Coil Assy art. 5VY-82310-00-00
По запросу
12
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
13
Прокладка art. 90430-10148-00
По запросу
14
Oil Level Gauge Assy art. 5VY-85720-00-00
По запросу
15
. .O-Ring art. 5VY-8A8E0-00-00
По запросу
16
Болт Yamaha art. 95022-06016-00
По запросу
17
Clamp art. 90465-08053-00
По запросу
18
Sensor, Speed art. 4XV-83755-04-00
По запросу
19
Кольцо уплотнительное , резиновое Yamaha art. 4D9-81168-00-00
По запросу
20
Clamp art. 90464-51001-00
По запросу
21
Болт Yamaha art. 91317-06016-00
По запросу
22
Clamp art. 90462-08057-00
По запросу
23
Pick-Up Assy art. 23P-81670-00-00
По запросу
24
. .O-Ring 1 art. 5VY-8A8E1-00-00
По запросу
25
Plate art. 5VY-15589-02-00
По запросу
26
Болт Yamaha art. 91317-06016-00
По запросу
27
Clamp art. 90465-08054-00
По запросу
28
Датчик положения распредвала Yamaha art. 5VY-85896-02-00
По запросу
29
Кольцо уплотнительное , резиновое Yamaha art. 4D9-81168-00-00
По запросу
30
Болт Yamaha art. 91314-06020-00
от 263 ₽
31
Датчик давления воздуха Yamaha art. 1WS-82380-00-00
По запросу
32
Screw, Tapping art. 97707-60520-00
По запросу
33
Reflector Assy art. 23V-85110-00-00
По запросу
34
Гайка art. 95707-05500-00
По запросу
35
Bracket, Reflector 1 art. 4XV-85112-00-00
По запросу
36
Washer, Plate art. 90201-08759-00
По запросу
