модель 2013 года
- Модель FZ1 / FZ1000
- Код модели FZ1 (FZS10DC) CA

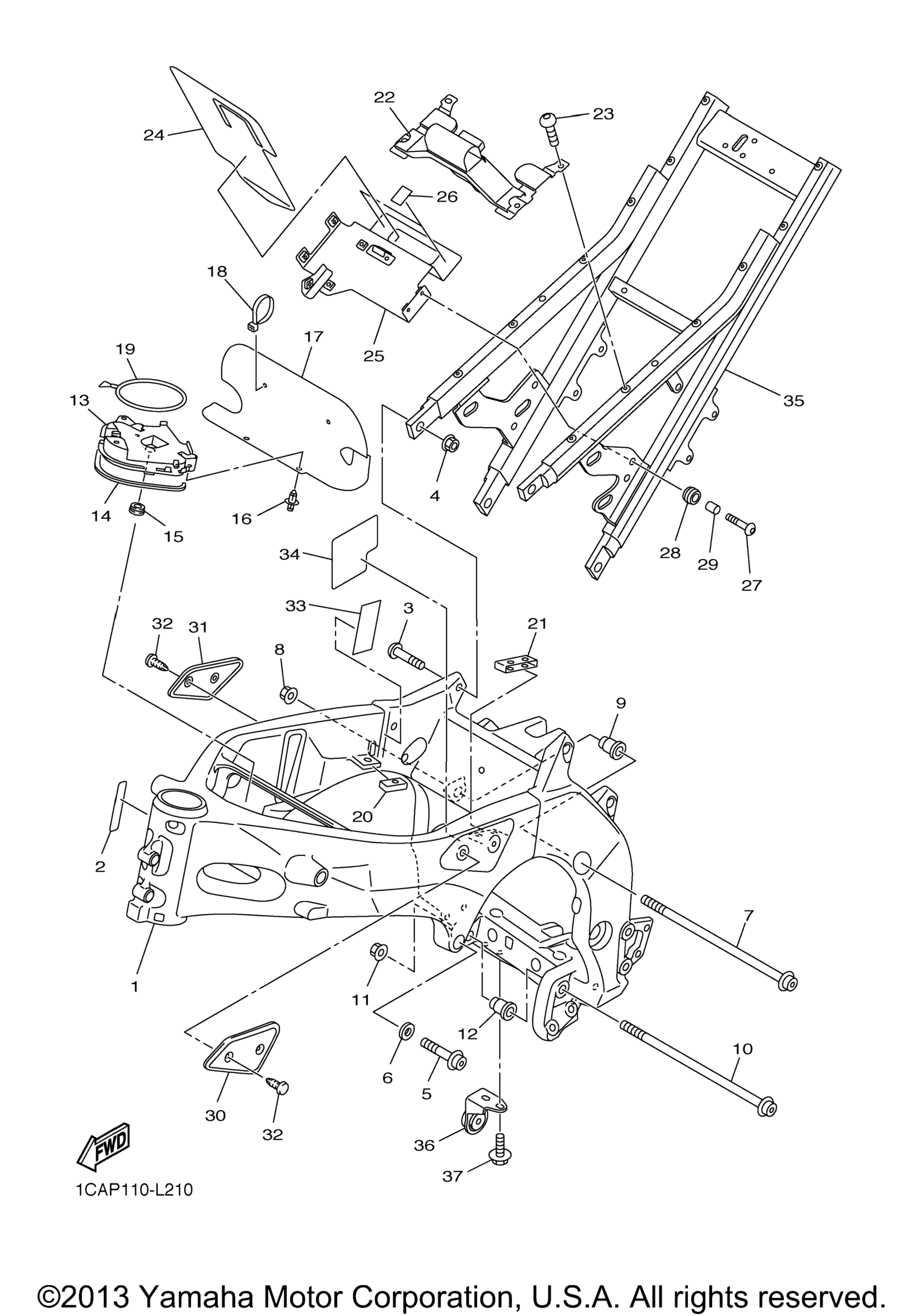

Схема рамы для FZ1 (FZS10DC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Frame Comp MBL2 art. 2D1-21110-23-P0
По запросу
1
Frame Comp MBL2 art. 2D1-21110-03-P0
По запросу
2
Protector, Frame Fr art. 2D1-2197E-00-00
По запросу
3
Screw, Pan Head art. 90157-10001-00
По запросу
4
Nut, Self-Locking art. 90185-10170-00
По запросу
5
Bolt, Flange (Small Head) art. 95024-10040-00
По запросу
6
Washer, Plate art. 90201-10020-00
По запросу
7
Bolt, Hexagon Socket Head art. 90110-10024-00
По запросу
8
Nut art. 90179-10025-00
По запросу
9
Bolt, Engine Adjusting art. 4C8-21495-00-00
По запросу
10
Bolt, Hexagon Socket Head art. 90110-10024-00
По запросу
11
Nut art. 90179-10025-00
По запросу
12
Bolt, Engine Adjusting art. 4C8-21495-00-00
По запросу
13
Cover 3 art. 2D1-2117N-00-00
По запросу
14
Damper art. 2D1-2174Y-00-00
По запросу
15
Grommet art. 90480-01333-00
По запросу
16
Rivet art. 90269-06001-00
По запросу
17
Protector art. 2D1-2117G-00-00
По запросу
18
Band art. 1UA-82591-00-00
По запросу
19
Band, Tool art. 3YX-21376-00-00
По запросу
20
Damper, Locating 4 art. 2D1-24184-00-00
По запросу
21
Damper, Locating 5 art. 2D1-24185-00-00
По запросу
22
Bracket, Tank Fitting art. 2D1-21345-01-00
По запросу
23
Screw art. 90149-06164-00
По запросу
24
Damper, Locating 3 art. 2D1-24183-01-00
По запросу
25
Bracket, Regulator art. 2D1-21287-01-00
По запросу
26
Damper 2 art. 5YU-21639-00-00
По запросу
27
Bolt, Hex. Socket Button art. 92012-06020-00
По запросу
28
Grommet art. 90480-14013-00
По запросу
29
Collar art. 90387-06026-00
По запросу
30
Cover, Side 1 art. 2D1-24129-00-00
По запросу
31
Cover, Side 2 art. 2D1-24139-00-00
По запросу
32
Rivet art. 90269-06003-00
По запросу
33
Damper art. 4PX-23426-00-00
По запросу
34
Seal 1 art. 39P-21575-00-00
По запросу
35
Rear Frame Comp MBL2 art. 2D1-21190-01-P0
По запросу
36
Bracket, Footrest 2 art. 2D1-27425-02-00
По запросу
37
Болт с фланцем art. 95817-08016-00
По запросу
