модель 2013 года
- Модель Royal Star
- Код модели ROYAL STAR VENTURE S (XVZ13TFSDC) CA

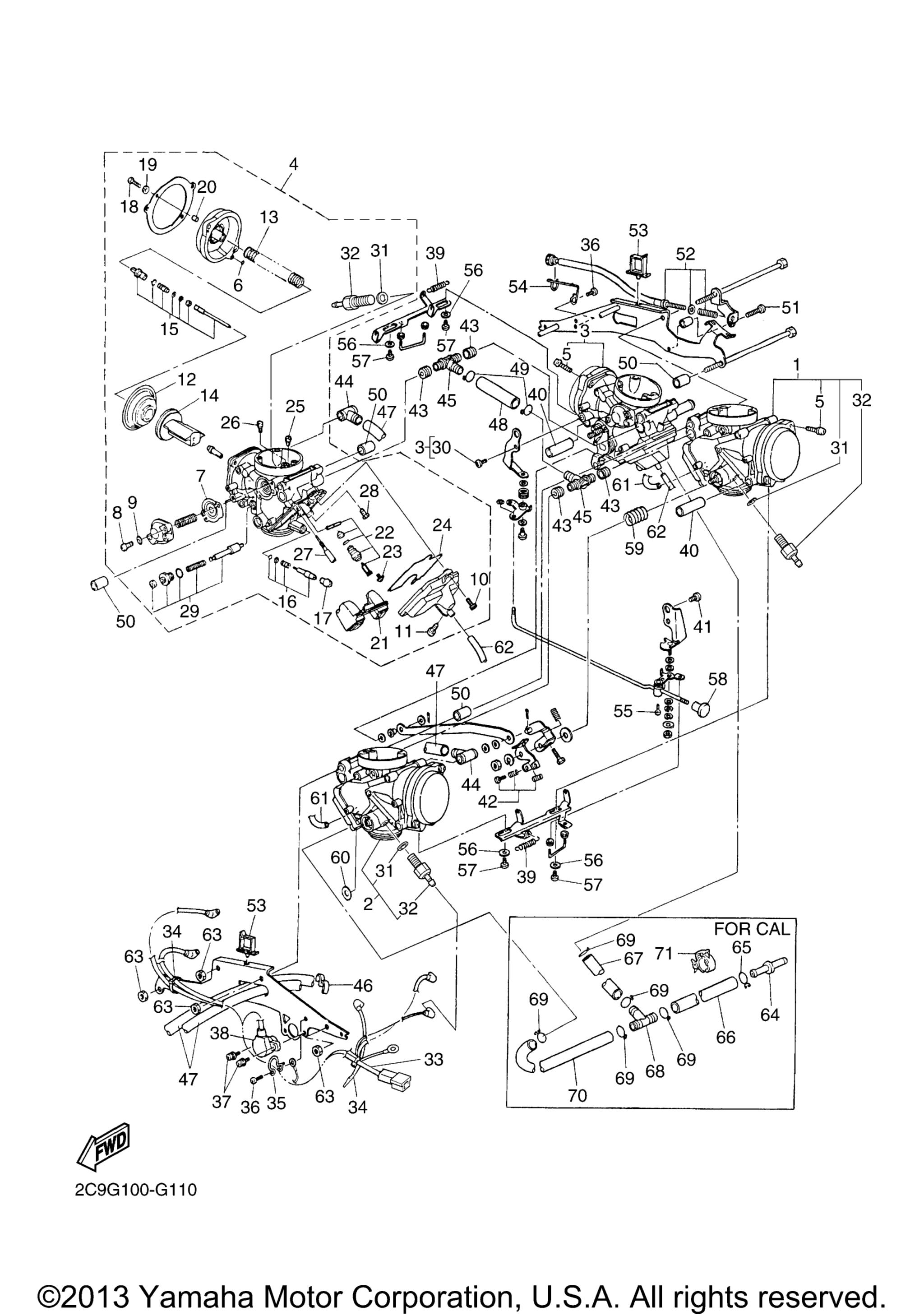

Схема карбюратора для ROYAL STAR VENTURE S (XVZ13TFSDC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy 1 FOR CALIFORNIA art. 4XY-14901-71-00
По запросу
1
Carburetor Assy 1 FOR U49 art. 4XY-14901-91-00
По запросу
2
Carburetor Assy 2 FOR CALIFORNIA art. 4XY-14902-71-00
По запросу
2
Carburetor Assy 2 FOR U49 art. 4XY-14902-91-00
По запросу
3
Carburetor Assy 3 FOR U49 art. 4XY-14903-91-00
По запросу
3
Carburetor Assy 3 FOR CALIFORNIA art. 4XY-14903-71-00
По запросу
4
Carburetor Assy 4 FOR CALIFORNIA art. 4XY-14904-71-00
По запросу
4
Carburetor Assy 4 FOR U49 art. 4XY-14904-91-00
По запросу
5
. . Screw #1, 2, 3 art. 4KM-14216-00-00
По запросу
6
. .O-Ring art. 354-14147-00-00
По запросу
7
. .Diaphragm Assy art. 5AP-14940-00-00
По запросу
8
Винт, головка поодона art. 98507-04014-00
По запросу
9
. .Washer, Spring art. 92907-04100-00
По запросу
10
. Bolt art. 91317-05012-00
По запросу
11
. .Plug, Drain art. 4KP-14191-00-00
По запросу
12
. .Diaphragm Assy art. 5DM-14940-00-00
По запросу
13
. .Spring, Diaphragm art. 4XY-14933-00-00
По запросу
14
. .Valve, Throttle 1 art. 5DM-14112-00-00
По запросу
15
. .Needle Set art. 4XY-1490J-00-00
По запросу
16
. .Pilot Screw Set art. 4XY-14105-00-00
По запросу
17
. .Cap art. 4XY-14118-00-00
По запросу
18
. .Screw, Pan Head #4 art. 98507-05018-00
По запросу
19
. Washer, Spring #4 art. 92907-05100-00
По запросу
20
. .Ring #4 art. 4KM-14194-00-00
По запросу
21
. .Float art. 4SV-14985-00-00
По запросу
22
. .Needle Valve Set art. 4KM-14107-15-00
По запросу
23
Винт карбюратора art. 1FN-14565-00-00
По запросу
24
. .O-Ring art. 4XV-14562-00-00
По запросу
25
. . Jet, Main (#85) art. 1HX-14231-17-00
По запросу
26
. .Jet, Main (#140) art. 1HX-14231-28-00
По запросу
27
. . Jet, Pilot (#15) art. 4KM-14142-15-00
По запросу
28
. .Jet, Main (#120) UR #4 art. 3G2-14231-24-00
По запросу
28
. .Jet, Main (#117.5) UR #3 art. 3G2-1423A-74-00
По запросу
28
. . Jet, Main (#122.5) UR #1, 2 art. 3G2-1423A-75-A1
По запросу
29
. .Starter Set art. 4SV-1410A-00-00
По запросу
30
. Screw, Oval Head #3 art. 98607-05110-00
По запросу
31
. Washer, Plate art. 90201-08016-00
По запросу
32
. Heater Assy (15W) art. 5FU-83790-00-00
По запросу
33
Wire, Sub Lead art. 1D6-81517-00-00
По запросу
34
Clip, Pipe art. 35H-14139-00-00
По запросу
35
Clip art. 4XY-14159-00-00
По запросу
36
Screw, Pan Head art. 98507-05006-00
По запросу
37
Screw art. 4WM-14565-00-00
По запросу
38
Throttle Position Sensor Assy art. 4HM-85885-20-00
По запросу
39
Spring art. 5DM-14935-00-00
По запросу
40
Pipe art. 4XY-14148-00-00
По запросу
41
Screw, Oval Head art. 98607-05110-00
По запросу
42
Stop Screw Set art. 4KM-1490K-00-00
По запросу
43
Seal art. 3EN-14997-00-00
По запросу
44
Pipe art. 5DM-14396-10-00
По запросу
45
Nipple art. 4XY-14251-00-00
По запросу
46
Зажим Yamaha art. 90464-09M31-00
от 987 ₽
47
Pipe art. 4XY-14349-00-00
По запросу
48
Pipe art. 4XY-14349-11-00
По запросу
49
Clip art. 4NK-14137-00-00
По запросу
50
Pipe art. 4XY-14148-10-00
По запросу
51
Винт Yamaha art. 98517-05020-00
от 525 ₽
52
Throttle Screw Set art. 4XY-14103-00-00
По запросу
53
Clip art. 4XY-14137-00-00
По запросу
54
Clip, Pipe art. 4XY-14139-00-00
По запросу
55
Screw art. 4XY-14565-09-00
По запросу
56
Packing art. 4NK-14327-00-00
По запросу
57
Screw art. 4XY-24453-10-00
По запросу
58
Holder art. 4XY-14261-00-00
По запросу
59
Spring art. 4XY-14286-00-00
По запросу
60
Washer art. 4KG-14285-00-00
По запросу
61
Pipe art. 3JD-14197-00-00
По запросу
62
Pipe art. 3JE-14197-00-00
По запросу
63
Гайка Yamaha art. 95317-06600-00
По запросу
64
.Joint FOR CALIFORNIA art. 4XY-14568-00-00
По запросу
65
Clip FOR CALIFORNIA art. 90467-100A1-00
По запросу
66
Pipe FOR CALIFORNIA art. 4XY-14349-21-00
По запросу
67
Hose FOR CALIFORNIA art. 51L-14987-01-00
По запросу
68
Pipe, Joint 1 FOR CALIFORNIA art. 3H3-24376-00-00
По запросу
69
Clip FOR CALIFORNIA art. 3UH-14937-00-00
По запросу
70
Hose FOR CALIFORNIA art. 3UH-14294-01-00
По запросу
71
Clamp FOR CALIFORNIA art. 90464-15192-00
По запросу
