модель 2013 года
- Модель Royal Star
- Код модели ROYAL STAR VENTURE S (XVZ13TFSDC) CA

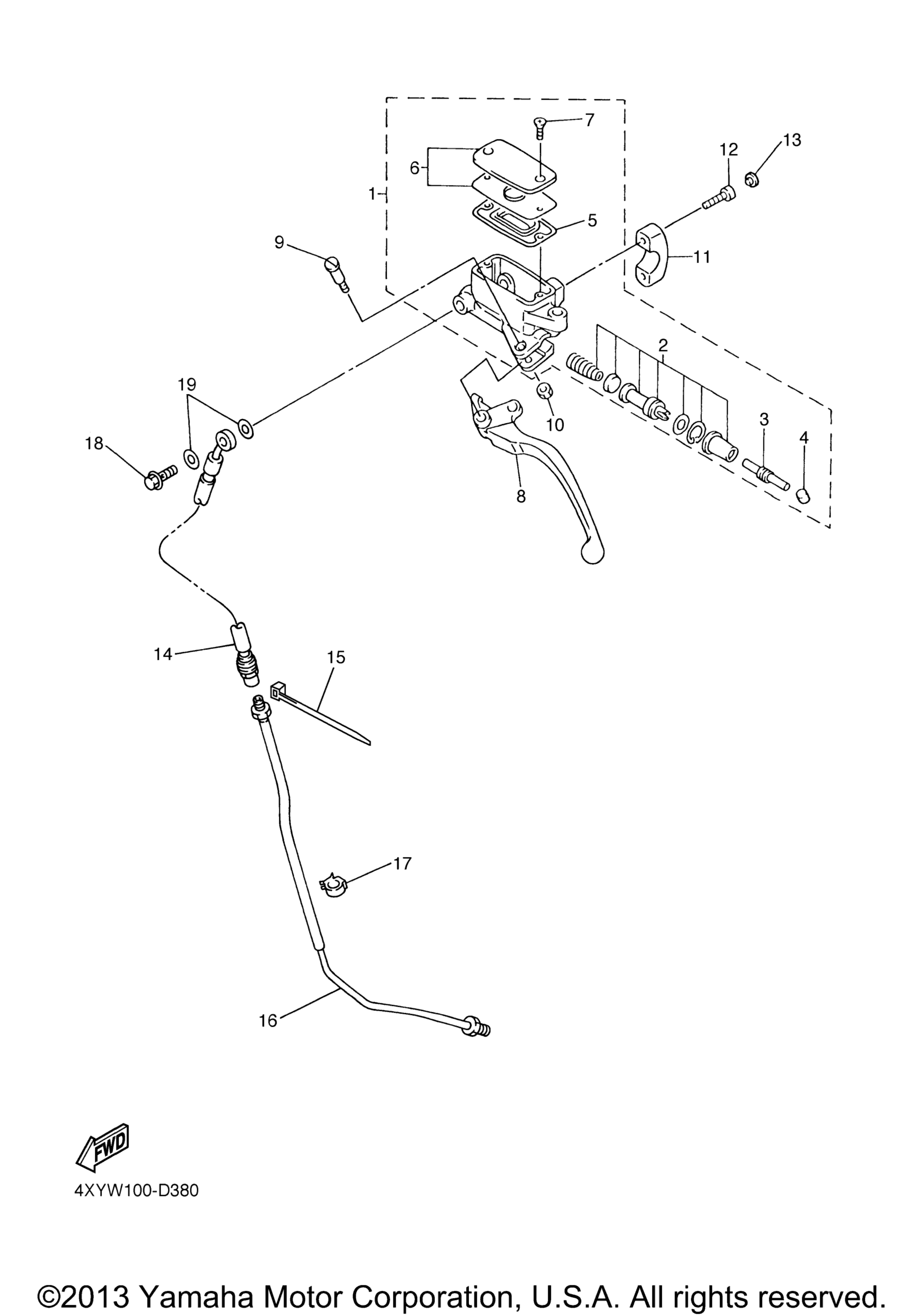

Схема передней части Master Cylinder 2 для ROYAL STAR VENTURE S (XVZ13TFSDC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Sub Assy art. 4NK-W2645-10-00
По запросу
2
. .Cylinder Kit, Master (Clutch art. 3GM-W0099-00-00
По запросу
3
. .Rod, Push art. 3GM-26464-00-00
По запросу
4
. .Bush art. 3GM-26455-00-00
По запросу
5
. .Diaphragm, Reservoir art. 4NK-25854-00-00
По запросу
6
. .Reservoir Cap Set art. 5VN-W2585-20-00
По запросу
7
. .Screw art. 3D8-2589H-10-00
По запросу
8
Lever 1 art. 1D6-83912-00-00
По запросу
9
Bolt, Lever art. 4NK-83945-00-00
По запросу
10
Nut, U art. 95604-06100-00
По запросу
11
Bracket, Master Cylinder art. 4NK-25867-00-00
По запросу
12
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
13
Plug art. 90338-06162-00
По запросу
14
Hose, Clutch 1 art. 4XY-26472-00-00
По запросу
15
Clamp art. 90464-16061-00
По запросу
16
Pipe art. 4XY-26471-00-00
По запросу
17
Clamp art. 90464-10190-00
По запросу
18
Bolt, Union art. 90401-10020-00
По запросу
19
Gasket art. 90430-10005-00
По запросу
