модель 2013 года
- Модель Stryker
- Код модели STRYKER (XVS13CDCB) CA

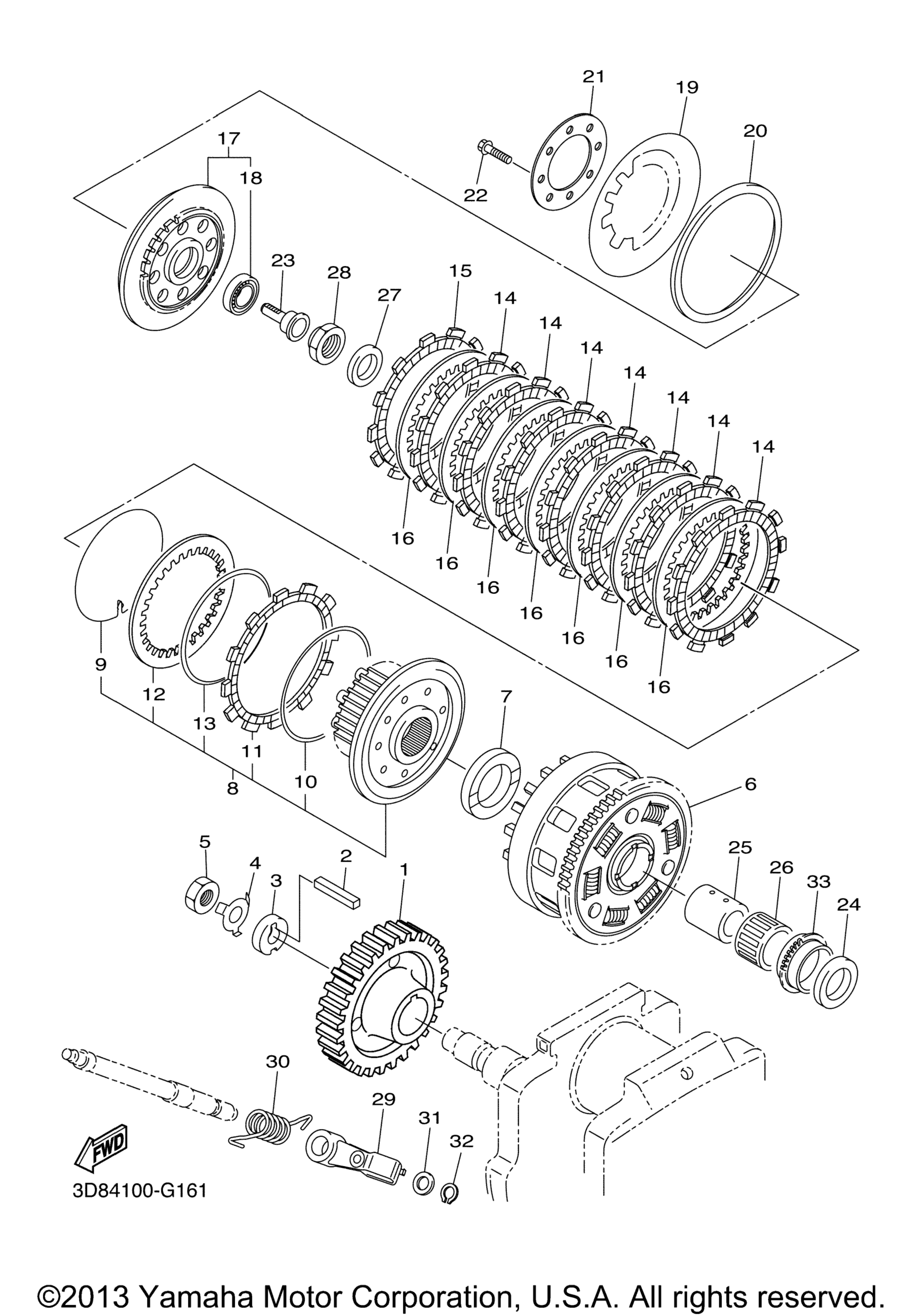

Схема сцепления для STRYKER (XVS13CDCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Gear, Primary Drive art. 3D8-16111-10-00
По запросу
2
Key, Straight art. 90282-10001-00
По запросу
3
Spacer 1 art. 3D8-16181-10-00
По запросу
4
Washer, Lock art. 90215-18003-00
По запросу
5
Nut art. 90170-18008-00
По запросу
6
Primary Driven Gear Comp art. 3D8-16150-20-00
По запросу
7
Plate, Thrust 1 art. 5YU-16154-00-00
По запросу
8
Clutch Boss Assy art. 3D8-16370-00-00
По запросу
9
. Ring Set art. 2H7-16385-00-00
По запросу
10
. Plate, Seat art. 36Y-16384-00-00
По запросу
11
. Plate, Friction 2 art. 4XV-16331-00-00
от 8 730 ₽
12
. Plate, Clutch 2 art. 2H7-16325-10-00
По запросу
13
. Spring, Cushion art. 36Y-16383-00-00
По запросу
14
Plate, Friction art. 5JW-16321-10-00
от 10 870 ₽
15
Plate, Friction art. 341-16321-20-00
от 10 870 ₽
16
Plate, Clutch 2 art. 2H7-16325-10-00
По запросу
17
Pressure Plate Assy art. 3D8-16350-00-00
По запросу
18
Подшипник Yamaha art. 93306-00315-00
По запросу
19
Spring, Clutch 2 art. 1TX-16334-00-00
По запросу
20
Housing, Spring art. 36Y-16335-00-00
По запросу
21
Plate, Pressure 2 art. 1TX-16352-00-00
По запросу
22
Болт с фланцем art. 95817-06025-00
По запросу
23
Rod, Push 1 art. 4XV-16356-01-00
По запросу
24
Plate, Thrust 2 art. 3D8-16164-10-00
По запросу
25
Втулка металлическая Yamaha art. 90387-26006-00
По запросу
26
Bearing art. 93310-33560-00
По запросу
27
Washer, Conical Spring art. 90208-20001-00
По запросу
28
Гайка Yamaha art. 90179-20007-00
от 1 596 ₽
29
Push Lever Assy art. 3D8-16340-00-00
По запросу
30
Spring, Torsion art. 90508-18040-00
По запросу
31
Washer, Plate art. 90201-10029-00
По запросу
32
Стопор Yamaha art. 99009-10400-00
По запросу
33
Sprocket, Drive art. 3D8-13354-10-00
По запросу
