модель 2013 года
- Модель Stryker
- Код модели STRYKER (XVS13CDCB) CA

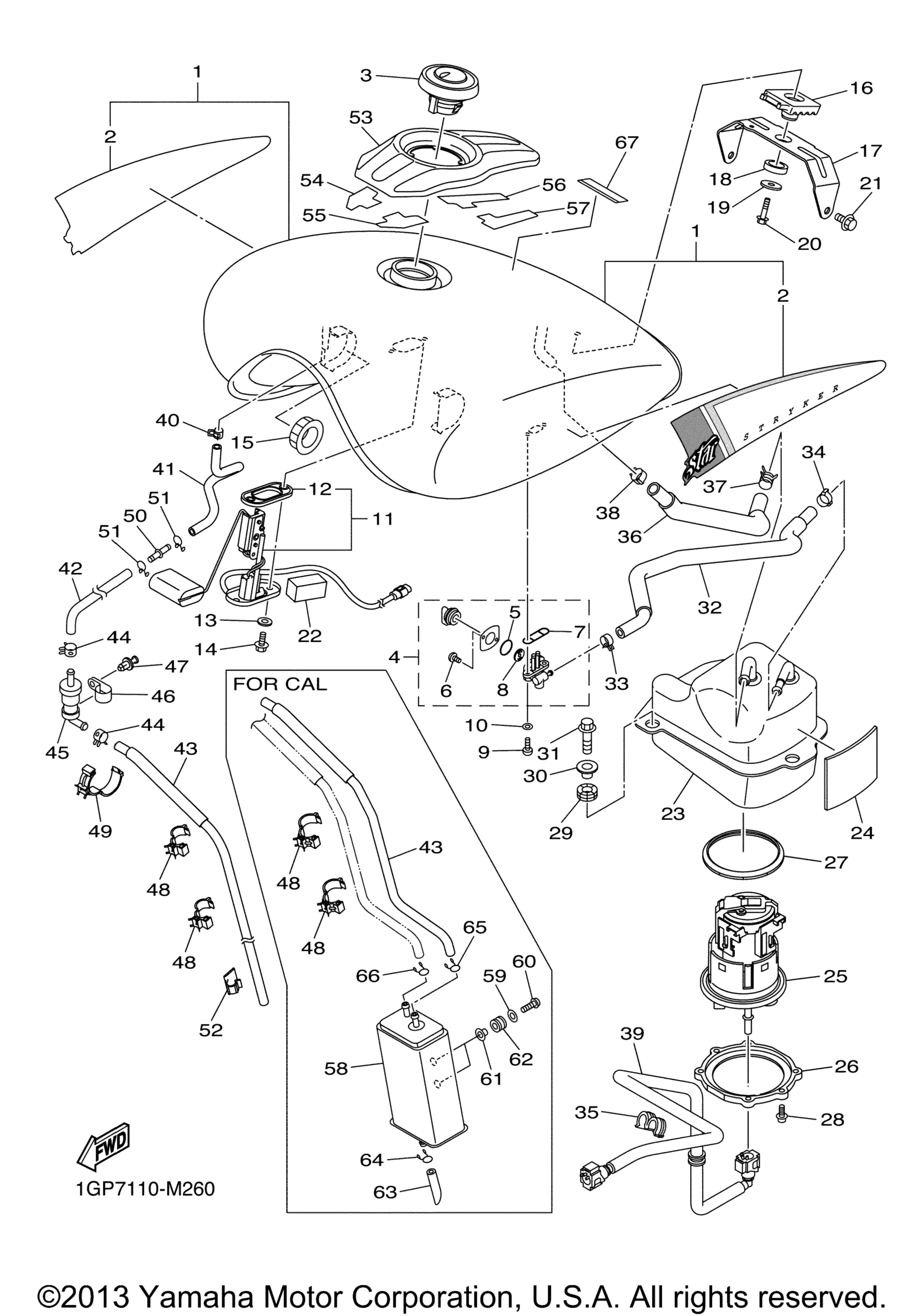

Схема топливного бака для STRYKER (XVS13CDCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp UR FOR DRMK art. 27D-Y2410-00-07
По запросу
1
Fuel Tank Comp UR FOR SMX art. 27D-Y2410-00-06
По запросу
2
. . Graphic Set UR FOR DRMK art. 1GP-24240-30-00
По запросу
2
. . Graphic Set UR FOR SMX art. 1GP-24240-20-00
По запросу
3
Cap Assy art. 4NK-24602-20-00
По запросу
4
Fuel Cock Assy 1 art. 4JT-24500-20-00
По запросу
5
. .Seal, Cock art. 3AJ-24534-10-00
По запросу
6
. .Screw, Pan Head art. 98517-03008-00
По запросу
7
Прокладка топливного крана Yamaha art. 4X8-24512-10-00
от 1 292 ₽
8
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
9
Screw art. 90149-06108-00
По запросу
10
Washer, Plate art. 90202-05187-00
По запросу
11
Sender Unit Assy, Fuel Meter art. 27D-85752-11-00
По запросу
12
. .Gasket, Sender Unit art. 3D8-85753-00-00
По запросу
13
Washer, Plate art. 90202-05187-00
По запросу
14
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
15
Damper, Locating 1 art. 4H7-24181-00-00
По запросу
16
Damper, Locating 2 art. 1D7-24182-00-00
По запросу
17
Bracket, Tank Fitting art. 27D-2413Y-00-00
По запросу
18
Damper, Locating 3 art. 4TR-24183-00-00
По запросу
19
Collar art. 90387-06177-00
По запросу
20
Болт Yamaha art. 95812-06030-00
от 882 ₽
21
Болт Yamaha 95801-08012-00 art. 95817-08012-00
По запросу
22
Damper art. 2YK-21747-00-00
По запросу
23
Pump Case Comp art. 3D8-244A0-00-00
По запросу
24
Damper, Plate 2 art. 3D8-2414J-00-00
По запросу
25
Fuel Pump Comp art. 3D8-13907-03-00
По запросу
26
Bracket, Fuel Pump art. 3D8-24491-10-00
По запросу
27
O-Ring art. 19B-24486-01-00
По запросу
28
Bolt, Hexagon Socket Head art. 90110-05028-00
По запросу
29
Damper, Locating 5 art. 3D8-24185-00-00
По запросу
30
Collar art. 90387-062U9-00
По запросу
31
Болт с фланцем art. 95817-06025-00
По запросу
32
Pipe, Fuel 1 art. 27D-24311-00-00
По запросу
33
Clip art. 90467-12004-00
По запросу
34
Clip art. 90467-130A1-00
По запросу
35
Clamp art. 90464-19001-00
По запросу
36
Pipe 2 art. 27D-24312-00-00
По запросу
37
Clip art. 90467-160A2-00
По запросу
38
Clip art. 5PX-2411M-00-00
По запросу
39
Pipe, Fuel 1 art. 3D8-13971-00-00
По запросу
40
Clip art. 90467-090A5-00
По запросу
41
Pipe 13 art. 27D-24324-00-00
По запросу
42
Pipe 14 art. 27D-24325-00-00
По запросу
43
Pipe 1 FOR CALIFORNIA art. 27D-2486A-00-00
По запросу
43
Pipe 3 art. 27D-2486G-00-00
По запросу
44
Clip art. 90467-09001-00
По запросу
45
Roll Over Valve Assy art. 5RB-24180-00-00
По запросу
46
Зажим Yamaha art. 90464-15014-00
По запросу
47
Rivet art. 90269-05005-00
По запросу
48
Clamp art. 90464-15192-00
По запросу
48
Clamp FOR CALIFORNIA art. 90464-20191-00
По запросу
49
Clamp art. 90464-30252-00
По запросу
50
Joint art. 4XY-14568-00-00
По запросу
51
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
52
Clamp art. 90464-10012-00
По запросу
53
Cover, Tank art. 27D-241B1-10-00
По запросу
54
Seal 7 art. 27D-241A7-00-00
По запросу
55
Seal art. 27D-24329-00-00
По запросу
56
Seal 8 art. 27D-241A8-00-00
По запросу
57
Seal 2 art. 27D-2414E-00-00
По запросу
58
Canister Assy FOR CALIFORNIA art. 5PX-24170-00-00
По запросу
59
Шайба Yamaha art. 90201-06057-00
от 630 ₽
60
Bolt, Hex. Socket Button FOR CALIFORNIA art. 90111-06046-00
По запросу
61
Collar FOR CALIFORNIA art. 90387-062L2-00
По запросу
62
. Grommet FOR CALIFORNIA art. 90480-13163-00
По запросу
63
Pipe 11 FOR CALIFORNIA art. 27D-24322-00-00
По запросу
64
Clip FOR CALIFORNIA art. 90467-100A1-00
По запросу
65
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
66
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
67
Label, Caution art. 5GK-2118K-00-00
По запросу
