модель 2013 года
- Модель Stryker
- Код модели STRYKER (XVS13CDW)

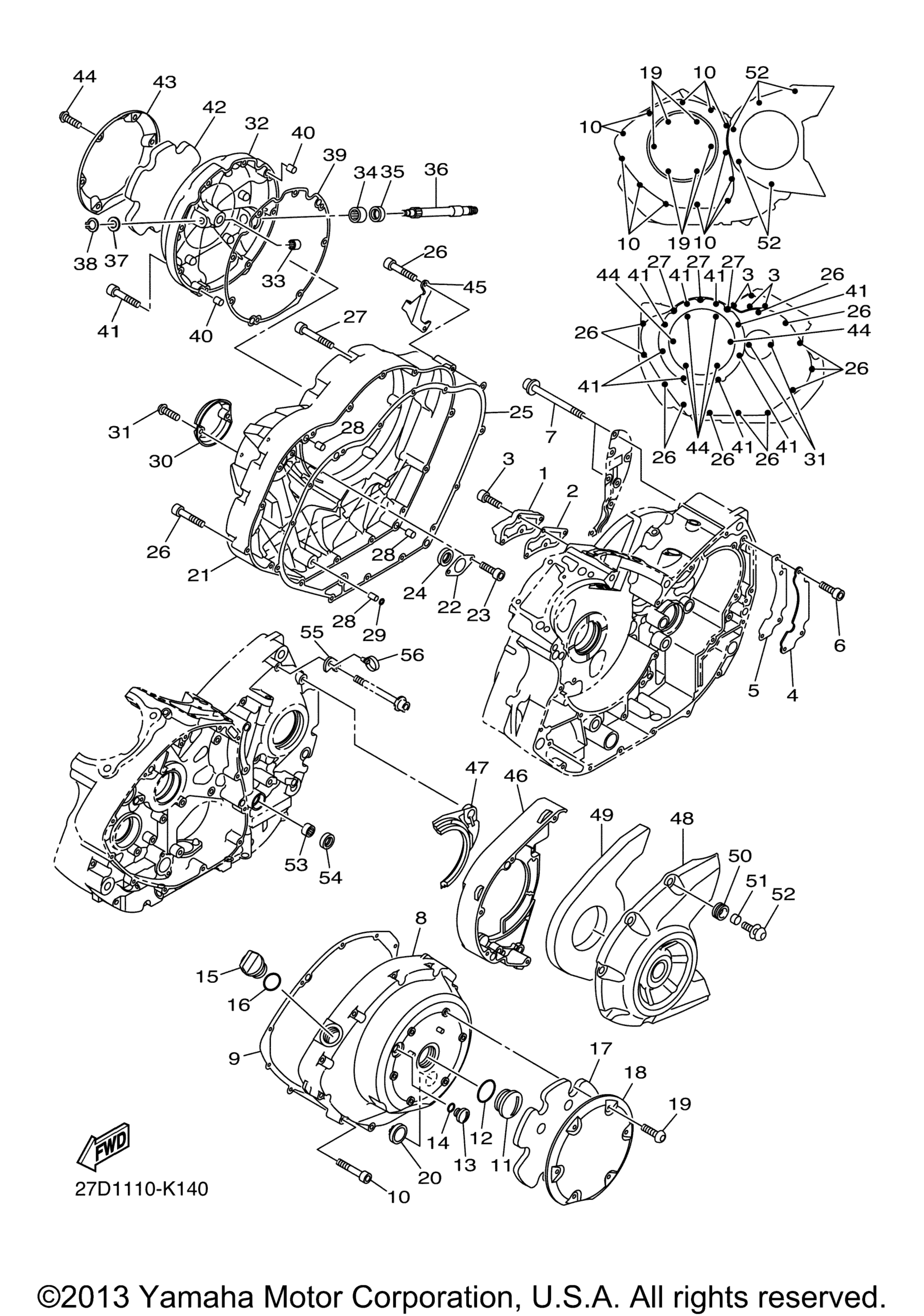

Схема крышки картера 1 для STRYKER (XVS13CDW)
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Oil Pump art. 3D8-15416-00-00
По запросу
2
Gasket 1 art. 3D8-15454-00-00
По запросу
3
Болт Yamaha art. 91314-06020-00
от 263 ₽
4
Separator, Oil art. 3D8-15358-00-00
По запросу
5
Gasket, Drain art. 3D8-15353-00-00
По запросу
6
Болт Yamaha art. 91317-06016-00
По запросу
7
Bolt, Hexagon Socket Head art. 90110-06250-00
По запросу
8
Cover, Crankcase 1 art. 3D8-15411-00-00
По запросу
9
Gasket, Crankcase Cover 1 art. 3D8-15451-00-00
По запросу
10
Bolt, Hexagon Socket Head art. 91314-06040-00
По запросу
11
Plug, Straight Screw art. 90340-36078-00
По запросу
12
Кольцо уплотнительное Yamaha art. 93210-35804-00
По запросу
13
Заглушка, прямой винт art. 90340-14117-00
По запросу
14
Кольцо резиновое Yamaha art. 93210-14369-00
По запросу
15
Plug, Oil Level art. 3F9-15362-10-00
По запросу
16
Кольцо уплотнительное резиновое Yamaha art. 93210-27778-00
от 1 092 ₽
17
Damper 1 art. 27D-1542A-00-00
По запросу
18
Cover art. 27D-15492-00-00
По запросу
19
Bolt, Button Head art. 92014-06016-00
По запросу
20
Gauge, Level art. 2H7-15361-00-00
По запросу
21
Cover, Crankcase 2 art. 3D8-15421-00-00
По запросу
22
Plate, Bearing Cover art. 3D8-15388-00-00
По запросу
23
Болт Yamaha art. 91317-06012-00
По запросу
24
Oil Seal art. 93101-14102-00
По запросу
25
Gasket, Crankcase Cover 2 art. 3D8-15461-00-00
По запросу
26
Bolt, Hexagon Socket Head art. 91314-06040-00
По запросу
27
Bolt, Hexagon Socket Head art. 91314-06065-00
По запросу
28
Палец Yamaha art. 99530-08012-00
от 882 ₽
29
Уплотнительное кольцо Yamaha art. 93210-07135-00
По запросу
30
Cover 2 art. 3D8-15423-01-00
По запросу
31
Bolt, Button Head art. 92014-06016-00
По запросу
32
Cover, Air Cleaner art. 3D8-15414-00-00
По запросу
33
Bearing art. 93317-11096-00
По запросу
34
Подшипник Yamaha art. 93315-31502-00
По запросу
35
Сальник Yamaha art. 93102-15212-00
от 987 ₽
36
Axle, Push Lever art. 3D8-16382-00-00
По запросу
37
Шайба Yamaha art. 92990-08600-00
от 368 ₽
38
Стопорное кольцо Yamaha art. 99080-07600-00
от 473 ₽
39
Прокладка крышки двигателя Yamaha art. 3D8-15453-00-00
По запросу
40
Палец Yamaha art. 99530-08012-00
от 882 ₽
41
Bolt, Hexagon Socket Head art. 91314-06030-00
По запросу
42
Damper 2 art. 27D-1542B-00-00
По запросу
43
Cover, 1 art. 27D-15415-00-00
По запросу
44
Bolt, Button Head art. 92014-06016-00
По запросу
45
Holder, Clutch Cable art. 27D-15441-00-00
По запросу
46
Stay, Crankcase Cover 1 art. 3D8-1541A-01-00
По запросу
47
Damper 4 art. 3D8-15337-02-00
По запросу
48
Cover, Oil Pump 2 art. 27D-15426-00-00
По запросу
49
Damper 1 art. 27D-15316-00-00
По запросу
50
Grommet art. 90480-13030-00
По запросу
51
Collar art. 90387-06207-00
По запросу
52
Bolt, Hex. Socket Button art. 90111-06130-00
По запросу
53
Bearing art. 93317-11287-00
По запросу
54
Oil Seal (Sd 12-22-5 Hs) art. 93102-12106-00
от 290 ₽
55
Stay 1 art. 3D8-15544-00-00
По запросу
56
Зажим Yamaha art. 90464-16006-00
По запросу
