модель 2013 года
- Модель Stryker
- Код модели STRYKER (XVS13CDW)

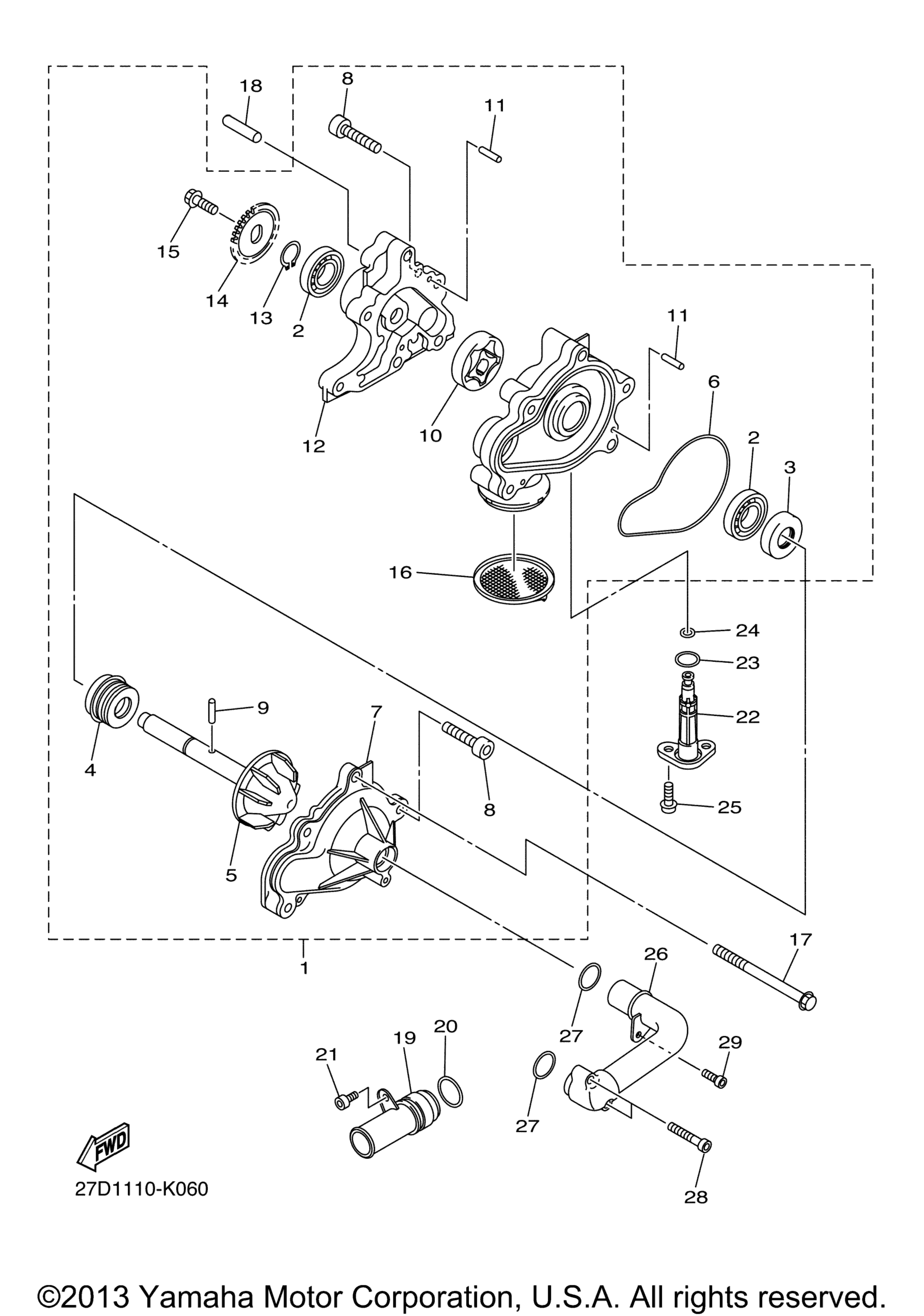

Схема водяной помпы для STRYKER (XVS13CDW)
Схема
Детали
Номер
Наименование детали
Цена
1
Water Pump Assy art. 3D8-12420-03-00
По запросу
2
Подшипник Yamaha art. 93306-00105-00
от 2 352 ₽
3
Сальник помпы Yamaha art. 93102-12372-00
По запросу
4
Сальник помпы Yamaha art. 11H-12438-10-00
от 590 ₽
5
. .Impeller Shaft Assy art. 3D8-12450-01-00
По запросу
6
. .O-Ring art. 3D8-12439-00-00
По запросу
7
. .Cover, Housing art. 3D8-12422-00-00
По запросу
8
Болт Yamaha art. 91317-06025-00
от 368 ₽
9
. Pin, Dowel art. 93603-17070-00
По запросу
10
. .Rotor Assy 1 art. 3D8-13310-00-00
По запросу
11
. .Pin, Dowel art. 93603-12007-00
По запросу
12
. .Housing, Rotor art. 3D8-13336-00-00
По запросу
13
Стопор Yamaha art. 99009-12400-00
от 578 ₽
14
. .Sprocket, Driven art. 3D8-13355-00-00
По запросу
15
. .Bolt, Flange art. 90105-06066-00
По запросу
16
. .Strainer, Oil art. 3D8-13411-00-00
По запросу
17
Bolt, Hexagon Socket Head art. 90110-08049-00
По запросу
18
Палец Yamaha art. 99530-08012-00
от 882 ₽
19
Pipe 9 art. 3D8-1248E-01-00
По запросу
20
Кольцо уплотнительное резиновое Yamaha art. 93210-27778-00
от 1 092 ₽
21
Болт Yamaha art. 91317-06012-00
По запросу
22
Body, Drain Cock art. 27D-12562-00-00
По запросу
23
O-Ring art. 93210-15639-00
По запросу
24
.O-Ring art. 93210-07540-00
По запросу
25
Bolt, Hexagon Socket Head art. 90110-06219-00
По запросу
26
Pipe, Water art. 3D8-12564-00-00
По запросу
27
Кольцо резиновое Yamaha art. 93210-235A1-00
от 788 ₽
28
Bolt, Hexagon Socket Head art. 91312-06035-00
По запросу
29
Болт Yamaha art. 91317-06016-00
По запросу
