модель 2013 года
- Модель V-STAR 650
- Код модели V STAR 650 CUSTOM (XVS65DB)

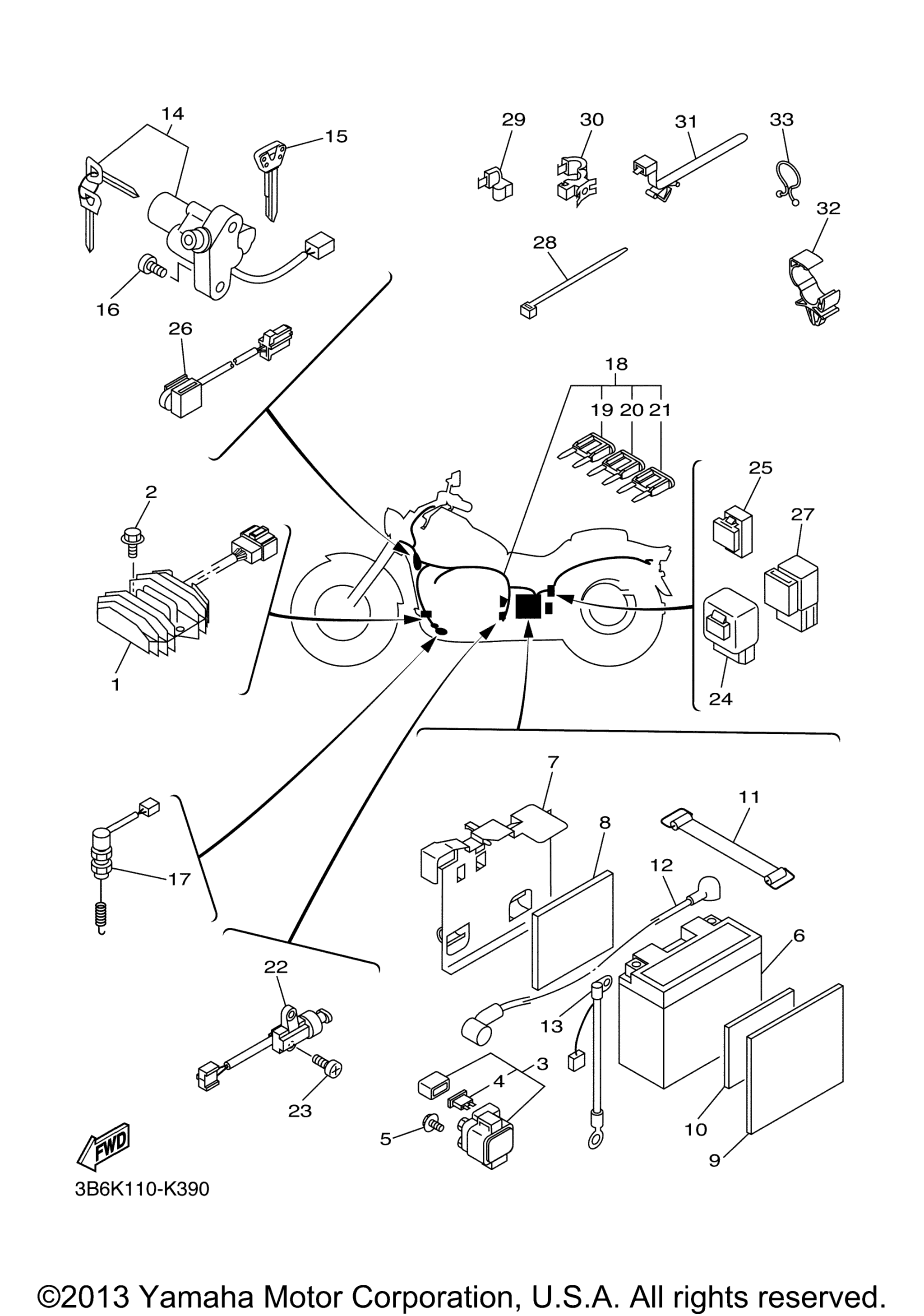

Схема электрооборудования 1 для V STAR 650 CUSTOM (XVS65DB)
Схема
Детали
Номер
Наименование детали
Цена
1
Rectifier & Regulator Assy art. 5KP-81960-00-00
По запросу
2
Bolt, Flange art. 95814-06020-00
По запросу
3
Реле стартера Yamaha 4BH-81940-00-00 art. 4BH-81940-02-00
По запросу
4
Предохранитель 30A-BL art. 1AE-82151-00-00
от 788 ₽
5
Болт с фланцем art. 95027-06008-00
По запросу
6
Battery Assy (Gs Gt12b-4) art. GT1-2B400-00-00
По запросу
7
Cover, Battery art. 5BN-82129-00-00
По запросу
8
Damper 1 art. 29N-14425-00-00
По запросу
9
Plate art. 4VR-2176E-00-00
По запросу
10
Damper 1 art. 29N-14425-00-00
По запросу
11
Ремень крепления АКБ Yamaha art. 133-82131-00-00
По запросу
12
Wire, Plus Lead art. 5BN-82115-00-00
По запросу
13
Wire, Minus Lead art. 5BN-82116-00-00
По запросу
14
Main Switch Steering Lock art. 4TR-82501-02-00
По запросу
15
Ключ зажигания Yamaha art. 4BH-82511-09-00
По запросу
16
Screw art. 90149-08002-00
По запросу
17
Stop Switch Assy art. 5KP-82530-00-00
По запросу
18
Wire Harness Assy art. 5SC-82590-70-00
По запросу
19
Предохранитель электрический 5А Yamaha art. 67F-82151-20-00
от 788 ₽
20
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
21
Предохранитель 15А art. 67F-82151-50-00
По запросу
22
Switch, Side Stand art. 34B-82566-B1-00
По запросу
23
Screw, Pan Head art. 98507-05014-00
По запросу
24
Relay Assy (5Ks-00) art. 5KS-81950-02-00
По запросу
25
Relay Assy (1Uy-92) art. 1UY-81950-92-00
По запросу
26
Thermo Switch Assy art. 5FU-82560-50-00
По запросу
27
Реле Yamaha art. 29U-81950-93-00
от 8 000 ₽
28
Band art. 1UA-82591-00-00
По запросу
29
Clamp art. 90464-05188-00
По запросу
30
Clamp art. 90464-20191-00
По запросу
31
Clamp art. 90464-20213-00
По запросу
32
Clamp, Lead 2 art. 5UY-81444-00-00
По запросу
33
Clamp art. 90464-25267-00
По запросу
