модель 2013 года
- Модель V-STAR 650
- Код модели V STAR 650 CUSTOM (XVS65DB)

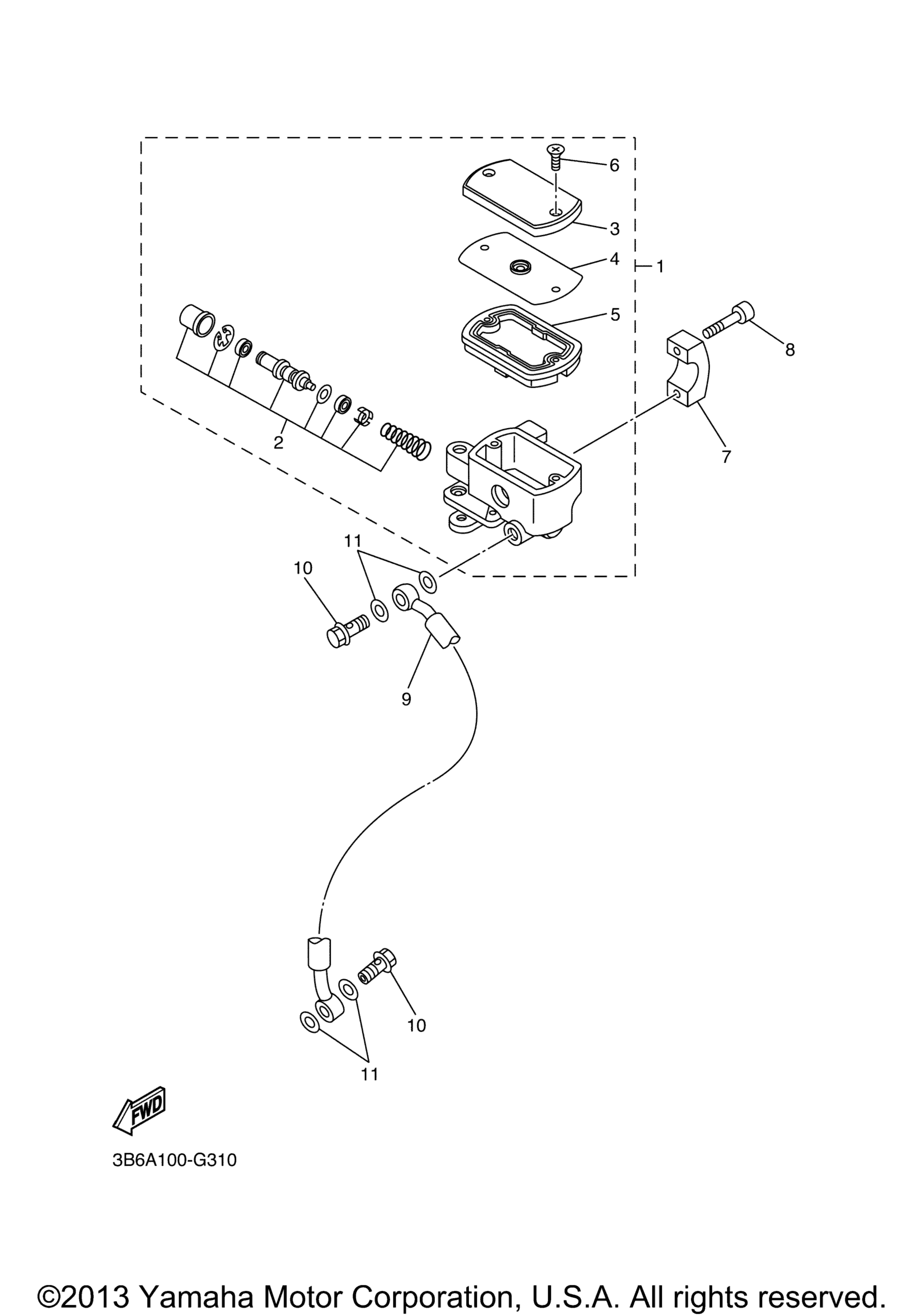

Схема переднего главного цилиндра тормоза для V STAR 650 CUSTOM (XVS65DB)
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Sub Assy art. 3D8-25870-11-00
По запросу
2
. .Cylinder Kit, Master art. 2KR-25807-00-00
По запросу
3
. .Cap, Reservoir art. 3D8-25852-10-00
По запросу
4
. . Bush, Diaphragm art. 3D8-25855-00-00
По запросу
5
. .Diaphragm, Reservoir art. 3D8-25854-00-00
По запросу
6
. .Screw art. 3D8-2589H-10-00
По запросу
7
Bracket, Master Cylinder art. 4TR-25867-00-00
По запросу
8
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
9
Hose, Brake 1 art. 5KP-25872-10-00
По запросу
10
Bolt, Union art. 90401-10020-00
По запросу
11
Gasket art. 90430-10005-00
По запросу
