модель 2013 года
- Модель XT250
- Код модели XT250 (XT250D)

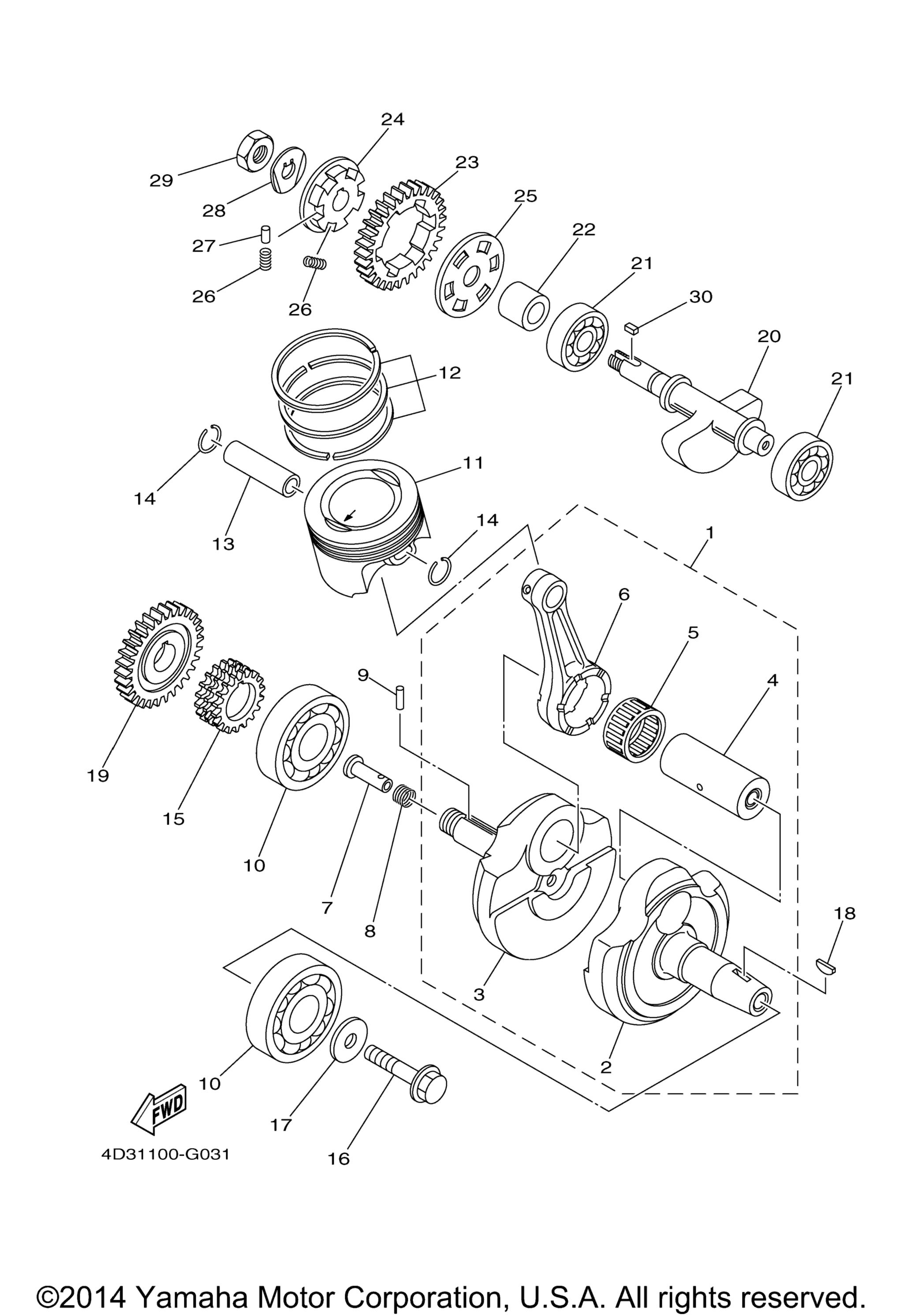

Схема коленвала и поршней для XT250 (XT250D)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankshaft Assy art. 4D3-11400-00-00
По запросу
2
. .Crank 1 art. 4D3-11412-00-00
По запросу
3
. .Crank 2 art. 4D3-11422-00-00
По запросу
4
. .Pin, Crank 1 art. 1S4-11681-00-00
По запросу
5
. .Bearing art. 93310-63239-00
По запросу
6
. .Rod, Connecting art. 1S4-11651-00-00
По запросу
7
Pin, Clevis art. 90240-07105-00
По запросу
8
Spring, Compression art. 90501-07629-00
По запросу
9
Pin, Dowel art. 93602-13177-00
По запросу
10
Bearing art. 93306-37814-00
По запросу
11
Piston (Std) art. 1S4-11631-20-A0
По запросу
12
Piston Ring Set (Std) art. 4XV-11603-01-00
По запросу
13
Pin, Piston art. 4XV-11633-00-00
По запросу
14
Clip art. 90468-12069-00
По запросу
15
Sprocket, Cam Chain art. 5BP-11549-00-00
По запросу
16
Bolt, Flange art. 90105-10430-00
По запросу
17
Washer, Plate art. 90201-105A2-00
По запросу
18
Шпонка коленвала Yamaha art. 90280-05001-00
от 1 438 ₽
19
Gear, Drive art. 1S4-11536-00-00
По запросу
20
Weight 1 art. 5XT-11454-00-00
По запросу
21
Bearing art. 93306-30214-00
По запросу
22
Collar art. 5XT-11478-00-00
По запросу
23
Gear, Balance Weight art. 1S4-11531-00-00
По запросу
24
Boss, Buffer art. 5XT-11496-00-00
По запросу
25
Plate, Absorber art. 5XT-11533-00-00
По запросу
26
Spring, Compression art. 90501-22721-00
По запросу
27
Pin, Dowel art. 93605-10090-00
По запросу
28
Washer, Lock art. 90215-12272-00
По запросу
29
Nut art. 90170-12370-00
По запросу
30
Key, Straight art. 90282-05065-00
По запросу
