модель 2013 года
- Модель XT250
- Код модели XT250 (XT250D)

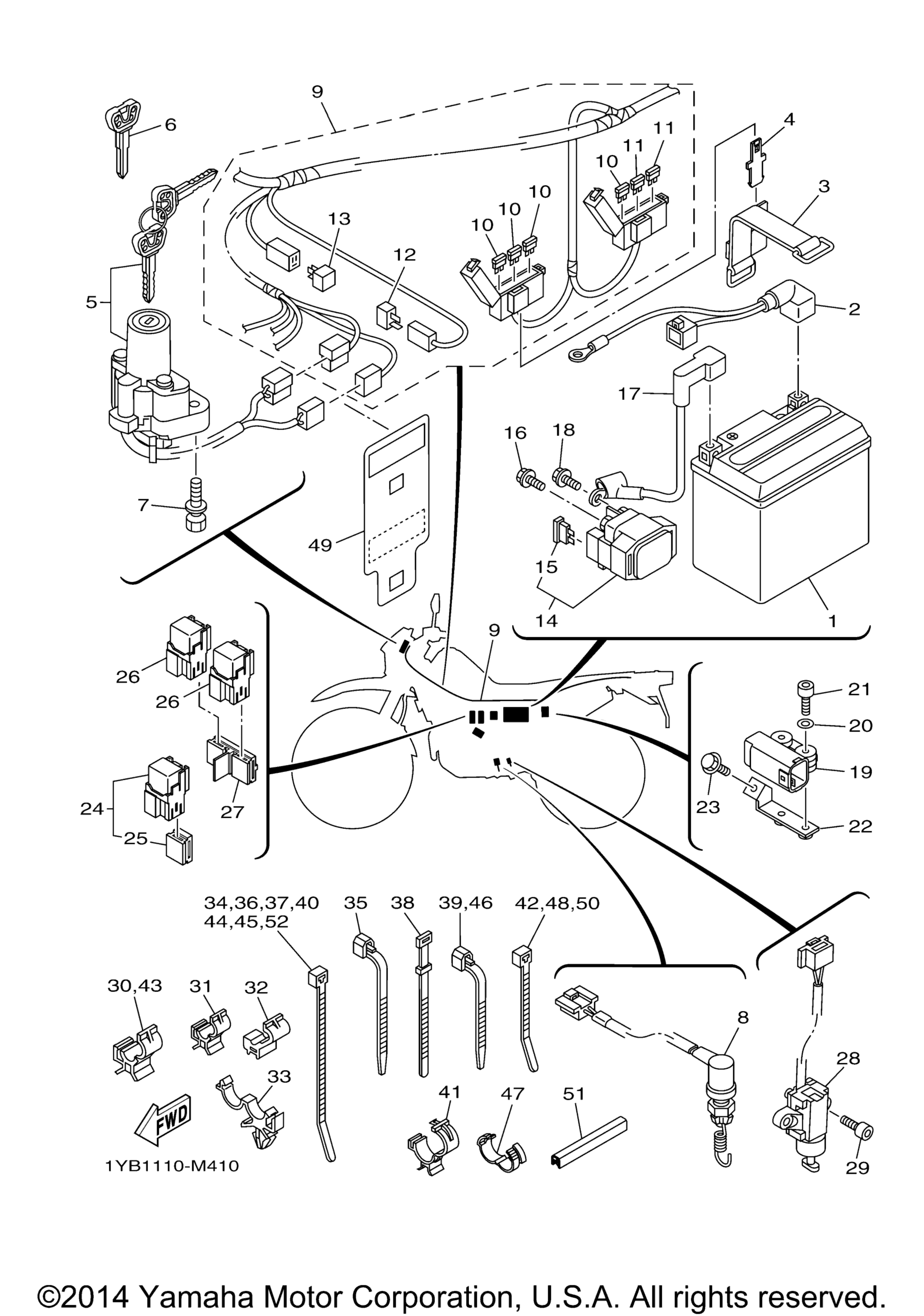

Схема электрооборудования 1 для XT250 (XT250D)
Схема
Детали
Номер
Наименование детали
Цена
1
Battery Assy (Ytz7s) art. YTZ-7SHE0-00-00
По запросу
2
Wire, Minus Lead art. 5XT-82116-00-00
По запросу
3
Band, Battery art. 5XT-82131-00-00
По запросу
4
Stay, Fuse Box art. 5XT-82171-00-00
По запросу
5
Main Switch Steering Lock art. 3C5-82501-11-00
По запросу
6
Ключ зажигания Yamaha art. 4BH-82511-09-00
По запросу
7
Bolt art. 90109-08196-00
По запросу
8
Stop Switch Assy art. 5C1-82530-01-00
По запросу
9
Wire Harness Assy art. 1YB-82590-00-00
По запросу
10
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
11
Предохранитель 15А art. 67F-82151-50-00
По запросу
12
Диод Yamaha art. 4WA-81980-00-00
По запросу
13
. .Diode Assy art. 3XV-81980-00-00
По запросу
14
Реле стартера Yamaha art. 4YR-81940-02-00
По запросу
15
Предохранитель 30A-BL art. 1AE-82151-00-00
от 788 ₽
16
Болт с фланцем art. 95027-06008-00
По запросу
17
Wire, Plus Lead art. 5XT-82115-00-00
По запросу
18
Болт с фланцем art. 95027-06008-00
По запросу
19
Sensor, Lean Angle art. 5VU-82576-02-00
По запросу
20
Washer, Plate art. 90201-047A2-00
По запросу
21
Bolt, Hexagon Socket Head art. 91312-04025-00
По запросу
22
Bracket 1 art. 5XT-2141A-00-00
По запросу
23
Болт Yamaha art. 95022-06012-00
По запросу
24
Relay Assy (5Jj-20) art. 5JJ-81950-20-00
По запросу
25
. .Holder, Relay art. 5JJ-81952-00-00
По запросу
26
Relay Assy (5D1-00) art. 5D1-81950-00-00
По запросу
27
Holder, Relay art. 5XT-81952-00-00
По запросу
28
Switch, Side Stand art. 5XT-82566-01-00
По запросу
29
Bolt, Hexagon Socket Head art. 91317-05014-00
По запросу
30
Clamp art. 90464-10190-00
По запросу
31
Clamp art. 90464-08189-00
По запросу
32
Clamp art. 90464-05188-00
По запросу
33
Зажим Yamaha art. 90464-16006-00
По запросу
34
.Band art. 1UA-82591-00-00
По запросу
35
Зажим art. 90464-15195-00
По запросу
36
.Band art. 1UA-82591-00-00
По запросу
37
.Band art. 1UA-82591-00-00
По запросу
38
Band, Switch Cord art. 437-83936-11-00
По запросу
39
Clamp art. 90464-13077-00
По запросу
40
.Band art. 1UA-82591-00-00
По запросу
41
Clamp art. 90464-20191-00
По запросу
42
Хомут Yamaha art. 90465-10098-00
от 368 ₽
43
Clamp art. 90464-10190-00
По запросу
44
.Band art. 1UA-82591-00-00
По запросу
45
.Band art. 1UA-82591-00-00
По запросу
46
Clamp art. 90464-13077-00
По запросу
47
Хомут Yamaha art. 90464-16001-00
По запросу
48
Хомут Yamaha art. 90465-10098-00
от 368 ₽
49
Protecter, Wire Harness art. 2D1-82589-02-00
По запросу
50
Хомут Yamaha art. 90465-10098-00
от 368 ₽
51
Mold, Fuel Tank art. 5VN-24188-00-00
По запросу
52
.Band art. 1UA-82591-00-00
По запросу
