модель 2015 года
- Модель Bolt
- Код модели BOLT C SPEC (XVS95CRFCS) CA

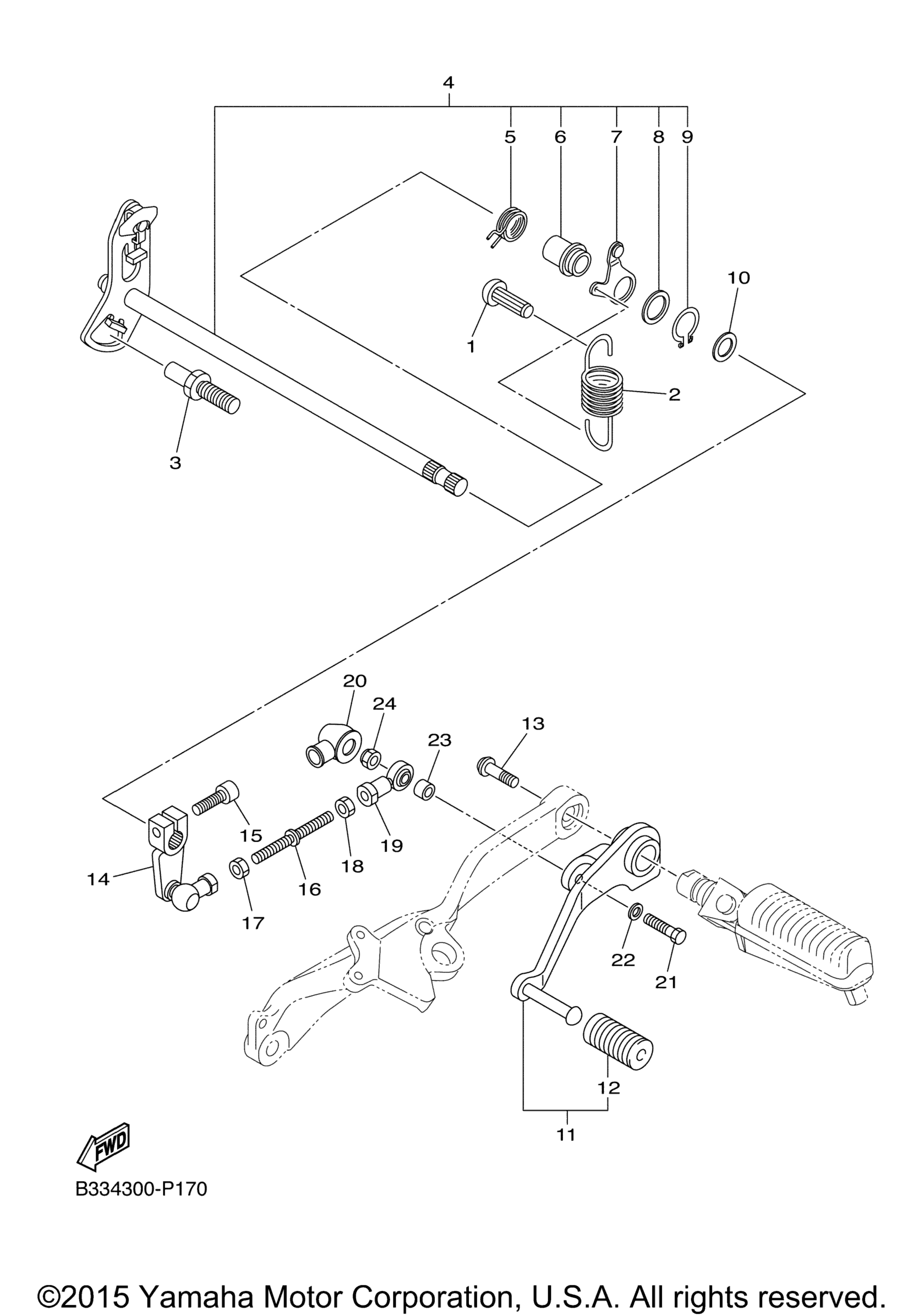

Схема вала переключения передач для BOLT C SPEC (XVS95CRFCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Hook, Spring art. 132-16346-00-00
По запросу
2
Spring, Tension art. 90506-18015-00
По запросу
3
Stopper, Screw art. 5VK-18127-00-00
По запросу
4
Shift Shaft Assy art. 3D8-18101-01-00
По запросу
5
. .Spring, Torsion art. 90508-32040-00
По запросу
6
. .Spacer art. 3D8-18175-00-00
По запросу
7
. .Stopper Lever Assy art. 3D8-18140-00-00
По запросу
8
Шайба КПП Yamaha art. 90201-177G4-00
По запросу
9
. .Circlip art. 99009-17400-00
По запросу
10
Washer, Plate art. 90201-127E1-00
По запросу
11
Shift Pedal Assy art. B33-18110-00-00
По запросу
12
. .Cover, Shift Pedal art. 5EB-18113-00-00
По запросу
13
Bolt, Hex. Socket Button art. 90111-10040-00
По запросу
14
Arm, Shift art. B33-18112-00-00
По запросу
15
Болт Yamaha art. 91314-06020-00
от 263 ₽
16
Rod, Shift art. 26H-18115-00-00
По запросу
17
Nut art. 90170-06024-00
По запросу
18
Nut art. 95314-06600-00
По запросу
19
Joint, Rod 1 art. 5VX-18116-00-00
По запросу
20
Cover, Dust art. 5VX-18154-00-00
По запросу
21
Болт Yamaha art. 97017-06030-00
По запросу
22
Шайба Yamaha art. 92907-06600-00
от 221 ₽
23
Collar art. 90387-064T3-00
По запросу
24
Гайка Yamaha art. 95617-06100-00
от 368 ₽
