модель 2015 года
- Модель Bolt
- Код модели BOLT C SPEC (XVS95CRFCS) CA

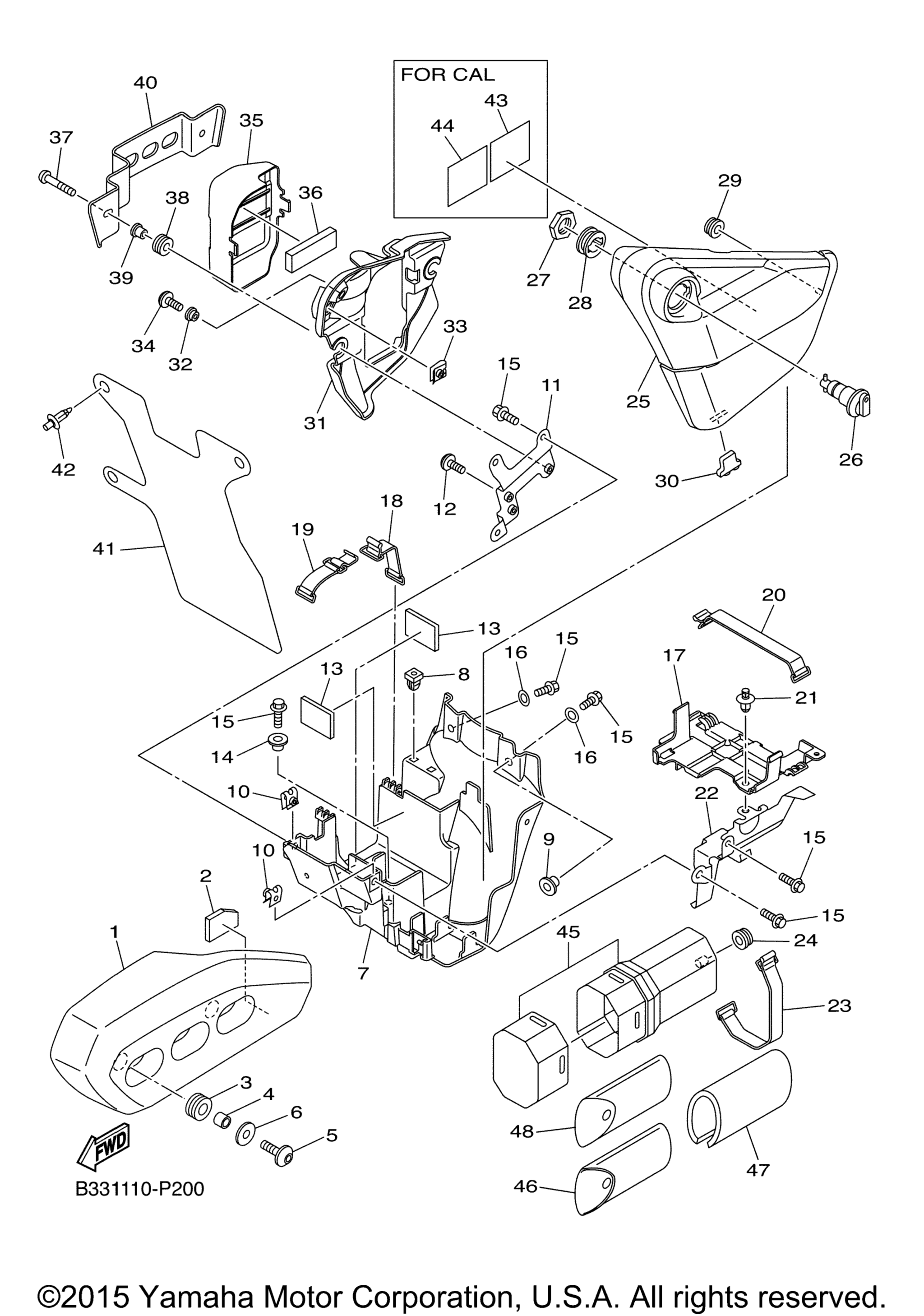

Схема боковой крышки для BOLT C SPEC (XVS95CRFCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Side 3 art. B33-21731-10-00
По запросу
2
Damper 1 art. B33-1542A-00-00
По запросу
3
Втулка резиновая Yamaha art. 90480-13018-00
от 368 ₽
4
Collar art. 90387-06286-00
По запросу
5
Screw art. 90149-06104-00
По запросу
6
Washer, Plate art. 90201-06020-00
По запросу
7
Box, Battery art. 1TP-2177G-00-00
По запросу
8
Grommet art. 90480-07003-00
По запросу
9
Collar art. 90387-06239-00
По запросу
10
Nut, Spring art. 90183-060A6-00
По запросу
11
Stay, Side Cover 1 art. 1TP-2172E-00-00
По запросу
12
Bolt, Button Head art. 92017-06012-00
По запросу
13
Damper art. 5S7-2139X-00-00
По запросу
14
Collar art. 90387-06267-00
По запросу
15
Bolt, Flange art. 95022-06014-00
По запросу
16
Washer, Plate art. 90201-062P7-00
По запросу
17
Box art. 1TP-2177A-01-00
По запросу
18
Band, Battery art. 3TJ-82131-00-00
По запросу
19
Band, Battery art. 1TP-82131-00-00
По запросу
20
Band, Battery art. 7H3-82131-00-00
По запросу
21
Клипса Yamaha art. 90269-07077-00
от 788 ₽
22
Holder, Tool art. 1TP-28170-00-00
По запросу
23
Band, Battery art. 7H3-82131-00-00
По запросу
24
Grommet art. 90480-20001-00
По запросу
25
Cover, Side 1 art. 1TP-21711-00-00
По запросу
26
Lock Assy 2 art. 55K-21708-00-00
По запросу
27
Nut art. 90170-22187-00
По запросу
28
Grommet art. 90480-24186-00
По запросу
29
Втулка резиновая Yamaha art. 90480-13014-00
от 882 ₽
30
Damper art. 2N4-21717-00-00
По запросу
31
Cover, Side 2 art. 1TP-21721-00-00
По запросу
32
Collar art. 90387-06173-00
По запросу
33
Nut, Spring art. 90183-060A6-00
По запросу
34
Bolt,Hex. Socket Button art. 90111-06038-00
По запросу
35
Cover, Battery art. 1TP-2124E-00-00
По запросу
36
Damper, Locating 1 art. 4D3-24181-00-00
По запросу
37
Bolt,Hex. Socket Button art. 90111-06030-00
По запросу
38
Втулка резиновая Yamaha art. 90480-14003-00
По запросу
39
Collar art. 90387-0602X-00
По запросу
40
Plate art. 1TP-2176E-00-00
По запросу
41
Cover art. 1TP-2172W-00-00
По запросу
42
Rivet art. 90269-06008-00
По запросу
43
Plate, Routing 2 FOR CALIFORNIA art. 5RU-21686-00-00
По запросу
44
Plate, Routing FOR CALIFORNIA art. 34B-21684-00-00
По запросу
45
Box, Tool art. BL3-21107-00-00
По запросу
46
Tool Kit art. B33-28100-01-00
По запросу
47
Damper, Plate art. 90520-08003-00
По запросу
48
Tool Kit art. B33-28100-10-00
По запросу
