модель 2015 года
- Модель XT250
- Код модели XT250 (XT250FC) CA

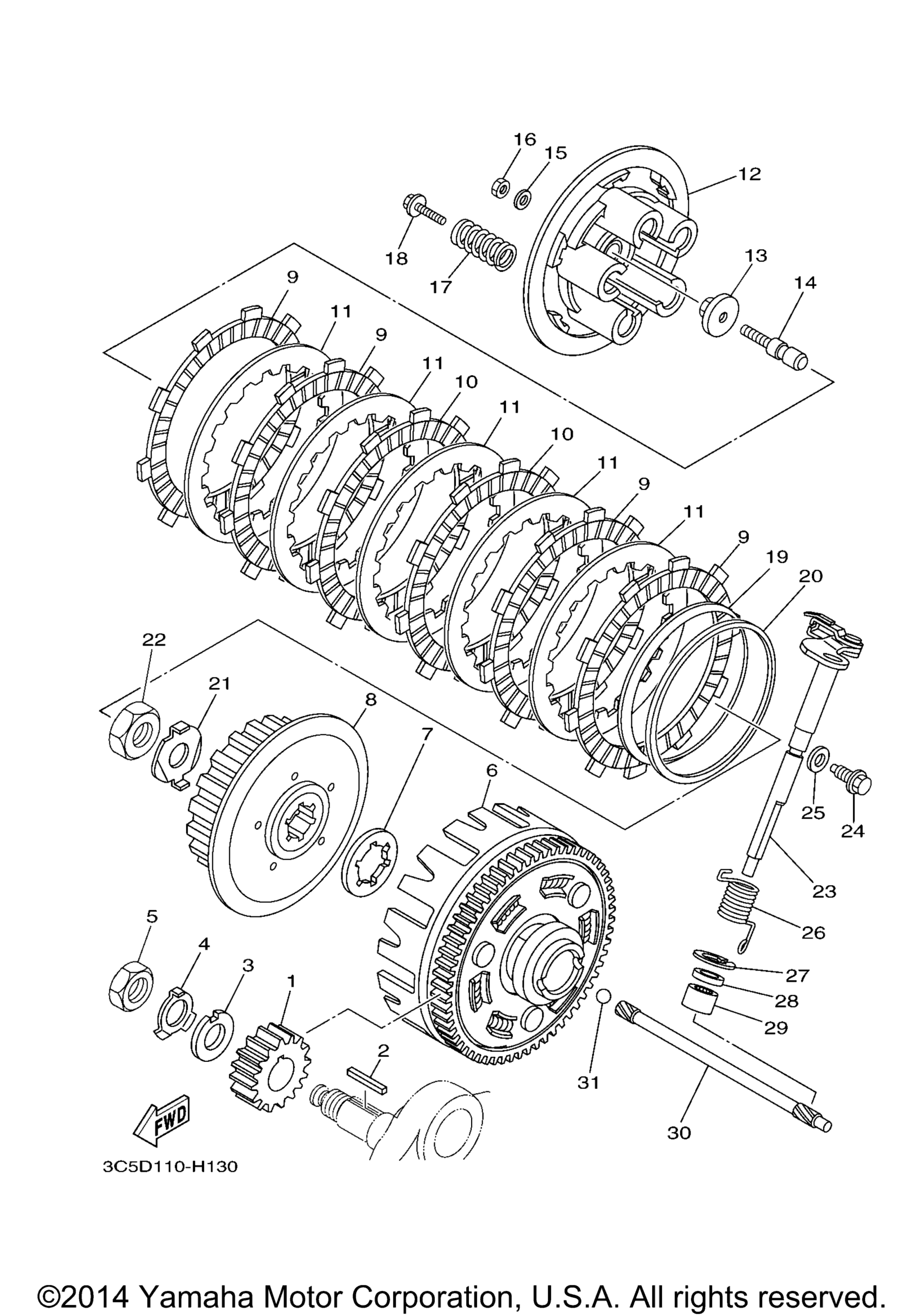

Схема сцепления для XT250 (XT250FC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Gear, Primary Drive (24T) art. 5XT-16111-00-00
По запросу
2
Key, Straight art. 90282-05077-00
По запросу
3
Washer, Claw art. 90214-16063-00
По запросу
4
Washer, Lock art. 90215-16293-00
По запросу
5
Nut art. 90170-16425-00
По запросу
6
Primary Driven Gear Comp. (74T) art. 5XT-16150-00-00
По запросу
7
Plate, Thrust 1 art. 30X-16154-00-00
По запросу
8
Boss, Clutch art. 4GY-16371-01-00
По запросу
9
Plate, Friction art. 1KT-16321-00-00
По запросу
10
Plate, Friction art. 5DH-16321-00-00
от 690 ₽
11
Plate, Clutch 1 art. 3XJ-16324-10-00
По запросу
12
Plate, Pressure 1 art. 4GY-16351-00-00
По запросу
13
Plate, Push art. 1W1-16358-01-00
По запросу
14
Rod, Push 1 art. 5XT-16356-00-00
По запросу
15
Шайба Yamaha art. 92990-06200-00
от 473 ₽
16
Гайка Yamaha art. 95380-06600-00
от 630 ₽
17
Spring, Compression art. 90501-23598-00
По запросу
18
Болт Yamaha art. 90159-06010-00
По запросу
19
Spring, Cushion art. 3XV-16383-00-00
По запросу
20
Plate, Seat art. 5NL-16384-00-00
По запросу
21
Washer, Lock art. 90215-16289-00
По запросу
22
Гайка Yamaha art. 90170-16326-00
По запросу
23
Push Lever Assy art. 5XT-16380-00-00
По запросу
24
Bolt art. 90109-08105-00
По запросу
25
Gasket art. 90430-08119-00
от 578 ₽
26
Spring, Torsion art. 90508-203B3-00
По запросу
27
Кольцо стопорное Yamaha art. 99009-20500-00
от 326 ₽
28
Сальник Yamaha art. 93102-12224-00
По запросу
29
Bearing art. 93315-11206-00
По запросу
30
Rod, Push 2 art. 4GY-16357-00-00
По запросу
31
Шарик подшипника Yamaha art. 93511-32027-00
от 882 ₽
