модель 2015 года
- Модель XT250
- Код модели XT250 (XT250FC) CA

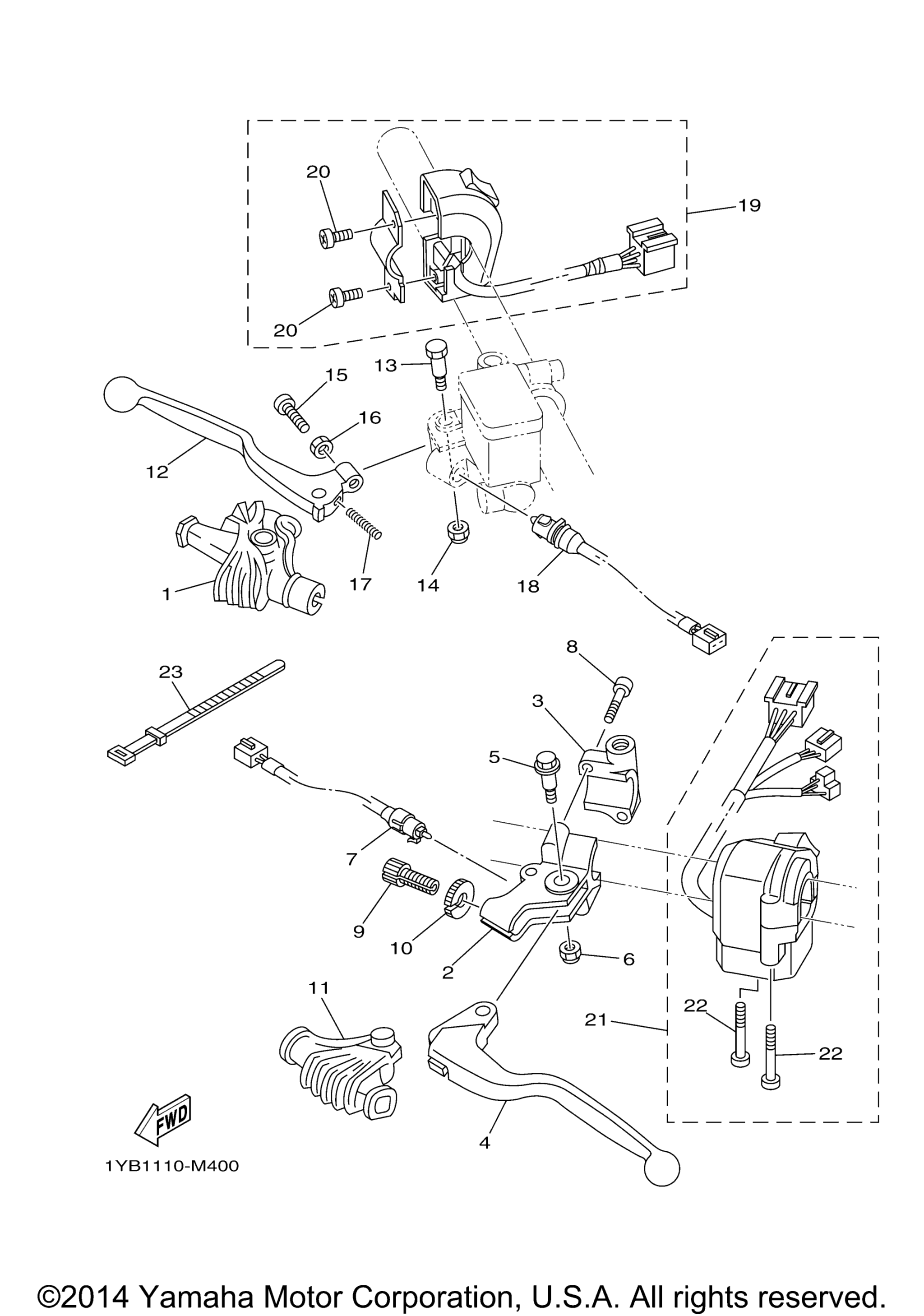

Схема рычагов управления и переключателей для XT250 (XT250FC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Handle Lever 1 art. 1T5-26372-00-00
По запросу
2
Holder, Lever 1 art. 5XT-82911-00-00
По запросу
3
Holder, Lever Lower 1 art. 33G-82913-01-00
По запросу
4
Lever 1 art. 23X-83912-02-00
По запросу
5
Болт Yamaha art. 90109-06798-00
По запросу
6
Гайка Yamaha art. 95617-06100-00
от 368 ₽
7
Switch art. 3C5-82917-00-00
По запросу
8
Bolt, Hex.Socket Head art. 91317-05020-00
По запросу
9
Болт регулировки натяжения Yamaha art. 90123-08002-00
По запросу
10
Гайка Yamaha art. 90179-08030-00
По запросу
11
Cover, Handle Lever 1 art. 1E6-26372-00-00
По запросу
12
Lever 2 art. 55Y-83922-02-00
По запросу
13
Bolt art. 90109-06255-00
По запросу
14
Гайка Yamaha art. 95617-06100-00
от 368 ₽
15
Screw, Binding art. 90154-06028-00
По запросу
16
Nut art. 90170-06020-00
По запросу
17
Spring, Compression art. 90501-10312-00
По запросу
18
Front Stop Switch Assy art. 3C5-83980-00-00
По запросу
19
Switch, Handle 2 art. 3C5-83975-11-00
По запросу
20
. .Screw, Pan Head art. 98507-05018-00
По запросу
21
Switch, Handle 3 art. 3C5-83973-00-00
По запросу
22
Винт Yamaha art. 98517-05030-00
от 1 187 ₽
23
Зажим пластиковый art. 437-83936-01-00
По запросу
