модель 2016 года
- Модель Bolt
- Код модели BOLT C SPEC (XVS95CRGC) CA

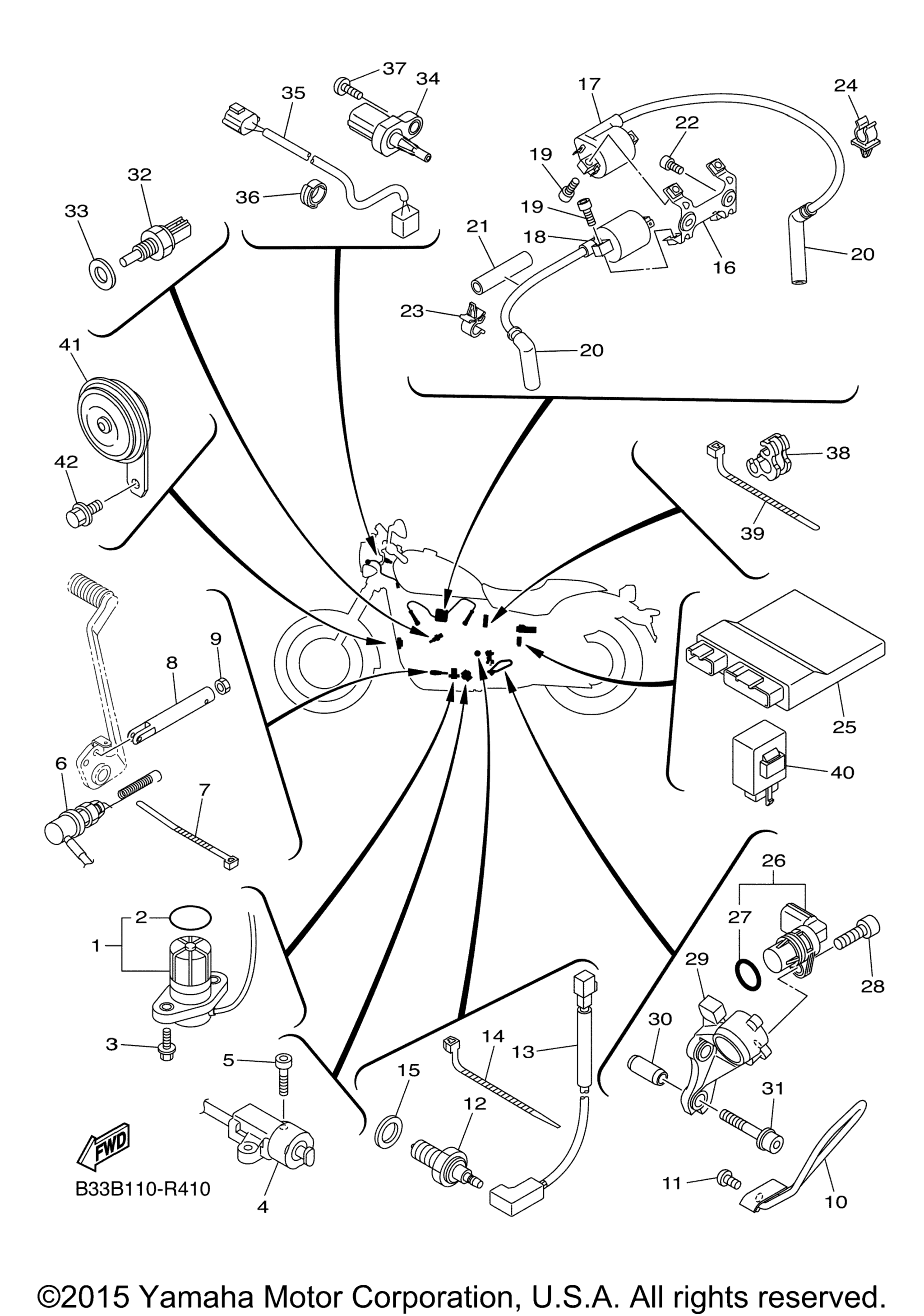

Схема электрооборудования 1 для BOLT C SPEC (XVS95CRGC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Oil Level Gauge Assy art. 5S7-85720-00-00
По запросу
2
. .O-Ring art. 5VY-8A8E0-00-00
По запросу
3
Болт Yamaha art. 95022-06016-00
По запросу
4
Switch, Side Stand art. 5XT-82566-01-00
По запросу
5
Bolt,Hex.Socket Head art. 91317-05016-00
По запросу
6
Stop Switch Assy art. BL3-82530-00-00
По запросу
7
Band art. 1UA-82591-00-00
По запросу
8
Joint art. B33-27222-00-00
По запросу
9
.Nut art. 95337-08600-00
По запросу
10
Guide, Wire art. B33-27267-00-00
По запросу
11
Screw, Pan Head art. 92017-08012-00
По запросу
12
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
13
Wire, Sub Lead art. 5S7-82509-10-00
По запросу
14
Clamp art. 90464-13077-00
По запросу
15
Прокладка art. 90430-10148-00
По запросу
16
Bracket, Coil art. 3D8-21359-01-00
По запросу
17
Катушка зажигания Yamaha art. 1TP-82310-00-00
от 6 279 ₽
18
Ignition Coil Assy art. 1S4-82310-03-00
По запросу
19
Болт Yamaha art. 91314-06020-00
от 263 ₽
20
Plug Cap Assy art. 5S7-82370-00-00
По запросу
21
Hose (L65) art. 90445-14020-00
По запросу
22
Bolt, Hexagon Socket Head art. 91312-06008-00
По запросу
23
Clamp art. 90464-09129-00
По запросу
24
Clamp art. 90464-09008-00
По запросу
25
Engine Control Unit Assy art. 1TP-8591A-00-00
По запросу
26
Sensor, Speed art. 1TP-83755-00-00
от 1 790 ₽
27
Кольцо уплотнительное , резиновое Yamaha art. 4D9-81168-00-00
По запросу
28
Bolt, Hexagon Socket Head art. 91312-06014-00
По запросу
29
Bracket art. 1TP-81948-00-00
По запросу
30
Палец Yamaha art. 99530-08012-00
от 882 ₽
31
Bolt, Hexagon Socket Head art. 90110-06300-00
По запросу
32
Thermo Unit art. 52B-H3591-00-00
По запросу
33
Washer, Plate art. 90201-10128-00
По запросу
34
Sensor, Air Temperature art. 5YU-85886-00-00
По запросу
35
Wire, Sub Lead art. B33-82509-00-00
По запросу
36
Clamp art. 90464-26001-00
По запросу
37
Болт Yamaha art. 98517-05012-00
По запросу
38
Clamp, Lead 1 art. 1TP-81443-00-00
По запросу
39
Зажим-стяжка Yamaha art. 90464-20258-00
от 683 ₽
40
Flasher Relay Assy art. 5C4-83350-01-00
По запросу
41
Horn art. 2S3-83371-00-00
По запросу
42
Bolt, Flange art. 90105-082A5-00
По запросу
