модель 2016 года
- Модель Bolt
- Код модели BOLT C SPEC (XVS95CRGC) CA

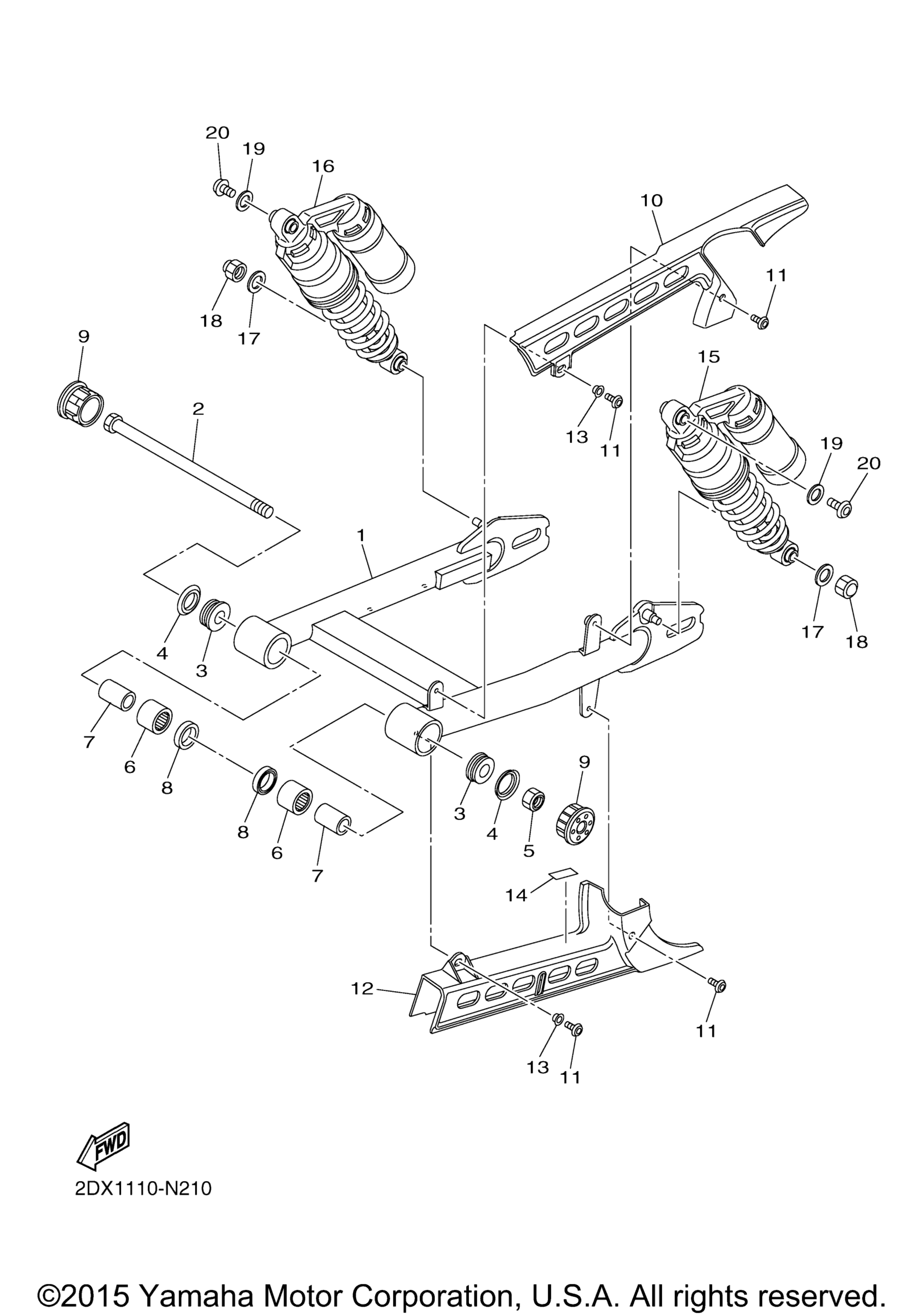

Схема задней части ARM SUSPENSION для BOLT C SPEC (XVS95CRGC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Rear Arm Comp art. 1TP-22110-00-00
По запросу
2
Shaft, Pivot art. 1TP-22141-00-00
По запросу
3
Collar art. 90387-16030-00
По запросу
4
Oil Seal art. 93108-44001-00
По запросу
5
Nut, U art. 95617-16100-00
По запросу
6
Bearing art. 93317-52897-00
По запросу
7
Collar art. 90387-16032-00
По запросу
8
Oil Seal art. 93109-28001-00
По запросу
9
Cover art. 1TP-2219X-00-00
По запросу
10
Case, Chain art. 1TP-22311-00-00
По запросу
11
Bolt,Hex. Socket Button art. 90111-06127-00
По запросу
12
Case, Chain 2 art. 1TP-22312-00-00
По запросу
13
.Collar art. 90387-06048-00
По запросу
14
Label, Tire art. 1TP-21668-00-00
По запросу
15
Shock Absorber Assy, Rear art. B33-22210-01-00
По запросу
16
Shock Absorber Assy, Rear art. B33-22220-01-00
По запросу
17
Washer, Plate art. 90201-10074-00
По запросу
18
Nut, Crown art. 90176-10073-00
По запросу
19
Washer, Plate art. 90201-08119-00
По запросу
20
Screw art. 90149-08054-00
По запросу
