модель 2016 года
- Модель Bolt
- Код модели BOLT (XVS95CGL)

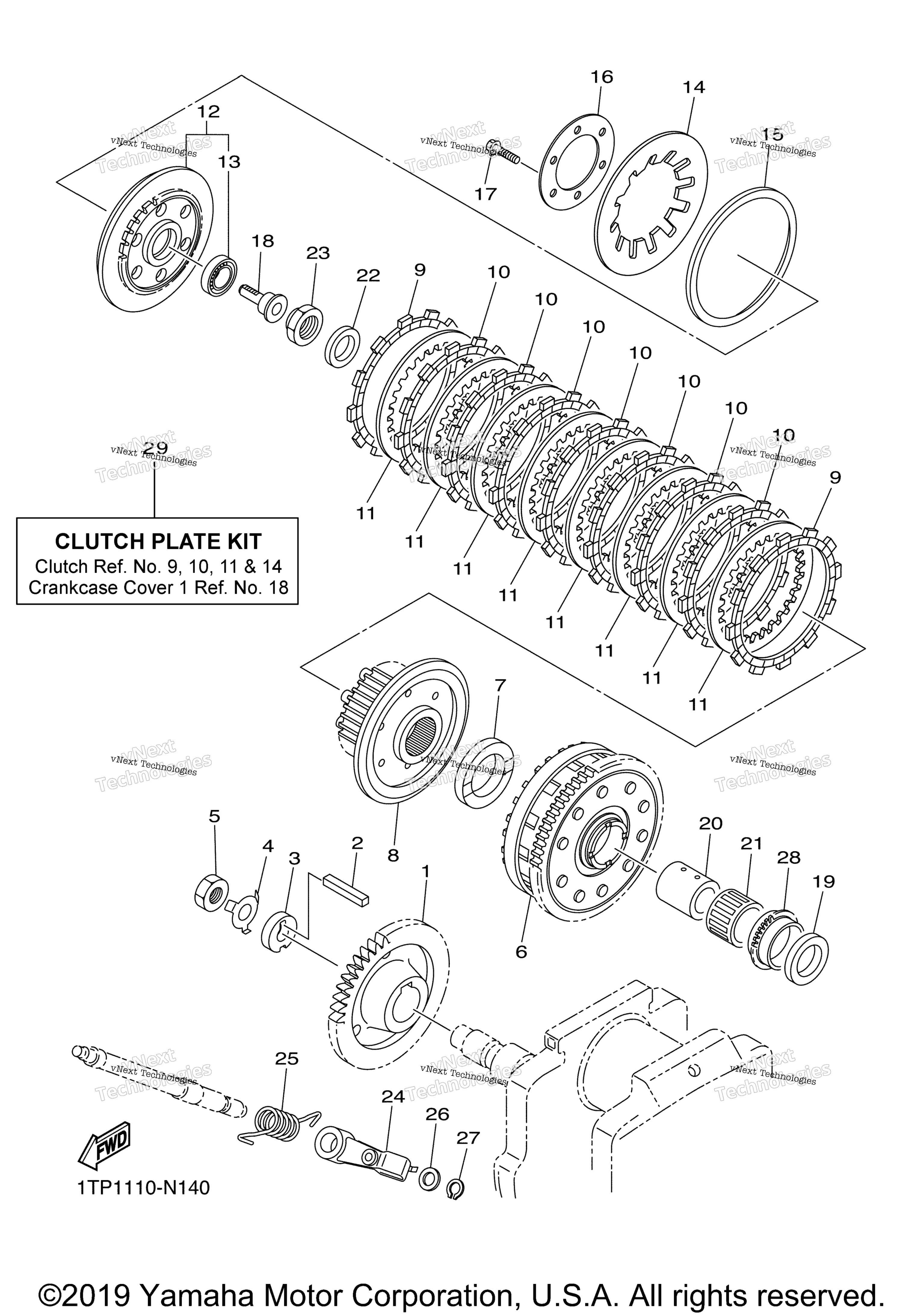

Схема сцепления для BOLT (XVS95CGL)
Схема
Детали
Номер
Наименование детали
Цена
1
Gear, Primary Drive art. 5S7-16111-00-00
По запросу
2
Key, Feather art. 4WM-16193-00-00
По запросу
3
Spacer 1 art. 3D8-16181-10-00
По запросу
4
Washer, Lock art. 90215-18003-00
По запросу
5
Nut art. 90170-18008-00
По запросу
6
Primary Driven Gear Comp art. 1TP-16150-00-00
По запросу
7
Plate, Thrust 1 art. 5YU-16154-00-00
По запросу
8
Boss, Clutch art. 3D8-16371-00-00
По запросу
9
Plate, Friction INCL. IN CLUTCH PLATE KIT art. 341-16321-20-00
от 10 870 ₽
10
Plate, Friction INCL. IN CLUTCH PLATE KIT art. 5JW-16321-10-00
от 10 870 ₽
11
Plate, Clutch 2 INCL. IN CLUTCH PLATE KIT art. 2H7-16325-10-00
По запросу
12
Pressure Plate Assy art. 3D8-16350-00-00
По запросу
13
Подшипник Yamaha art. 93306-00315-00
По запросу
14
Spring, Clutch 2 INCL. IN CLUTCH PLATE KIT art. 5S7-16334-00-00
По запросу
15
Housing, Spring art. 36Y-16335-00-00
По запросу
16
Plate, Pressure 2 art. 1TX-16352-00-00
По запросу
17
Bolt art. 97017-06025-00
По запросу
18
Rod, Push 1 art. 4XV-16356-01-00
По запросу
19
Plate, Thrust 2 art. 3D8-16164-10-00
По запросу
20
Втулка металлическая Yamaha art. 90387-26006-00
По запросу
21
Bearing art. 93310-33560-00
По запросу
22
Washer, Conical Spring art. 90208-20001-00
По запросу
23
Гайка Yamaha art. 90179-20007-00
от 1 596 ₽
24
Push Lever Assy art. 5S7-16340-00-00
По запросу
25
Spring, Torsion art. 90508-18040-00
По запросу
26
Washer, Plate art. 90201-10029-00
По запросу
27
Стопор Yamaha art. 99009-10400-00
По запросу
28
Sprocket, Drive art. 3D8-13354-10-00
По запросу
29
Clutch Plate Kit NOT SHOWN art. 1TP-W001G-00-00
По запросу
